Виды конструкций и использование
Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).
Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.
Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.
Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.
Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.
Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.
Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.
После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.
Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.
Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.
Ниже представлен чертеж использования бура.
Фото:
Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.
Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.
Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.
Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.
Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.
Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.
Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.
Видео:
https://youtube.com/watch?v=TG0-2Ueahpc
Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.
Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.
Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.
Важный дисклеймер:Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.
Уход за свайным фундаментом ТИСЭ
После того, как сваи залиты, я закидывал их сверху песком (как подсохнут, можно заменить песок на опилки), поливал его сверху, а затем сверху надевал пакет и завязывал его на свае. Каждый день снимал пакет и поливал сверху песочек из лейки или из шланга.
Вот фотографии (сделано неправильно, я сначала накрыл пакетом, а потом сыпал песок, а не наоборот):
Здесь же можно увидеть и шпильки в свае.
Вот финальное фото свай через месяц их выдержки:
Ровность свай можно потом регулировать, делая доп. слой бетона или водостойкой фанерой разной толщины.
Ошибки этапа заливки свай фундамента ТИСЭ:1. Решил замешивать бетон без щебня, ничего не мешалось, все слипалось, тратилось очень много цемента, а также воды (что уменьшало марку бетона). Получался пескобетон, а его не все считают подходящим для фундамента2. Забыл на первой свае положить пластификатор в бетон, проблема возникла опять же с водой.3. В первой свае поставил арматуру неточно, она прилипла к боку4. Оцинкованные трубы это круто, но ставить их в рубероид очень неудобно, если рубероидный цилиндр такого же размера. нужно делать лунку и цилиндр чуть шире (на пару см) чем труба.
Расчет фундамента
Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:
- тип грунтов на участке;
- нагрузки от здания.
Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.
Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.
Для сбора нагрузок от здания потребуется сложить массу всех его конструкций:
- фундаментов (предполагаемую);
- стен;
- перекрытий;
- перегородок;
- кровли.
Также сюда включают полезную нагрузку на перекрытия от мебели, оборудования и людей, а также снег на крыше. Все значения умножают на коэффициент надежности, который составляет от 1,05 до 1,4 в зависимости от типа нагружения. Основной нормативный документ, которым пользуются при вычислении массы дома — СП «Нагрузки и воздействия».
Особенности фундамента ТИСЭ
В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи
Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание
Применение бура ТИСЭ
Преимущества
Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:
- Покупать лишний материал.
- Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
- Оплачивать труд специалистов по устройству фундамента.
Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.
Бур ТИСЭ
Недостатки
Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:
- Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
- Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
- Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
- Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.
Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом
Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки
Возведение фундамента по технологии ТИСЭ
Подробный отзыв от владельца дома на фундаменте ТИСЭ — в этом видео:
Как сделать фундамент ТИСЭ
Сначала, как говорилось, проводится расчет фундамента ТИСЭ. Дабы получить точные цифры, нужно разметить оси конструкции и свайного поля. Понадобятся данные о площади дома, этажности, размерах и весе каждого перекрытия, материале стен, количества несущих из них.
Все эти данные затребуют инженеры, рассчитывающие количество и расположение свай под строением. Исследование почв стоит заказать в гидрологической службе.
Непосредственное строительство начинается с бурения скважин. Каждую из их стенок гидроизолируют. Однако, процесс это трудоемкий. Легче заказать влагостойкий фундамент. Есть же смеси с присадками для заливки в минусовые температуры. Есть и влагостойкий тип бетона. За него приходится доплачивать, но с учетом малого расхода смеси, затраты оправданы.
Готовые лунки под сваи армируют. Можно использовать как стальные, так и композитные пруты. Последние легче, гибче, не подвержены коррозии. Металлическая арматура привычнее и, многим кажется надежней. Хотя, характеристики прочности и устойчивости на растяжение у полимерной с классической версий совпадают.
После армирования углублений под столбы, их заливают бетоном. Желательно использовать вибратор. Он уплотнит строительную смесь, «выдавив» из нее пузырьки воздуха
Особенно важно сделать монолитным. Основание колонн
Значит, вибратор должен опускаться на глубину скважины. Поверхностные аппараты на 2-5 метров вниз не «пробьют».
На затвердевших сваях располагают ростверк фундамента ТИСЭ. Для начала, делают его разметку. После, сооружают опалубку бетонной ленты и гидроизолируют стенки деревянного каркаса. Иначе, доски вберут часть влаги бетонной смеси при заливке в себя.
Дополнительно, фундамент ТИСЭ своими руками можно скрепить с опалубкой. Без гидроизоляции раствор частично проникнет в целлюлозу. Доски будет тяжело отсоединять и ускользнет возможность использовать опалубку еще раз на другом объекте.
Вслед за гидроизоляцией стенок опалубки, армируют пространство в ней. Здесь нужно ознакомиться с премудростями вязки прутов и правильно подобрать их диаметр.
Минимальная ширина армирующей проволоки – 6 миллиметров, а максимальная – 8 сантиметров. Для 3-этажного дома, даже тяжеловесного, требуемый диаметр арматуры не превышает 3-ех сантиметров.
Финальный этап монтажа ТИСЭ — заливка ростверка бетонной смесью. После – лишь гидроизоляция ее поверхности. Кладут рулонные препятствия типа гидроизола или промазывают жидкими битумными составами.
Строительство фундамента ТИСЭ: пошаговая инструкция
Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:
- разметка участка под сваи;
- бурение скважины на расчетную глубину;
- армирование свай;
- заливка скважины бетоном;
- бетонирование ростверка.
Разметка участка
Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.
Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.
При проведении разметки необходимо пользоваться гидроуровнем
Технология бурения
- На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
- Произвести сборку бура, настроить его на проектную глубину.
- Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
- Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.
В процессе бурения необходимо соблюдать вертикальный уровень
Армирование свай
После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.
Арматурный каркас необходим для усиления сваи
Заливка бетоном
Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.
Бетонирование сваи проходит неспешно уплотняя раствор вибратором

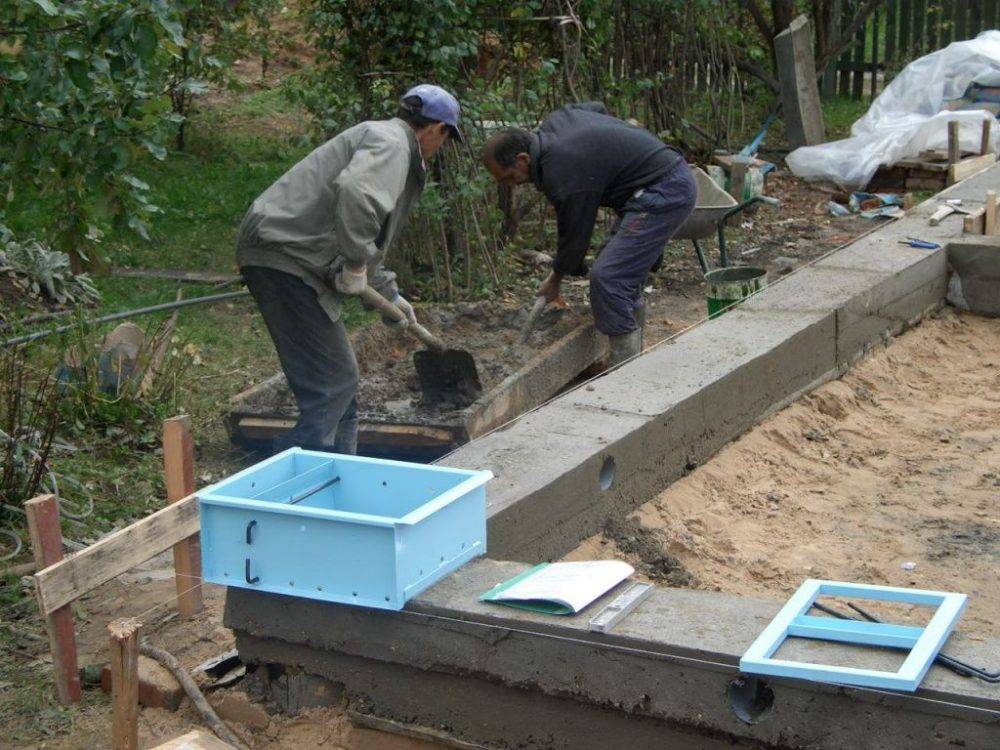

Изготовление ростверка
Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.
Свайно-ростверковый фундамент ТИСЭ
Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.
Как изготовить бур ТИСЭ своими руками
Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:
- определиться с видом грунтоприемника;
- разработать чертежи или эскизы;
- подготовить необходимые инструменты и материалы.
Бур ТИСЭ своими руками
Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.
Чертежи бура ТИСЭ
Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.
Возможны следующие варианты:
- приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
- самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.
Устройство бура
Что необходимо для изготовления ТИСЭ бура
Для выполнения работ своими силами потребуется следующее оборудование и инструменты:
- аппарат для электрической сварки;
- дрель со сверлами;
- болгарка с кругом по металлу;
- кисть для малярных работ.
Как изготовить фундаментный бур своими руками
Для изготовления необходимо подготовить следующие материалы:
- отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
- бывшее в употреблении или новое полотно от пилы дискового типа;
- трубу или металлический профиль для изготовления рукоятки;
- куски металла толщиной 2–3 мм;
- профильную трубу 4х4 см или трубу диаметром 3,2 см;
- краску для антикоррозионной защиты металлической поверхности.
Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.
Самодельный бур ТИСЭ – технология сборки
После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.
Глобальная модернизация бура ТИСЭ
При выполнении работ соблюдайте последовательность операций:
- Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
- Изготовьте рабочие кромки, используя разрезанный диск электропилы.
- Соберите штангу с фиксирующим зажимом.
- Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
- Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
- Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
- Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
- Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
- Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
- Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
- Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
- Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.
Схема сборки бура
Особенности технологии
Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.
Сваи-столбы
Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.
Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.
Устройство фундамента ТИСЭ
Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.
Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.
Область применения
Строительство фундамента ТИСЭ
Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.
Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.
- Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
- Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
- Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.
Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.
Фундамент ТИСЭ под дом
Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.
Плюсы и минусы фундамента ТИСЭ
Раз фундамент ТИСЭ для дома требует точного расчета количества свай и продумывания их расположения, шага меж столбами, нужны инженерные знания, причем не начального уровня. Самостоятельно рассчитывать ТИСЭ приходится с явным перерасчетом, чтобы не прогадать, а это перерасход средств.
Экономя их и заказывая проект фундамента у специалистов, платишь деньги с перерасхода им, а то и больше. Но, бывают и случаи экономии. В общем предсказать точный ценник ТИСЭ сложно, а это минус.
К минусам работы по технологии индивидуального строительства и экологии относится, так же, необходимость использования специальной буровой. Простая делает отверстия, одинаковые по всей длине. Для ТИСЭ же нужно расширение к низу. Спецбуровая дороже, как и ее аренда.
К плюсам фундамента ТИСЭ отнесем не только его устойчивость в любых почвах, даже торфяниках, но и экономию семейного бюджета. Она связана не только с сокращением расходов бетона и арматуры.
Стоя на воздушной подушке, дом изолирован от мерзлой земли. Воздух – плохой проводник холода да и тепла. Легче поддерживать комфортную температуру в жилье, на нагрев уходит меньше энергии.
Воздушная прослойка под домом исключает, так же, его подтопление. Значит, можно спокойно прятать под пол коммуникации, будь-то провода или трубы. Еще и система вентиляции в домах со свайным фундаментом ТИСЭ эффективнее.
Плюсом столбчатая основа жилья исключает проникновение в него радона. Это радиоактивный газ. Он поднимается из почвы в местах скопления пород, содержащих уран и 226-ой изотоп радия. Распад первого ведет к образованию последнего.
Распад же радия сопровождается образованием радона. В среднем, верхние слои почвы содержат 3- беккерель на килограмм. По заглубленному классическому фундаменту пары «пробираются» в дом.
Дом на фундаменте ТИСЭ
Цвета и запаха у радона нет. Меж тем, на газ приходится 65% годовой дозы облучения жителей Земли. Интересно, что быстром распаде на свежем воздухе, в помещении радон склонен накапливаться.
Приподняв дом на сваях, можно минимизировать долю газа в жилище. Некоторая часть все равно попадет с воздухом. Но, радон тяжелее атмосферного набора в 7 раз.
Поднимаясь из глубин, радиоактивный элемент накапливается у поверхности, а там, как помним – воздушная подушка под домом. Это перекрывает нападки на фундамент ТИСЭ и его недостатки. Не зря технология возведения основы дома названа экологической.
О противостоянии ТИСЭ подвижкам почвы уже говорилось. Не упоминалось о возможной связи движений в грунте с сейсмической активностью. Фундамент ТИСЭ под ключ часто заказывают в регионах, подверженных землетрясениям, оползням. Опоры дома нивелируют толчки, сводя к минимуму ощущение вибраций и разрушающие последствия от них.
По прочности фундамент ТИСЭ выдерживает 100-тонную нагрузку при сжатии. Это с учетом ходящих ходуном почв и плавающих температур. Поэтому герой статьи часто появляется под домами на Курилах и крайнем севере. Осталось выяснить, как делают основу зданий.
Фундамент ТИСЭ: порядок работ
В самой методике ТИСЭ есть некоторые рекомендации:
- Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
- Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
- Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.
Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)
- Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
- Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
- Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.
Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.
Сложности при бурении
Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.
Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку
Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.
Как формировать расширение

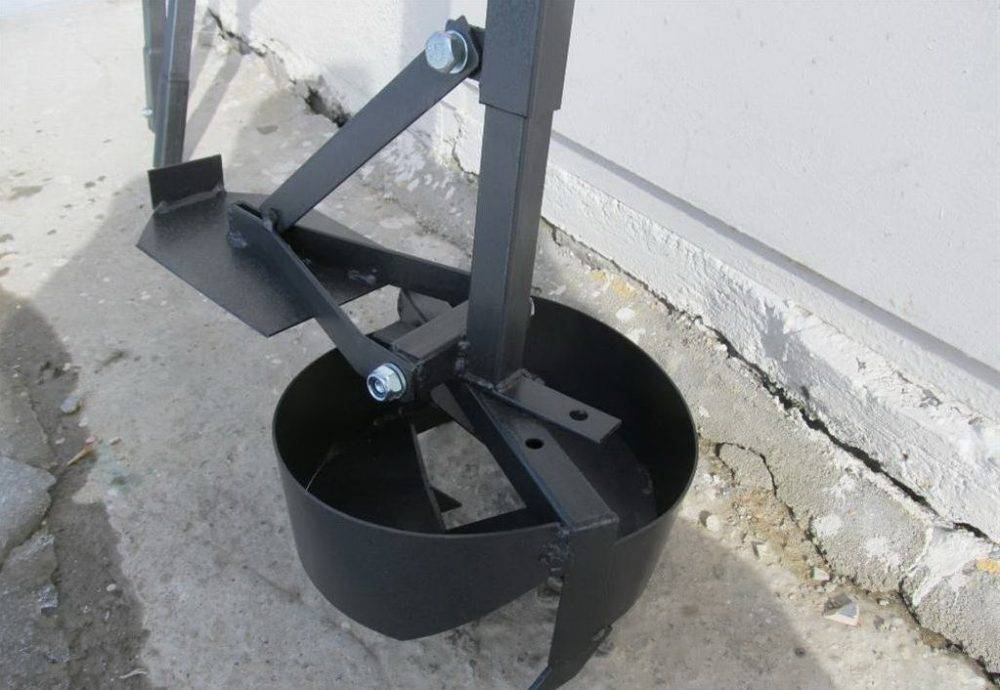

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.
Это плуг, за счет которого формируется куполообразное расширение
Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.
Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.
Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).
На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.
Заполнение бетоном
Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.
Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».
Выставив арматуру и опалубку начинают заливать бетон
Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.
В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.
Советы и секреты
Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.
Так, рекомендуется прислушаться к советам умельцев:
- для применения бура на сложных почвах не стоит очень заострять кромки резцов;
- если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
- для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
- если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.
Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см
Использовать такой инструмент довольно просто.
