Фундамент на винтовых сваях своими руками: выполняем грамотно

Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

• Общая масса строения и его площадь.
• Полезная нагрузка от мебели и жильцов.
• Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

1. В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
2. Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
3. Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
4. При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
5. Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
6. Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Назначение и основные виды свайных фундаментов

Чтобы построить дом можно применять различные типы основания, в том числе свайные

Чтобы построить дом можно применять различные типы основания, в том числе свайные. Посредством данной основы возводятся не только жилые, но и промышленные объекты, строения вспомогательного значения и многоэтажные здания на слабых грунтах. Технология позволяет ускорить процесс обустройства подвальных, цокольных помещений или исключить подобные строительные работы из сметы. Основными причинами для возведения основы на сваях служат такие показатели:

1. Слабость верхнего грунтового слоя. Подобные смеси могут состоять из торфа, перегнойных смесей, песка и глины. При этом насыщенность водой делает грунт плывучим, нестойким, а значит, придется построить свайный фундамент своими руками, чтобы перенести нагрузку сооружения на более глубокие грунтовые слои.
2. Излишняя плотность грунтов также мешает обустройству другого типа основания. А вот свайные конструкции позволяют минимизировать объемы земельных работ, а также уменьшить подготовительные работы: рытье котлованов, транспортировку грунта, покупку бетонной смеси и прочее.

Свайные фундаменты бывают нескольких типов: свайно-ростверковыми, винтовыми и ленточными. Плюсы и минусы имеются у каждого вида, стоит рассмотреть их подробнее.

Свайно-ростверковая основа

В случае выбора именно этого типа фундамента, необходима повышенная точность расчетов и соблюдение технологических особенностей строительства

Имеет свои положительные и отрицательные качества. Плюсами фундамента для дома являются:

• применяется практически на любом типе грунта;
• обладает повышенной устойчивостью;
• хорошая несущая способность (удерживает стены с достаточным удельным весом);
• экономность обустройства – нет необходимости покупать раствор, можно все изготовить своими руками;
• связка посредством ростверка всей конструкции в монолит добавляет прочности в случае появления усадки грунтов;
• нет необходимости дополнительно расчищать строительную площадку;
• обладает естественной проветриваемой способностью плоскости здания, что снижает влажностные показатели (устранение конденсата);
• обеспечивает безопасность в случае наводнения или если в местности наблюдаются повышенные сезонные паводки;
• оперативность возведения.

Минусы фундамента:

1. нельзя обустраивать на скальных и каменистых грунтах;
2. при возникновении угрозы горизонтальных подвижек почвы возникают трудности установки;
3. высокая стоимость фундамента в сравнении с другими типами;
4. если нужен цокольный или подвальный этаж, лучше отказаться от свайного основания;
5. применение показано только для легких, средне-легких, средне-тяжелых строений;
6. необходимость предельно точных расчетов, что требует профессионального исследования, а это дорого.

Свайно-винтовой фундамент: достоинства и недостатки

Это одна из старейших технологий, поэтому ее плюсы и минусы изучены основательно

Это одна из старейших технологий, поэтому ее плюсы и минусы изучены основательно. Итак, достоинства:

• дешевизна обустройства;
• оперативность возведения;
• нет необходимости выравнивать грунт, рыть траншеи и вообще проводить земляные работы в большом объеме;
• не нарушается ландшафт и структура почвы;
• нет вибрации при монтаже, а значит, дом можно установить рядом с архитектурным памятником, вековыми деревьями и прочими объектами, запрещенными к разрушению;
• легко возводится на болотистых, прибрежных грунтах;
• строится вне зависимости от погодных условий;
• конструкцию можно использовать многократно;
• монтаж требует минимальных физических, финансовых затрат.

Минусы:

1. элементы опор подвергаются коррозии;
2. недолгий срок эксплуатации;
3. отсутствие цокольного этажа.

Свайно-ленточный фундамент: преимущества и недостатки

Основание достаточно популярно, но обладает своими специфическими особенностями

Основание достаточно популярно, но обладает своими специфическими особенностями. Плюсы:

• доступен для обустройства на строительных площадках со сложным рельефом;
• минимальное задействование технических и человеческих ресурсов позволяет говорить об экономичности;
• такой фундамент может противостоять и держать слабые толчки и подвижки грунта;
• сваи изготавливаются буквально из подручного материала;
• скорость обустройства.

Минусы:

1. обязательность проведения тщательных геодезических исследований грунта;
2. необходимость точного расчета параметров каждого свайного элемента;
3. отсутствие цокольного/подвального этажа;
4. обязательные утеплительные работы первого этажа;
5. показано применение для зданий не более 3-х этажей.

Облицовка фундамента на винтовых сваях

Когда фундамент готов, нужно выполнить его облицовку, ведь в своем первозданном виде винтовой фундамент имеет не эстетичный вид. Выбирая вид облицовки, можно не просто улучшить внешний вид фундамента, но и придать ему дополнительную прочность. Это уже тот этап работ, который можно сделать самостоятельно, без помощи специалистов.

Но обратимся к опыту строителей. Несмотря на то, что готовый фундамент уже обладает прекрасными опорными и защитными качествами, не помешает усилить их. Тем более, погодные аномалии, а также волнения почвы сверх рассчитанных, никто не отменял. Винтовые сваи предназначены для деревянного дома, поэтому фундамент должен выглядеть гармонично и дополнительно усиливать фундамент. Для этой роли прекрасно подойдут искусственный или натуральный камень, который мы и используем для отделки.

Отделка из данных материалов призвана не только создать эстетику в общем ансамбле, но и придать строению дополнительную прочность. Отдельно заметим, что каменный фундамент также защитит дерево от снега и воды

Если в вашем регионе присутствуют обильные осадки, уделите внимание такому свойству отделочного материала, как гидропонность

Облицовка выполняет не только роль декора. Как отмечают специалисты, камень выполняет и дополнительные армирующие функции. Если при облицовке будет использован камень, дополнительного усиления винтового фундамента выполнять не надо, облицовка способна выполнить данную функцию.

Уделите внимание раствору. Он является частью укрепительного сооружения

Хорошо будет добавить в него пластификаторы, чтобы раствор приобрел пластичные свойства

Это важно, ведь фундамент на сваях, ввиду своей конструкции, динамичен и может смещаться при сезонных возмущениях почвы. Чтобы облицовка укрепляла конструкцию, а не оказывала лишнее сопротивление, придайте и ей пластичность с помощью раствора с пластификаторами

После выбора материала облицовки возникает вопрос о высоте отделки. Тут мнения специалистов расходятся. Одни рекомендуют выкладывать только фундамент, иные – выполнять отделку вплоть до оконных проемов. Истина находится, как всегда, посередине. Высота отделки зависит от специфики погодных условий региона – чем больше перепад температур, осадки, колебания почвы, тем выше должна заканчиваться отделка (усиление).

Скрепляется камень при помощи специального раствора на основе бетона и пластификаторов. Смесь готовится непосредственно перед началом работ. Каждый элемент тщательно смазывается раствором и выкладывается на поверхности. После завершения работ по отделке следует тщательно промазать все швы фиксирующим раствором. После высыхания их можно покрасить обычной краской.

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Видео: монтаж винтовых свай своими руками

Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.

Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.

Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Виды металлического каркаса

Армирование может быть нескольких видов:

• Плоским, сделанным из нескольких слоев металлических прутьев, соединенных между собой поперечными перемычками с помощью проволоки или сварки. Используются в качестве основы для закладки буронабивных опор и повышения прочности железобетонных опор небольшого диаметра.
• Объемным в виде круга или квадрата, изготавливаются с помощью автоматизированных сварочных линий. Требуют выполнения точных расчетов перед монтажом. Применяются для конструкций, несущих на себе значительную нагрузку от домостроения.

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Винтовой фундамент: пошаговая инструкция возведения своими руками

Теперь рассмотрим последовательность возведения винтового фундамента своими руками:

• Первоначально исходя из выполненной разметки необходимо выкопать небольшую лунку под каждую сваю. Глубина ее не должна превышать 15 сантиметров, ширина же быть немного больше диаметра лопасти.
• Самостоятельно или заручившись помощью установите сваю в лунку и закрутите с помощью штанги, которая вставляется в специально подготовленные отверстия вверху. Каждую сваю необходимо устанавливать в глубину минимум до уровня промерзания грунта.
• После монтажа выровняйте каждую сваю под один уровень. Отметки проводятся с помощью нивелира. Излишки можно срезать болгаркой.
• После чего залейте внутрь сваи бетон. Такой шаг значительно укрепит ее, а также снизит скорость коррозии.
• После чего желательно подождать высыхания бетона (но не обязательно), а потом приварить к верху сваи металлическую пластину, толщина которой должна составлять не менее одного сантиметра. Кроме того, она должна выступать за пределы винтовой сваи минимум на 2-3 сантиметра.
• Последним шагом становится выполнение ростверка. Закрепляется он к приваренным пластинам сваркой или болтами, в зависимости от используемого для его выполнения материала.

На этом монтаж закончен. Также предлагаем вам посмотреть как обустроить винтовой фундамент своими руками на видео представленном ниже.

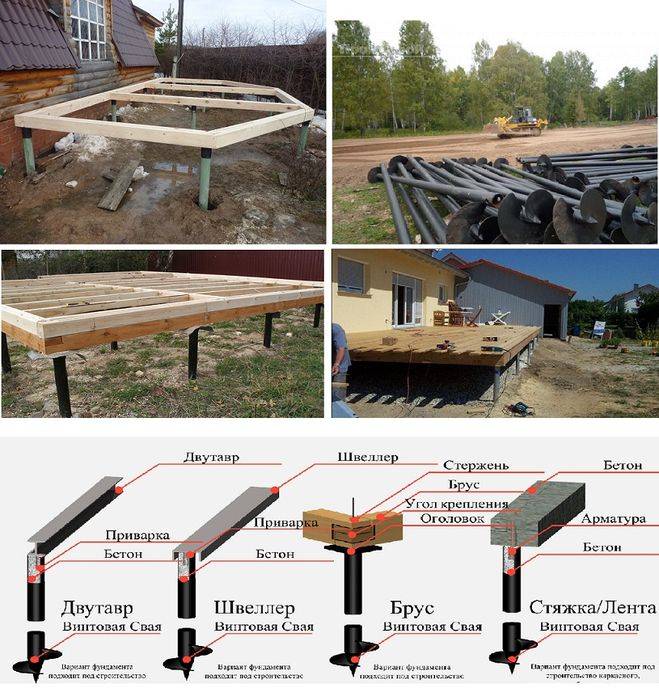

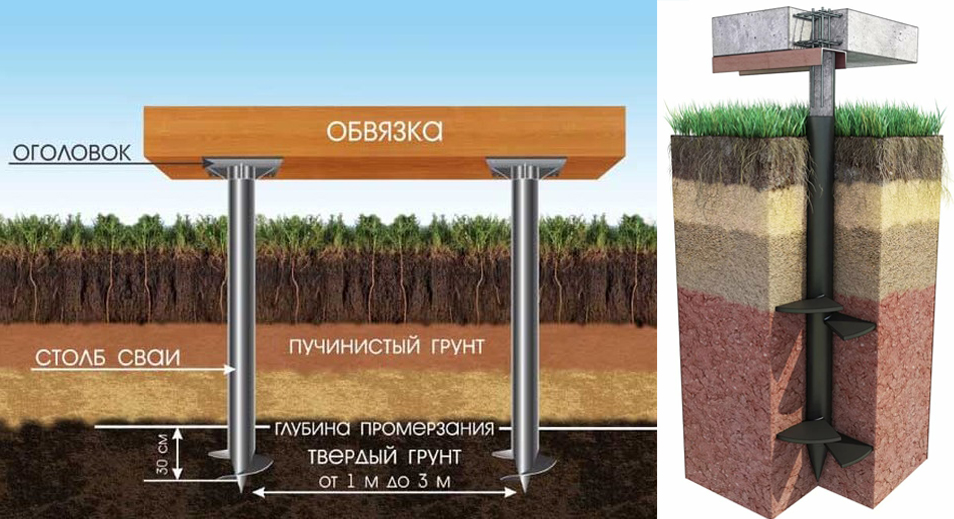

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Основные критерии выбора свай

Принимая решение о возведении фундамента на винтовых сваях, нужно понимать, что выбор свай в этом случае является очень ответственным моментом. Основными критериями винтовых свай, которые следует учитывать, можно назвать следующее:

Характеристики свай

• Длина ствола.
• Диаметр лопастей и сваи.
• Толщина стенок изделия.
• Вид наконечника.
• Качественные характеристики сварных швов.

Все перечисленные моменты следует учитывать не каждый в отдельности, а в комплексе. Это необходимо по следующим причинам:

Выбираем сваи

• Если правильно определить диаметр сваи, но не учесть ее длину, то надежность фундамента встанет под вопросом.
• Опоры достаточной длины, но слишком тонкие для определенных условий, не способны правильно распределять нагрузку, так как такой фундамент будет иметь низкую несущую способность.
• Если не учесть толщину стенок при подходящих остальных параметрах, то это может стать причиной разрыва свай уже на этапе ввинчивания. Кроме того срок службы сваи во многом зависит от толщины стенок опоры.
• Пренебрежение качеством защиты от коррозии может сократить эксплуатационный срок фундамента.
• Качество сварных швов на стволе и в месте крепления лопастей также имеет очень большое значение, от этого зависит надежность всей конструкции.
• Диаметр лопастей и толщина стали, из которой они изготовлены, должны подбираться в соответствии с характеристиками грунта и весом всего сооружения.
• Наконечник сваи — это еще один критерий выбора свай. Наибольшей прочностью и долговечностью отличаются литые наконечники. Такой тип свай может использоваться для габаритных строений на очень плотных грунтах.

В зависимости от условий использования каждая характеристика имеет индивидуальные параметры.

Подробнее о достоинствах винтовых свайных оснований

Для начала нужно кратко перечислить все преимущества винтовых оснований, а потом можно рассмотреть каждый раздел подробно. Итак, преимущества винтовых свай:

1. Высокая прочность и реальная долговечность.
2. Относительная дешевизна.
3. Простота и скорость даже самостоятельного монтажа.
4. Высокая надёжность на рыхлых осадочных грунтах.
5. Возможность успешного использования на склонах.

На практике установлено, что бетонные основания гораздо быстрее разрушаются, чем свайный фундамент. Это объясняется тем, что железобетонный фундамент намного сильнее подвержен осадочным деформациям. Это обстоятельство приводит к заметному снижению их несущей способности.

Если сравнивать все затраты на устройство основания на винтовых сваях с затратами на сооружение ленточного фундамента, то можно прийти к выводу, что свайный намного дешевле, что экономит средства для других видов строительных работ.

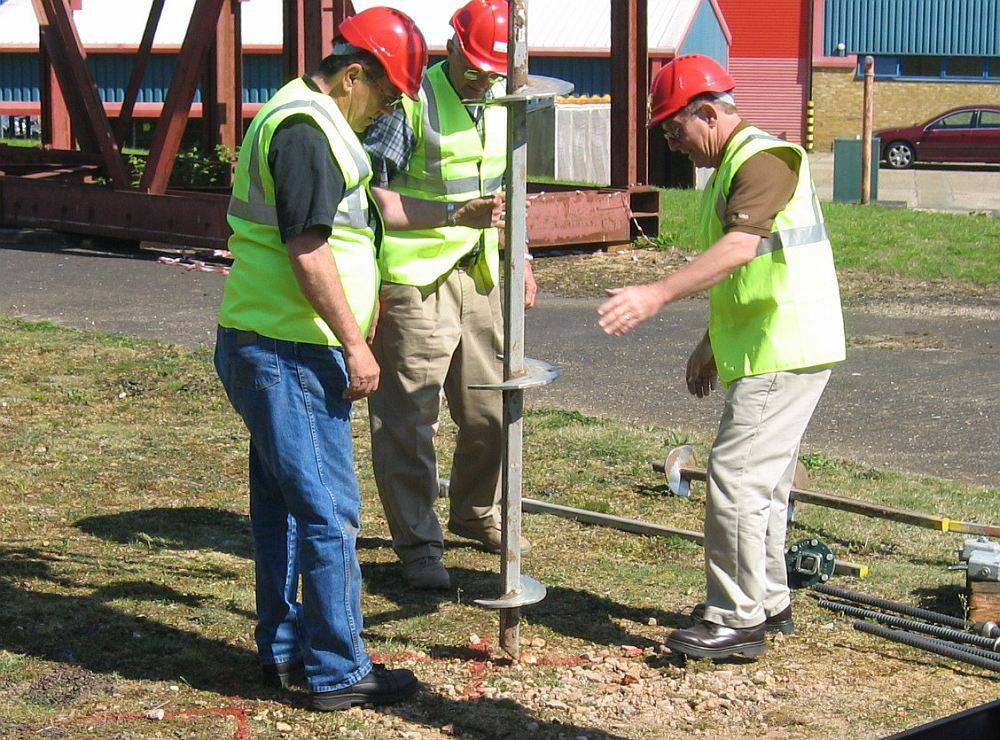

Ввинтить сваю могут 2 – 3 взрослых мужчины с использованием трубы, продетой в оголовок

Если говорить о скорости монтажа свайного фундамента, то и здесь преимущество у него. Достаточно всего одного дня, чтобы ввинтить необходимое количество свай под небольшой дом или другое строение. Это все благодаря тому, что:

• Не нужно рыть траншеи или какие-то ямы.
• Не нужна ни какая спецтехники для ручного монтажа небольших свай. Вполне с этой работой справятся 2 или 3 человека.
• Отсутствует необходимость длительного выжидания, так как бетон в изготовлении фундамента не применяется.
• Не нужны для вворачивания в грунт свай никакие особые умения и знания.

Винтовые сваи незаменимы при строительстве на склонах.

На непрочных либо осадочных грунтах возможно использовать только свайный тип фундаментов. Ведь только он способен добраться до плотных слоев породы и закрепиться в них концами свай. Сваи незаменимы на склонах, ведь при достаточном уклоне пришлось бы использовать огромное количество бетона при устройстве монолита.

Как сделать свайный фундамент из пластиковых канализационных труб

В этом случае труба является несъемной опалубкой для железобетонной сваи. Канализационные пластиковые трубы имеют разные диаметры, соответственно легко выбрать для будущей опалубки нужный диаметр.

Несущую способность свайного фундамента обеспечивает бетон, с арматурой залитый в трубу.

Имея загородный участок, «мастеровитые» люди, к сожалению, не могут себе позволить нанимать специалистов, да и работу приятно делать своими руками. В основе каждого дома находится фундамент. Свайный фундамент ─ один из простых в исполнении.

Особенно когда есть возможность применить в качестве опалубки для сваи пластиковые трубы

Обратите внимание, что трубы можно купить в магазине или использовать имеющиеся б/у материал

В среде специалистов такой вид трубы с бетоном относят и к свайному и к столбчатому фундаменту.

У каждого строителя диаметр трубы будет разный, я для домика (6х6 метров) выбрал трубу диаметром 110 миллиметров, что надо учитывать:
· свайный фундамент нагрузку от дома передает через почву (слабый слой) на твердое основание (скала, камень, суглинок), надо знать какая почва на участке;
· делая расчет фундамента, учитывайте правило в неравенстве нагрузка дома должна быть меньше сопротивления почвы;
· хорошо делать свайный фундамент на подтопляемых участках;
· для России важно, чтобы нижний конец трубы был глубже промерзающего слоя зимой.

Из всех правил, что я прочитал перед строительством дома, я понял, что такой фундамент делают для домов каркасной сборки, щитовой, возведение строения из бруса. Если труба большого диаметра, тогда можно «замахнуться на строение из 2-3 этажей. Но нельзя его делать для каменных домов, большой вес и давление на грунт.

Выбирая для себя пластиковую трубу для сваи, обращайте внимание кроме диаметра еще и на толщину труб, рекомендуется не менее 3.5 миллиметра, идеальный вариант 4 миллиметра толщина стенки. Длина выбирается разная, по необходимости, в моем случае исходные данные для сваи:. · труба диаметром 110 миллиметров;

· труба диаметром 110 миллиметров;

· толщина стенки 4 миллиметра;

· длина трубы 3 метра, с учетом почвы участка в грунт уходит 1.5 метра трубы.

Причины, по которой я обратился к несъемной опалубке при возведении дачного домика:

1. Нет никаких трудностей с доставкой, легкая транспортировка.

2. С такой трубой легко работать, обрезать.

3. Нет необходимости, ни в какой механизации процесса.

4. Свайный фундамент имеет эстетичный вид, постоянное проветривание пространства под полом дома.

Я изначально сделал разметку из колышков и шпагата, наметил контуры будущего дома, забил в точках, где будут сваи арматуру диаметром 6 миллиметров. Сам процесс установки свай простой. Пробурил по периметру будущего домика 8 углублений буром, для моей трубы (110 миллиметров) подошел садовый бур. Два отверстия по центру квадрата. Дом будет 6 метров на 6 метров.

1. Если у вас другие условия, вам потребуются:
2. · знать вес вашего строения;
3. · сделать расчет площади основания для фундамента, используем формулу S = πR2, R- радиус трубы;
4. · узнать какой грунт на участке;
5. · сделать план расположения свай;
6. · рассчитать длину пластиковой трубы.

После бурения лунок я установил в них пластиковые трубы, наружные пустоты засыпал грунтом с гравием. Уплотнил с проливом водой. Сваи ставил по отвесу и уровню. В темное время применил лазерный уровень, отметил по нижней точке.

Днем все трубы подрезал по отметкам. Для моего домика армировать сильно не необходимости. Залил бетон и в каждую трубу забил по 3 штуки арматуры диаметром 6 миллиметров. Для обвязки применил шпильку с резьбой М14. Потом всю конструкцию заполнил бетоном.

Сваи готовы. Ждем полного отвердения.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

На каких грунтах можно устанавливать винтовые сваи под фундамент?

Винтовые сваи необходимо погружать достаточно глубоко, поскольку только так исключается возможность его разрушения при вертикальных нагрузках пучения почвы из-за морозов. При этом останутся только боковые воздействия, но, поскольку при этом создается малая контактируемая площадь, эти воздействия не оказывают решающее воздействие на сваи.

По этой причине определяя пригодность грунта, до того, как приступить к закладке фундамента здания, нужно рассмотреть его механические свойства. Свайно-винтовой фундамент рекомендуется использовать на следующих грунтах:

• Песчаных.
• Супеси.
• Суглинках.
• Глинистых.

Категорически запрещается использовать этот вид фундамента для строительства зданий на скальных, скально-обломочных грунтах, торфяниках, рыхлых посадочных грунтах.

Особую осторожность стоит соблюдать при установке данного фундамента на сильно обводненных грунтах, на которых грунтовые воды имеют различные уровни, зависящие от сезонов года. Если необходимо построить здание на подобном участке земли, перед строительством нужно провести пробное бурение, а глубина погружения свай должна быть максимальной
