Фрезерный стол: конструкция, схемы, технология изготовления своими руками

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

• фанера толщиной 15-18 мм – для боковых стоек и поперечин;
• деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
• металлическая пластина для изготовления пластины для фрезера;
• саморезы 25 и 45 мм;
• мебельные уголки для усиления конструкции;
• мебельные болты и гайки-барашки – для крепления ограничительной доски;
• кнопка безопасности, розетка, провод и вилка;
• изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

• Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
• Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
• Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Столярный верстак своими руками: сборка основания

Перед тем как делать верстак из древесины, лучше заранее оценить объем работ и обозначить порядок действий. Большинство деталей стола фиксируется с помощью винтовых соединений. Чтобы облегчить процесс сборки, желательно заранее выполнить для них отверстия в фанере в соответствующих местах. Для этих целей нужно использовать сверло, диаметр которого примерно на 1/2 или 1/3 меньше диаметра самого крепежа.

Подготовив все необходимые инструменты и материалы, а также тщательно изучив чертежи столярного верстака, нужно изготовить все детали конструкции. Для раскроя древесины и фанеры подойдет циркулярная пила. После этого обязательно шлифуется торцевая часть, чтобы края всех элементов были гладкими. Это не только упростит процесс сборки, но и позволит избежать проблем со стыковкой деталей.

Чтобы собрать основание верстака, необходимо закрепить раму и опорную плиту.

В первую очередь выполняется сборка основания. Оно состоит из опорной плиты, куда будет устанавливаться тумба с ящиками, открытая зона для оборудования и ребра жесткости для усиления конструкции. Для этого нужно собрать раму и закрепить на ней плиту. Для фиксации следует использовать крепежные элементы М50.

Обратите внимание! Для работы можно применять только сухие пиломатериалы. Оптимальный показатель влажности древесины – 12%

Изготовление стола для фрезера своими руками

Начать работы над фрезерным столом рекомендуется с разработки рабочего чертежа или простого рисунка компоновки всех узлов и деталей. Задача этого этапа как можно точнее продумать все элементы и узлы крепления.

Основным элементом самодельного стола для фрезера является столешница. Она не только должна быть максимально ровной, она должна быть прочной, поскольку именно к столешнице будет крепиться узел крепления фрезера.

Сам инструмент устанавливается под столешницей, одно из условий установки фрезера — это его вертикальное расположение. В некоторых проектах крепление фрезера предусматривает его регулировку в нескольких плоскостях. Такой вариант проекта можно реализовать для опытных мастеров, но в самом простом проекте достаточно просто зафиксировать инструмент строго вертикально.

Одной из самых трудоемких деталей для изготовления является пластина для фрезера. Простая конструкция со столешницей из многослойной фанеры или древесностружечной плиты со временем в месте отверстия для фрезы будет иметь выработку. Такое положение дел не позволит получить правильный рез – дерево не будет плотно прилегать к поверхности. Другое дело, когда здесь будет установлена пластина из более прочного материала – пластмассы или металла.

Пластина для фрезера может быть изготовлена из алюминия толщиной 4-5 мм, это оптимальный вариант для такого устройства. Ее можно заменить толстой пластмассой, например, текстолитом

Можно приспособить и металлическую пластину, но в таком случае устанавливать фрезы нужно особенно осторожно и аккуратно

Приступая к подбору материалов, стоит помнить, что столешница должна быть прочной и ровной, сделать столешницу из набора досок вряд ли получится, поэтому сразу стоит предусмотреть несколько вариантов материалов для нее — от мебельного ДСП до многослойной фанеры с ламинированной поверхностью.

Каркас рекомендуется сделать из фанеры или древесноволокнистой плиты. Этот материал вполне доступный и легко поддается обработке.

Необходимые инструменты

Учитывая, что большинство работ будет связано с деревом то специальных инструментов здесь не понадобиться. Впрочем, если пластина для фрезера будет изготавливаться из металла, то необходимо предусмотреть еще и инструмент для работы с металлом. Весь набор инструментов может выглядеть следующим образом:

• Фрезер по дереву с набором фрез;
• Электродрель с набором сверл по дереву и по металлу;
• Дисковая пила или электролобзик;
• Шуруповерт с набором бит;
• Напильники по металлу;
• Болгарка с отрезными и шлифовальными дисками;
• Струбцины и зажимы;
• Столярные или мебельные металлические уголки;
• Рулетка, угольник, линейка.

Для склеивания понадобится клей и кисть. Для шлифовки и обработки краев наждачная бумага.

Для того чтобы изготовить прочную конструкцию кроме всего необходимо подготовить рабочее место, чтобы было достаточно пространства для обработки деталей.

Зачем нужен стол для фрезера

Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.

Деревообрабатывающий станок требует соответствующего опыта

Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?

1. Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
2. Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
3. Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.

Ручным фрезером работать не всегда удобно

Надо заметить, что не все технологические операции можно сделать на столе, есть такие, которые выполняются только ручным фрезером. К примеру, на станке невозможно фрезеровать профили с закрытым контуром, расположенным по центру заготовок.

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

• при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
• для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру

Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Этапы изготовления стола

Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.

Изготовление станины и столешницы

Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.

Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.

Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.

Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:

• Стальная труба.
• Уголок (обрезки).
• Швеллер.

Уже потом деревянный брус и ДСП.

Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.

Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.

Материалы для стола

Для сооружения потребуются следующие материалы и инструменты:

• ручной фрезер;
• четыре бруска — обязательно с квадратным сечением;
• направляющие (как правило, они алюминиевые);
• домкрат;
• подвижная каретка-упор, которая является направляющей от пилы;
• обрезки ДСП или фанеры. Размеры обрезков определяются только в момент построения чертежа будущего фрезерного стола;
• металлический профиль;
• метизы — петли, гайки, саморезы и болты;
• стальная пластина. Она должна соответствовать конкретному размеру. В нашем случае — не менее 6 метров.

Каждый из представленных инструментов и материалов играет свою роль в создании рабочей конструкции. Ещё один важный этап — это составление чертежа.

Теперь изготовьте упор

1. указанным по Выпилите размерам заготовки для опоры F

, накладки переднейG , нижнейН и верхнейI деталей упора. пильный в Установите станок пазовый диск толщиной 10 мм и продольный настройте (параллельный) упор для выпиливания точно шпунтов посередине толщины деталейН иI (рис. 3 и4). выпилите Затем в этих деталях шпунты глубиной 5 мм и грани пометьте, которые прилегали к упору пильного Выпиливая. станка верхний и нижний шпунты на нижней обоих, в летали случаях направляйте заготовку вдоль одной упора и той же гранью. Теперь, не изменяя выпилите, настроек шпунт в заготовке опоры.

Прижимая помеченными детали гранями к задней стороне накладки G, нижнюю склейте Н и верхнюю I части упора друг с нижней, с другом опорой F и накладкой G. Струбцины должны склейку сжимать в двух направлениях.

2. Приклейте заготовку накладки передней G

к заготовке опорыF (рис. 4). Убедитесь, накладка что приклеена к опоре точно под Когда 90°. углом клей высохнет, приклейте нижнююН и деталиI верхнюю упора(фото В). Прежде чем высохнет клей, вставьте в квадратные отверстия стальные диаметром стержни 10 мм, пропустив их насквозь, чтобы удалить выдавленные изнутри излишки клея.

3. Выпилите на передней накладки стороне G

шпунт 19×10 мм для установки направляющего профиля алюминиевого(рис. 4). Затем выпилите пылезащитный вдоль 3×3 мм фальц нижнего ребра накладки.

4. Ровно один опилите конец собранного упора, а затем заготовку распилите на три части (рис. 3),

получив длиной упор 572 мм и два расширения-удлинителя по 89 мм. отпилите Затем на удлинителях часть опоры(рис. 4). 5. С гибкого помощью лекала разметьте полукруглые вырезы на крае верхнем упора и заднем крае опоры F (Выпилите. 3).

рис вырезы электролобзиком или ленточной гладко и пилой отшлифуйте. Затем просверлите отверстия для 6 мм диаметром винтов, которыми упор крепится к отверстие, и столику для ключа сверлильного патрона в где, опоре указано.

6. Для установки резьбовых деталь в втулок I

просверлите отверстия диаметром 11 мм, выходящие в квадратное верхнее отверстие упора(рис. 3 и 4) . Нанесите на этих стенки отверстий эпоксидный клей и вставьте втулки резьбовые. Когда клей окончательно затвердеет, с сверла помощью диаметром 10 мм удалите его излишки, могли которые попасть в квадратные отверстия для стержней стальных. Дополнительные советы по установке резьбовых приведены втулок в «Совете мастера».

В самодельных приспособлениях мастерской для часто используются различные винты фиксации для или регулировки. Чтобы они работать могли в деревянных и фанерных деталях, потребуются втулки резьбовые. Они выпускаются разных размеров (М10 — от М4 до метрические). Существуют два основных типа — ввинчиваемые и забивные (футорки), как показано на левом внизу фото.

Используйте ввинчиваемые втулки в мягкой фанере и древесине, где крупные витки внешней легко резьбы сминают окружающую древесину. Просто отверстие просверлите, диаметр которого равен диаметру втулки корпуса-футорки, и вверните в него втулку. В древесине твердой, такой как дуб или или, клен когда втулка должна быть края у расположена детали и может расколоть древесину, отверстие просверлите диаметром чуть больше внешнего резьбы диаметра и вставьте в него втулку с эпоксидным Чтобы. клеем не испачкать клеем внутреннюю резьбу заклейте, втулки ее торец (фото справа вверху).

втулки Забивные с заусенцами на внешней стороне одинаково для и пригодны фанеры, и для твердой и мягкой Просверлите. древесины отверстие, диаметр которого равен корпуса диаметру втулки, и вставьте втулку с помощью или струбцины молотка и деревянного брусочка. В случаях, усилие когда прижимного винта вытягивает втулку из например (материала, винте ручкой-маховичком, фиксирующий стержни стальные удлинителей упора), просверлите отверстие диаметра такого, чтобы его стенок касались кончики только заусенцев, и вставьте в него втулку с клеем эпоксидным.

Стол для фрезера своими руками с чертежами и советами по изготовлению

Ниже приведена пошаговая инструкция «в картинках», как сделать фрезерный стол для ручного фрезера своими руками, используя подручные материалы:

• плита МДФ, ДСП или фанеры толщиной 19 мм, размеры 1000х1800 мм – 2 штуки;
• стальная пластина размером 30х30 мм (в зависимости от модели фрезера), толщина 2…3 мм;
• алюминиевые направляющие, примерно 2,3…2,5 м;
• подходящая к ним колесная пара с тормозом – 4 штуки.

Схема столешницы и упоров с патрубком для пылесоса представлены ниже.

Из листов МДФ (ДСП, фанеры) выпиливаются детали:

1. рабочая поверхность; 2. основа упора; 3. стенка упора; 4. косынка (4 штуки); 5. царга (2 штуки); 6. боковая планка (2 штуки); 7. планка присоединительная (4 штуки).

Далее на основной детали (рабочей поверхности) выполняется разметка под будущую опорную пластину. Размеры пластины выбираются так, чтобы на нем свободно (с зазорами не менее 20 мм по краям) помещалась подошва фрезера и оставалось место для опирания на столешницу.

Вначале вырезается внутренний контур (под установку фрезера), потом делается выборка под монтаж пластины «заподлицо» со столешницей.

Соответственно глубина выборки равна толщине пластины. Перед установкой на столешницу на пластине размечаются места крепления фрезера и люк под рабочую фрезу, в качестве шаблона используется подошва инструмента.

Дополнительно в пластине по углам делаются отверстия для крепления к столешнице. Как показано на схеме, места для крепления пластины в столешнице усиливаются гайками.

Учитывая положение монтажной пластины на столешнице, выбирают место для установки направляющих и упоров, собирая их согласно схеме.

1. боковая планка для фиксации на основании; 2. царга; 3. направляющие отверстия, их требуется раззенковать; 4. передняя стенка упора; 5. саморезы с потайной головкой; 6. косынки; 7. основание упора.

Изготавливаются и собираются детали основы стола для фрезера своими руками.

1. наружная боковая стойка; 2. внутренняя боковая стойка; 3. задняя опора; 4. дно стола.

Более детально разобраться, как сделать стол для ручного фрезера своими руками по этой схеме, поможет видео.

Примерно так выглядит сбоку готовый самодельный стол с подключенным жестким патрубком для пылесборника/пылесоса.

Особенности самодельной конструкции

Тип стола — первое, с чем необходимо определиться перед выполнением чертежей и изготовлением своими руками стола. Выбор делается между тремя вариантами:

• стационарный: если работа выполняется в мастерской и площадь ее позволяет — это самый крепкий и надежный вид подставки. Однажды выставленные настройки можно долгое время не менять. Чтобы перемещать по мастерской, прикрепите колесики;
• настольный: удобен для выездных и разовых работ. Небольшой столик уместится в кладовке или на полке;
• агрегатный: прикрепляется сбоку к верстаку или столярному столу.

Крепеж фрезера. Наиболее удобным является использование монтажной пластины, установленной в столешницу. Инструмент прикрепляют к пластинке с нижней стороны и его легко снимать для замены или ремонта фрезы. Сделать своими руками монтажную пластину можно из небольшого куска листовой стали.

Материалы. Многие удобные и функциональные самоделки выполняются из обрезков и отходов: фанеры, доски, бруса, ДСП. В качестве материала для столешницы можно взять толстую фанеру или ДСП, многие выбирают МДФ. Особенно удобна ламинированная — поверхность гладкая, по ней легко скользят заготовки. Хороши для столешницы толстый пластик, алюминиевый лист.

Пошаговая инструкция изготовления фрезерного стола

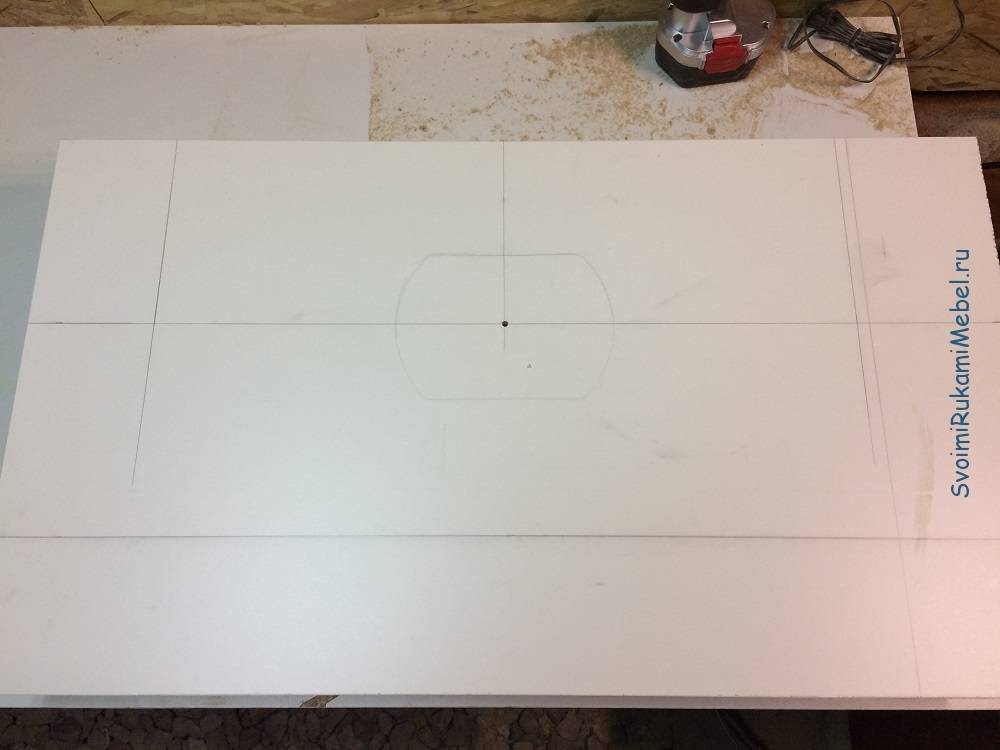

1.  Размечаем столешницу из ЛДСП по схеме ниже:

Делим столешницу на 3 равных части. Первая линия — расположение шины для углового упора. Вторая линия — 0, т.е. это будет точка отсчета. Проводим по центру перпендикулярную линию: в месте пересечения со второй линией — центр фрезера.

Справа и слева отступаем по 10 см, отчерчиваем. Эти линии — будущее расположение шин для параллельного упора.

2. Далее нужно укрепить столешницу брусками. При закреплении брусков нужно учесть, что их крепление саморезами не должно попадать в линии и вокруг них примерно на 7-10 см, так как возможно повреждение фрезы. Шайбы нужны, чтобы не сильно «утопить» саморез и не испортить гладкую поверхность ЛДСП.

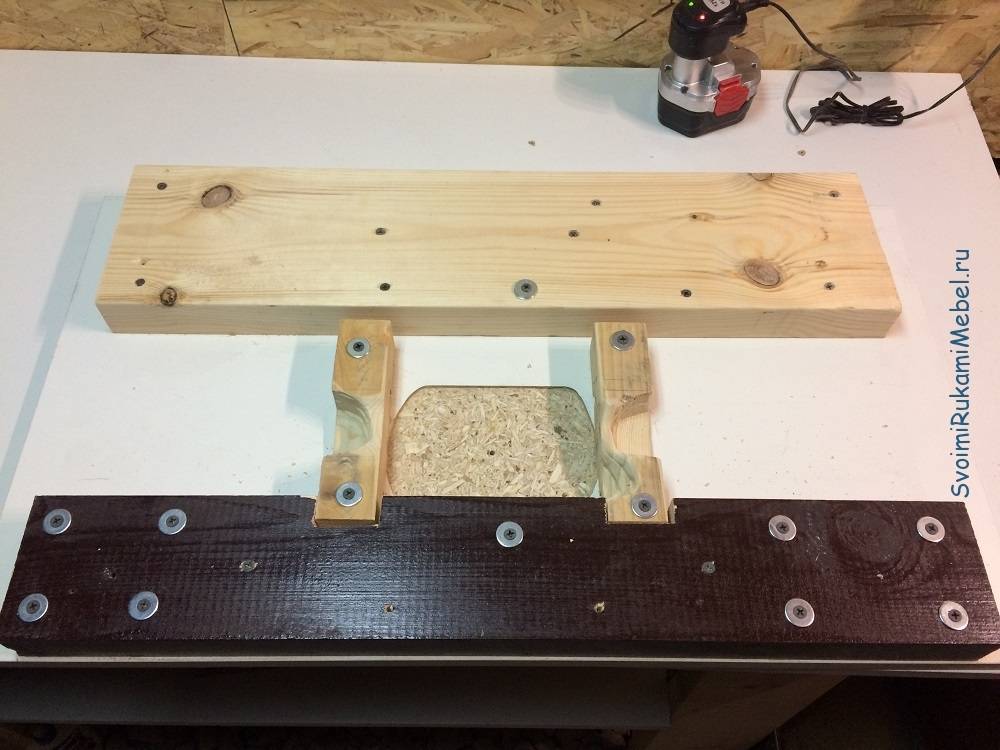

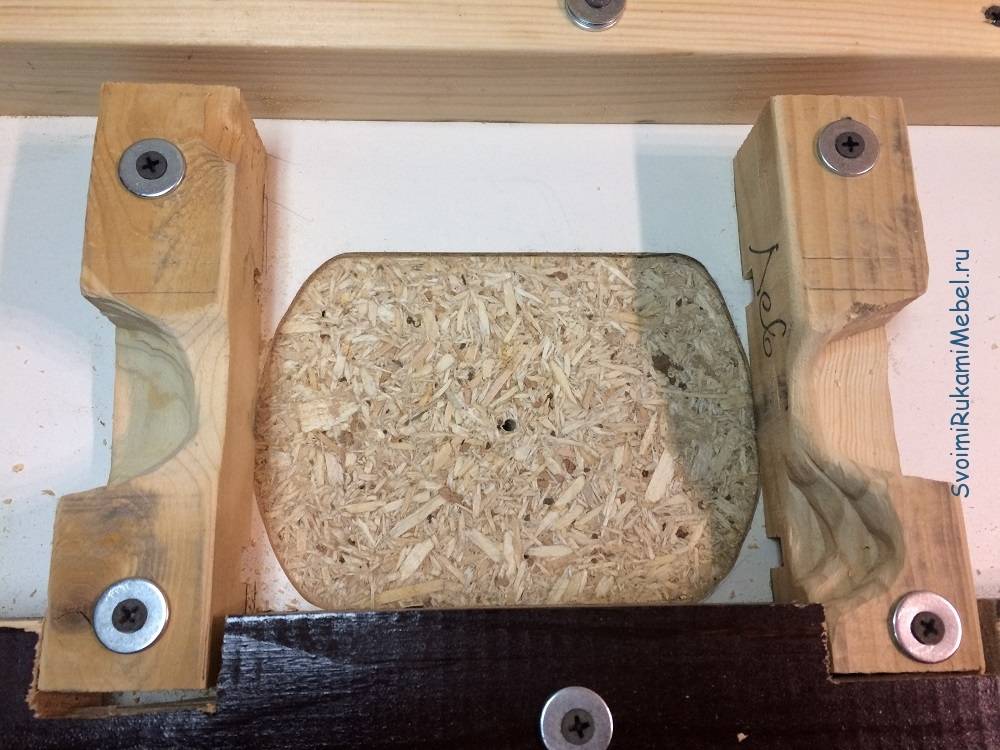

3. Бруски для крепления самого фрезера у меня остались от предыдущей версии стола, который был больше похож на поделку семиклассника

Со стороны крепления столешницы также выфрезеровал углубление примерно на 4-6 мм, чтобы фрезер стоял более точно и надежно. Фрезер просто вставляется в созданный паз и фиксируется комплектными направляющими от фрезера в пазы на фото ниже.

4. Переворачиваем столешницу, фиксируем купленную шину с ползуном параллельно линии, которая предназначена под шину для углового упора. Размер шины T-track PR TR019 в ширину 19 мм, в высоту 12,5 мм. Фрезеруем на полную длину столешницы.

Аналогичным образом фрезеруем под пазы для параллельного упора. Длина паза должны быть от 0 до края столешницы.

С дальней стороны столешницы от противоположной шины

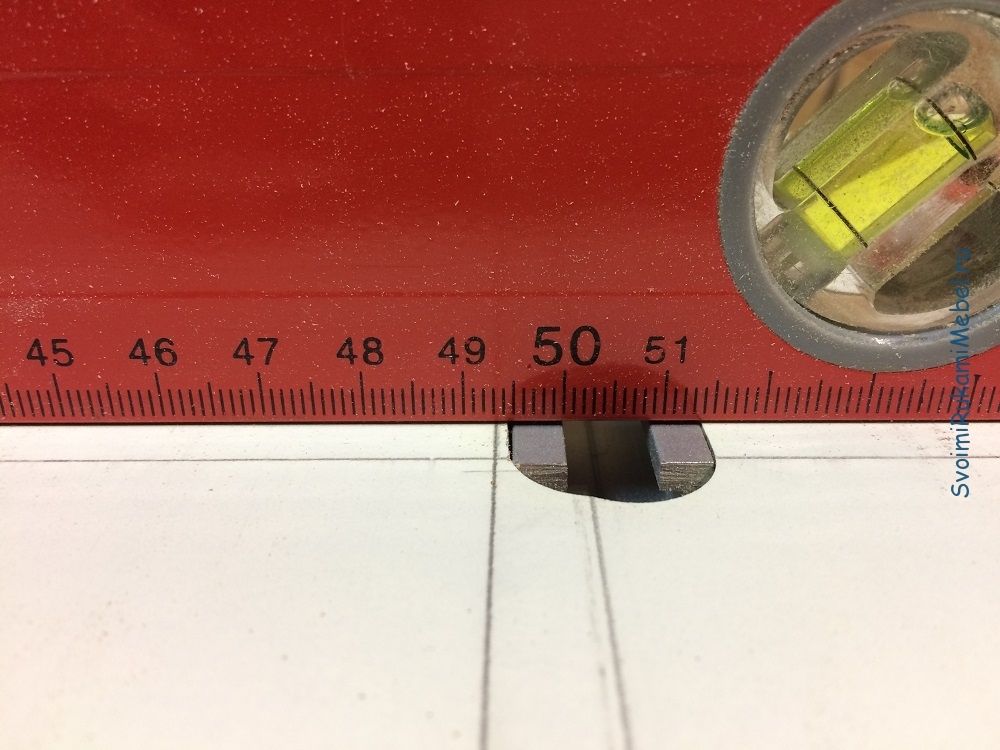

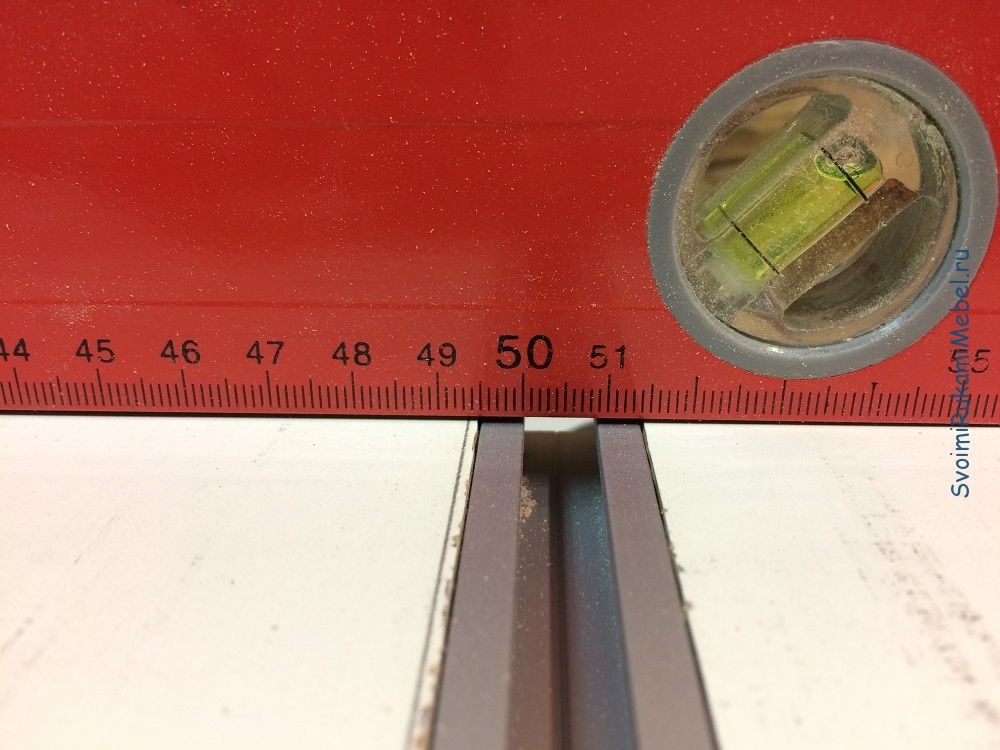

Линия 0. И на верхнем и на нижнем фото ровно 50 см.

5. После примерки шины разрезаем ее на 3 куска: 80 см, 20 см и 20 см. Немного зашлифовываем торцы, чтобы не пораниться при монтаже и последующей эксплуатации.

6. Без сверлильного станка или кондуктора очень сложно сделать точно перпендикулярные и ровные отверстия в шине и ползуне. Например, вот так я испортил один отрезок ползуна:

В шине обязательно нужно сделать зенковку отверстия, чтобы шуруп крепления не выступал в шине и не мешал двигаться ползуну.

7

Чтобы фрезерный стол приносил максимум удовольствия очень важно, чтобы плоскость шины идеально совпадала с плоскостью столешницы. Вставляем вот такие самодельные приспособы.

фото приспособы

Смазываем все пазы эпоксидным клеем, вставляем приспособы в паз, шину вставляем в паз и прикручиваем к столешнице. Благодаря таким приспособам и клею шина не будет прогибаться или выпирать при последующей эксплуатации.

8. Параллельный упор я сделал из бруска 800 x 40 x 80 мм. Самая ровная сторона бруска и будет упором. Сверлим брусок с двух сторон напротив установленных шин, чтобы болт М8 резьбой свободно двигался в отверстии. Шляпку болта вставляем в шину — она идеально подходит под ширину. Надеваем шайбу и закрепляем звездообразной ручкой.

9. Угловой упор изготовлен из ползуна, куска бруса и фанеры.

Через некоторое время я все же купил обычный с транспортиром, так как нужно было фрезеровать под разными углами.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем  отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП.  Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

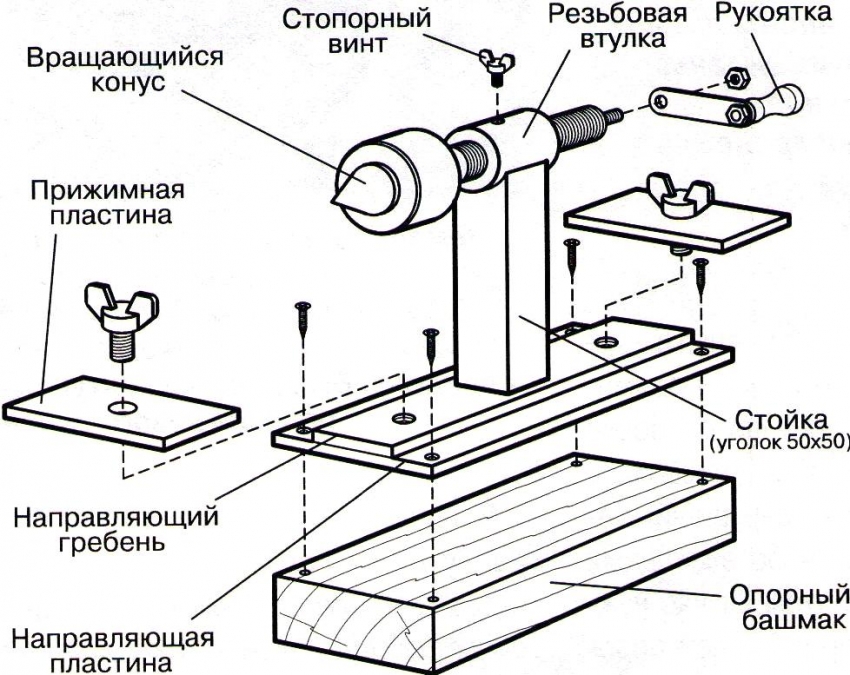

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

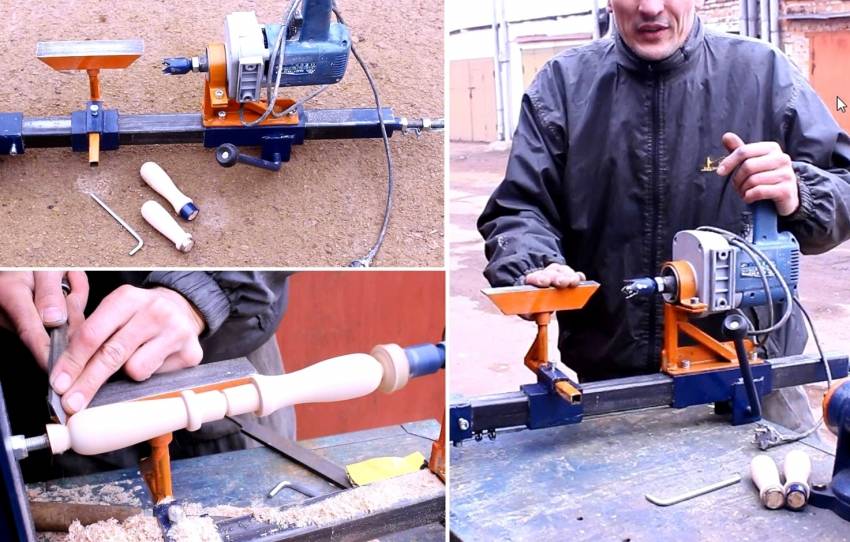

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

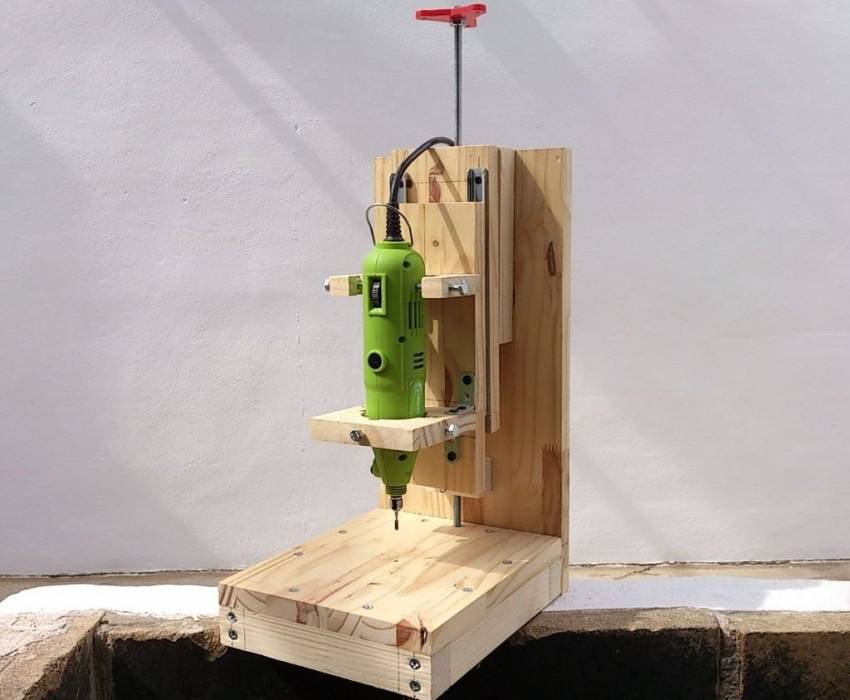

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

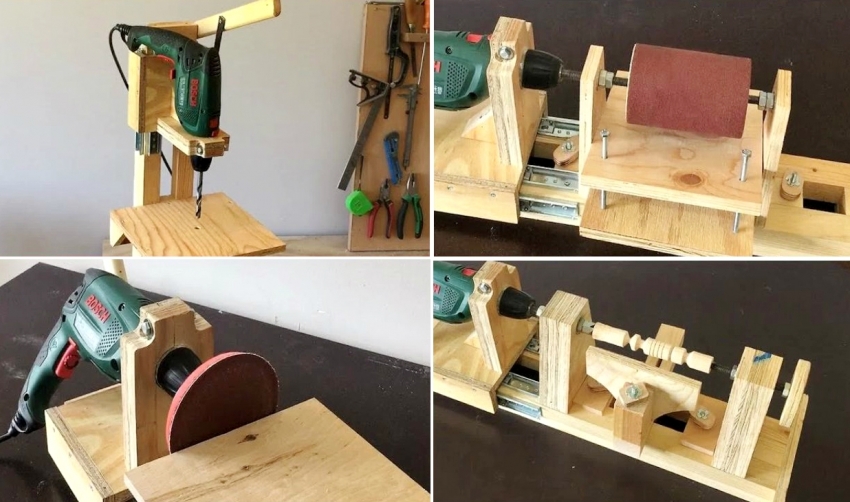

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

Последние статьи

Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…

Почему стоит арендовать выделенный сервер в США

Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….

Столешница из керамогранита: то, что нужно на кухне

Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни

К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…

Передовые современные клиники комплексной медицины и обследования назвали специалисты

Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…

Интернет-казино – все, что нужно знать геймеру для игры и победы

Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…
