Надо ли ставить фильтр для скважины

Сетчатые фильтры

Сетчатые фильтры для водозабора в основе фильтр-колонны имеют сетку. Крепится она на некотором расстоянии от трубы, что позволяет воде оставлять лишние частицы. Различается сетка по размеру ячеек. Бывают:

• стандартная с мелкими квадратиками;
• киперная (содержит несколько слоев сетки);
• галунная (имеет сложную форму).

Сетчатый фильтр для скважины

Величина сетчатых разъемов составляет от 0,12 до 3 мм². Сетка подбирается в зависимости от породы грунта. Например, стандартный тип сетки используется для очистки от крупных частиц в гравийном и крупнозернистом песке. Форма сетки галунная подходит для мелкозернистой и среднезернистой земельной породы.

Внимание! Чтобы быть уверенным в выборе фильтра, необходимо знать размер твердых частиц, находящихся в водоносном слое. Для этого берется анализ воды из колодца или скважины.. Материал сетчатого фильтра различен

Как правило, сетку изготавливают из карбоновой нити, стеклоткани, латуни, капроновых или лавсановых нитей

Материал сетчатого фильтра различен. Как правило, сетку изготавливают из карбоновой нити, стеклоткани, латуни, капроновых или лавсановых нитей.

Металлические сетки легко чистятся от песка и прочих загрязнений. Зато они могут деформироваться в процессе установки, что пагубно влияет на процесс фильтрации.

Сетки из нитей и стеклоткани могут забиваться. Их неудобно чистить. Приходится прибегать к химическим реагентам, электрическим разрядам или гидродинамическому удару.

Схема водоочистки в домашних условиях

Для изготовления понадобится:

• Две емкости из материалов, допускающих работу с пищевыми продуктами.
• Краны.
• Один или два компрессора с распылителями.
• Два поплавковых клапана.

Система состоит из двух ступеней.

Для лучшей аэрации воду подают через рассекатели лейки или насадки для душа. Компрессоры производят насыщение кислородом.

В дне емкостей находятся краны для слива осадка. Отбор воды в обеих емкостях производится из нижней трети.

Дедовскими способами очищения являются кипячение, замораживание, позволяющие избавиться железа, известковых составляющих и бактерий. Производительность и энергозатратность способа не позволяют пользоваться ими в повседневной жизни.

Соответствие фильтров и пород

При выборе, несомненно, следует учитывать основные параметры фильтрующего элемента. Но все же первостепенным фактором является соответствие размеров отверстий фильтра размерам частиц породы, что, в свою очередь, как раз и определяет уровень производительности конструкции, а также срок эксплуатации. Например, если делать фильтр для скважины на песок своими руками, то наилучшим решением из доступных является щелевой вариант с использованием галунной сетки. Подобные конструкции применяются в трещиноватых породах, склонных к обрушению, в которых встречается галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от вида породы (более крупные – в случае с галькой, мелкие – если попадает песок).

Такой вид фильтрующего элемента, как дырчатый, сегодня можно чаще встретить в артезианских скважинах, характеризующихся не слишком сильным напором и нестабильным водоносным горизонтом. Если смотреть шире, то дырчатая конструкция фильтра может быть весьма эффективной в случае с различными породами, что повышает ее популярность. Гравийный вариант обустраивается на местности с мелкими и заглинизированными песками. Проволочные исполнения фильтрав хорошо проявляют себя в скважинах на песок и в артезианских скважинах.

Таким образом, изготовление фильтра для скважины своими руками представляется вполне реализуемой задачей. В зависимости от типа грунта определяется размер отверстий, будь то дырчатая или щелевая конструкция. Если не брать в расчет несколько более сложное строение проволочного варианта, соорудить фильтр по одному из описанных выше методов вполне под силу при наличии соответствующих материалов. Желательно соблюдать основные условия: придерживаться рекомендованного шага расположения отверстий и витков намотки проволоки, не игнорировать угол наклона сверла во время выполнения перфорации. А главное, необходимо подбирать фильтровальный элемент исходя из того, какого размера частицам примесей он будет мешать проходить сквозь него.

Аэрация

Данную технологию задействуют, когда требуется избавиться от сероводорода. железа, солей марганца и различных органических соединений. Фильтр, предназначенный для удаления примесей в воде из скважины, функционирует по принципу окисления. Для его реализации применяют кислород, который пропускают через жидкую среду.

Применение аэрации позволяет понизить концентрацию соединений или химических элементов. После окисления примесей они из водорастворимой формы переходят в нерастворимую. На дальнейшем этапе очистки применяют способ отстаивания или прогоняют воду через фильтры.

Метод аэрации бывает:

• напорным;
• безнапорным.

Первый способ довольно сложно реализовать, поэтому его используют редко. Безнапорный вариант предполагает распыление жидкости в баке после поднятия из источника или продувание воздухом. Примеси под действием кислорода окисляются, а вредные микроорганизмы погибают.

Дырчатые фильтры с перфорацией

Одной из самых распространенных систем считаются дырчатые фильтры. Они представляют собой обычную трубу с нанесенной на ее поверхность перфорацией. Несмотря на кажущуюся простоту конструкции, имеют довольно хорошие эксплуатационные характеристики. Поэтому многие из тех, кто задумывается, как сделать фильтр для скважины, выбирают именно этот вариант.

Одним из главных достоинств системы считается простота в изготовлении и невысокая стоимость. Используются такие конструкции для разных типов пород, наиболее часто устанавливаются в артезианских скважинах с невысоким напором и нестабильным водоносным горизонтом.

Размер отверстий для фильтра выбирается исходя из характеристик грунта

Дырчатый фильтр можно изготовить самостоятельно. Для этого потребуется стальная труба нужного диаметра, лучше из геологоразведочного или нефтяного сортамента. Если выбирается пластик, что тоже возможно, нужно брать тот, который безопасен для организма человека. Далее под размеры отверстий подбирается диаметр сверла для перфорации. Величина отверстий зависит от гранулометрического состава породы.

Процесс изготовления проходит в несколько этапов:

• Измеряется длина отстойника. Труба укладывается на горизонтальную поверхность и на нее наносится разметка. При этом нужно учитывать, что перфорированный участок должен составлять не менее 25% от длины всей трубы и располагаться впоследствии на водоприемном участке скважины.
• Сверление отверстий. От края обычно отступается не менее 100 см, где и выполняется первый элемент. Интервал между ними должен составлять порядка 1-2 см, а располагаются отверстия в шахматном порядке. Желательно высверливать их под определенным углом, лучше всего 30-60°, в направлении снизу вверх. По окончании работ все острые края зачищаются, труба приподнимается и тщательно выстукивается, чтобы удалить всю стружку из отверстий.
• Нижняя часть трубы закрывается обычной деревянной пробкой. Для лучшей защиты на конструкцию накладывается сетка для фильтра скважины, предохраняющая отверстия от засорения.

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Фильтр для скважины своими руками — как сделать

Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).

Гравийный

Для устройства гравийного фильтра своими руками поступают следующим образом:

1. Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
2. Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 — 1 мм., засыпка должна иметь размеры 4 — 5 мм., при песчинках 0,25 — 0,5 мм. размеры гравия составляют 2 — 2,5 мм.
3. Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
4. Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.

Рис. 11  Обсыпка обсадной колонны

Дырчатый фильтр для скважины с перфорацией

Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:

1. Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
2. Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 — 22 мм. перьевым буром по дереву — их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
3. Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.

Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

Рис. 12 Дырчатый фильтр своими руками

Щелевой

Изготовление щелевого фильтра редко проводят самостоятельно — процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:

1. Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
2. Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
3. Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 — 20 линий.
4. После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.

Рис. 13 Пластиковая труба со щелями

Проволочные фильтровальные системы с сеткой

Изготовление проволочного фильтра в домашних условиях не представляется возможным — для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.

В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:

1. Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 — 5 мм. с расстоянием между витками 50 — 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
2. Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.

Рис. 14  Изготовление сетчатого фильтра

Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами — они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.

Основные причины неудовлетворительной работы фильтров очистки воды из скважины

К сожалению, нередки случаи, когда после использования очистки в воде остаются ненужные примеси, а вкусовые качества оставляют желать лучшего. Причины такого результата могут быть разными. Среди часто встречающихся можно выделить следующие:

• неправильно подобраны виды фильтров;
• недостаточное их количество;
• ошибки при выборе размеров;
• негерметично закрыт отстойник;
• отдельные части используемого фильтра изготовлены из материала, не противостоящего коррозии.

Фильтр должен быть нужного размера и правильно установлен, тогда вода из скважины будет чистой и полезной.На заметку! При выборе фильтра необходимо учесть все условия и показатели скважины – и лучше сделать это с участием специалиста. Отдельные виды фильтров невозможно извлечь для ремонта, не повредив обсадные трубы. В такой ситуации придется потратить много сил, средств и времени на восстановление функционирования источника.

Как уменьшить жесткость воды, сделать ее прозрачной, вкусной и безопасной для употребления – это задачи для фильтровальных установок. Но даже самое современное оборудование с точнейшим электронным контролем не справится с работой без участия человека. Умение грамотно, правильно воспользоваться фильтром – залог успеха в процессе очистки воды. Здоровье человека напрямую зависит от качества употребляемой воды.

Требования к фильтрам в зависимости от типа скважин

Существует несколько типов скважин, отличающихся друг от друга глубиной бурения, структурой грунта и качеством воды.

По глубине бурения различают следующие три основных вида скважинных источников:

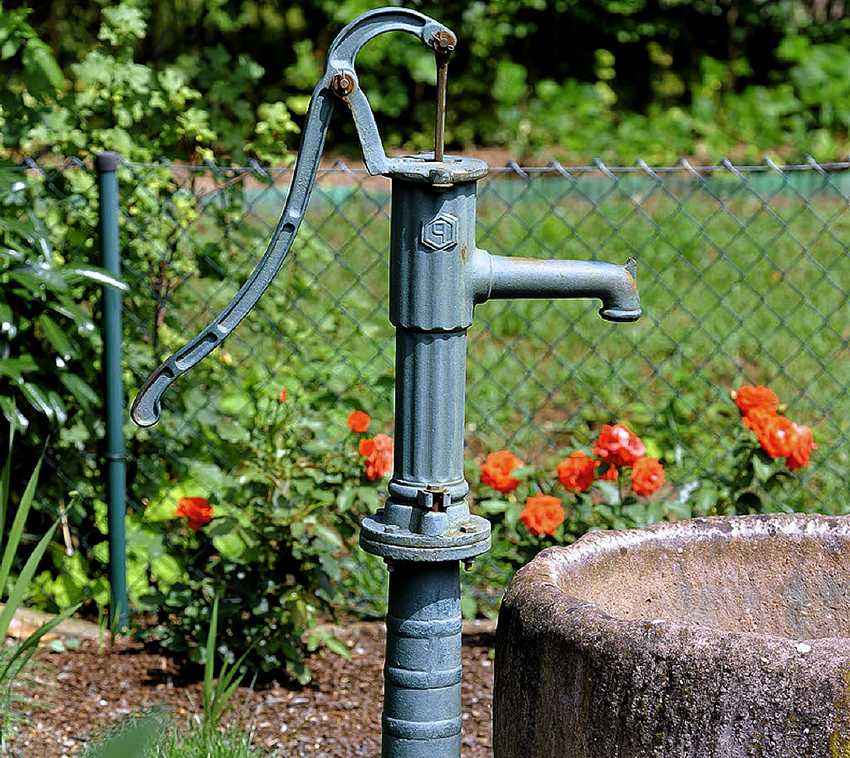

Абиссинские. Это неглубокие скважины с длиной шахты от 5 до 15 м, которая редко превышает предел в 30 м. При бурении обсадную колонну опускают в водоносный песок, в результате потребителю приходится сталкиваться с необходимостью очистки воды в основном от песчаных отложений иногда с добавлением глины. Поэтому фильтр на насос для скважины делают мелкоячеистым, чтобы отсеивать фракции небольшого размера.

Так как для обсадки абиссинских скважин применяют трубопроводы из полимеров (непластифицированный поливинилхлорид НПВХ, полиэтилен низкого давления ПНД), элементом фильтра является труба или участок трубопровода из аналогичного материала.

Скважины на песке. Примерная глубина скважин на песке от 30 до 70 м, для ее обсадки в основном применяют трубопровод из непластифицированного поливинилхлорида НПВХ, собираемый из элементов с резьбой. Сам фильтр делают в одной из труб, которую помещают на дно шахты. Так как в скважине на песке могут содержаться песчаные и илистые фракции, фильтр делают мелкоячеистым для отсеивания этих частиц.

Артезианские источники. Это скважины глубокого залегания, длина которых доходит до 200 м. Для их обсадки используют стальные колонны или комбинированный вариант с внутренним полимерным трубопроводом. Обсадная колонна скважин после буровых работ опирается на твердые известковые породы, в которых отсутствуют мелкие взвешенные частицы. Поэтому вода из артезианок кристально чиста и практически не требует фильтрации. Обычно в фильтре делают сквозные отверстия большого диаметра для попадания водных масс внутрь шахты.

Рис. 3 Виды скважинных источников

Кратко о фильтрах тонкой очистки

Если владельцы загородного коттеджа поставили только фильтр грубой механической очистки, они не обезопасили себя от примесей, содержащихся в скважинной воде. Такая установка способна задерживать лишь частицы крупной фракции, но вода содержит и примеси, которые без труда проходят через ячейки устройства грубой очистки. Соли железа, магния, кальция, кремния, сероводород, нитраты и другие загрязнения опасны для человека, если их содержание в воде превышает допустимую концентрацию.

Тщательная очистка требуется не только воде из колодца или для абиссинской скважины небольшой глубины. Даже жидкость, поступающая с артезианских водных горизонтов, может нуждаться в дополнительной фильтрации.

Современные установки тонкой очистки подходят и для городского водопровода, и для дачи. Они справляются с любыми загрязнениями и делают воду пригодной для питья. Фильтрующими элементами в таких установках являются ионообменные смолы, сорбционные материалы, химические реактивы, обратноосмотические мембраны. Регулярность их замены зависит от объемов проходящей сквозь них жидкости и срока службы того или иного материала.

Выбор установки тонкой очистки необходимо производить после химического анализа жидкости, проведенного в лаборатории. Он покажет, какие примеси содержатся в скважинной воде, определит их количество и позволит подобрать систему водоподготовки, которая избавит жидкость от выявленных загрязнений и сделает воду безопасной и приятной на вкус.

Дырчатые фильтры с перфорацией

Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой обычную перфорированную трубу покрытую сеткой, поэтому изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Кроме того, данное устройство обладает отличными эксплуатационными свойствами.

Поэтому, если вы собрались сделать фильтр на скважину своими руками, то можно остановиться на этой конструкции. Основным достоинством данной системы является невысокая стоимость. Использовать такую конструкцию можно в разных породах, чаще всего ее применяют в артезианских скважинах,которые имеют нестабильный водоносный горизонт и небольшой напор.

Конструкция состоит из нескольких частей:

• Самого фильтра;
• Надфильтрового участка;
• Отстойника, в котором накапливаются крупные частицы грунта (расположен в самом низу ствола).

Теперь подробней рассмотрим процесс изготовления конструкции.

Пластиковый фильтр

Необходимые инструменты и материалы

Для изготовления устройства понадобятся:

Стальная труба необходимого диаметра

Также можно использовать пластиковую трубу, однако необходимо обратить внимание, чтобы она была выполнена из материала,который можно использовать в пищевых целях.
Также понадобятся сверла необходимого диаметра. Величина отверстий подбирается в соответствии с гранулометрическим составом почвы.
Электродрель.
Сетка для фильтра.

Варианты плетения сетки

Изготовление

Инструкция по изготовлению устройства выглядит следующим образом:

• В первую очередь измеряется длина отстойника.
• Затем труба укладывается на ровную горизонтальную поверхность, после чего на нее наносится разметка. При этом необходимо учитывать, что перфорированный участок, согласно технологии, должен составлять около 25 процентов от общей длины.
• Следующим шагом является изготовление отверстий. От края следует отступить не менее метра. Интервал между отверстиями должен составлять 1-2 см. Желательно их высверливать под углом 30-60 градусов по направлению снизу вверх.
• После окончания работы необходимо зачистить все острые края и тщательно обстучать изделие, чтобы в нем не осталось металлической стружки.
• Нижнюю часть трубы желательно закрыть деревянной пробкой.
• Для защиты отверстий от засорения, труба заворачивается в сетку для фильтра скважины.

Щелевые пластиковые фильтры


Щелевые фильтры

Фильтры щелевого типа обычно используют в породах, которые склонны к обрушению.Их конструкция предпочтительна тем, что обладает большей пропускной способностью. На поверхности такого изделия отсутствуют «глухие» зоны, а площадь щели намного превосходит площадь отверстия.

Основным недостатком конструкции является меньшая прочность на изгиб, учитывая этот момент, при изготовлении, необходимо предусмотреть пояса жесткости, т.е. участки без перфорации.

Необходимые инструменты и материалы

Для изготовления устройства понадобится труба, такая же, как и в первом случае, а также:

• Газовый резак;
• Проволока диаметром 3 мм;
• Сетка.

Изготовление

Такие фильтры для скважины своими руками изготавливаются по тому же принципу, что и дырчатые. Прорезы можно выполнять в шахматном или поясном порядке.Ширина щелей определяется в зависимости от состава породы.

Как и в первом случае, поверх трубы необходимо использовать металлическую сетку. Как показывает практика, наилучшим вариантом является латунная сетка галунного плетения.

Прежде чем наложить на трубу сетку, необходимо спирально намотать на нее нержавеющую стальную проволоку шагом около 20 мм. Через каждые полметра, по длине трубы, проволоку необходимо припаять, чтобы обеспечить максимальную жесткость конструкции.

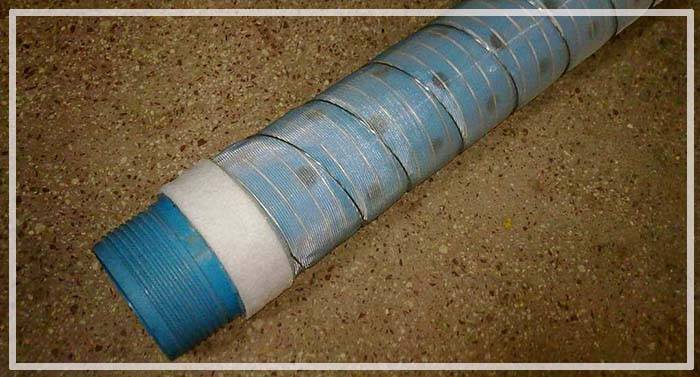

На фото — готовый фильтр с мелкой сеткой из пластиковой трубы

Такой самодельный фильтр для скважины отличается долговечностью и отличной пропускной способностью. При этом, затраты на его изготовление будут значительно ниже, чем цена готового изделия.

Фильтр песчаной скважины

Основой любой песчаной скважины является скважинный фильтр, установленный на глубине в водоносном горизонте. Скважинные фильтры на песок – одна из самых важных составляющих в правильной работе песчаной скважины. Скважинные фильтры влияют на множество факторов:

• дебит воды, добываемой песчаной скважиной,
• чистота воды (ее очистка от первичных механических примесей),
• срок службы скважины,
• интервалы технического обслуживания (чистки/замены фильтра).

По большей части, скважинный фильтр на песок выполняет лишь одну основную функцию – фильтрует воду от песка. Однако, халатное отношение к выбору или установке скважинного фильтра может впоследствии обернуться серьезной проблемой для владельца скважины. Варианты развития событий в таком случае обычно одинаковые:

• «Хочу скважину подешевле» – и недобросовестные компании тут же сооружают скважинный фильтр из подручных материалов прямо на объекте,
• «Хочу скважину подешевле» – и за работу берутся непрофессиональные буровые бригады или фирмы-однодневки, с теми же самодельными фильтрами и абсолютным незнанием гидрогеологических особенностей грунтов. В таких случаях даже заводские фильтры часто подбираются неправильно, либо устанавливаются в неподходящие интервалы водоносных горизонтов.
• «Хочу скважину подешевле, но не заплачу больше чем за 20 (например) метров», и скважинный фильтр по настойчивому желанию заказчика устанавливается именно на заданную глубину – «как у соседа».

Результаты обычно бывают следующими:

• Малый дебит скважины и запесочивание сетки фильтра,
• Заиливание сетки фильтра глинистыми примесями, поступающими в скважину,
• Исчезновение воды в скважине,
• Необходимость в более частой чистке скважинного фильтра,
• Дорогостоящая замена скважинного фильтра,
• Добуривание готовой скважины на нужную глубину с заменой фильтра.

готова предложить заказчикам бурение песчаных скважин с установкой целого спектра качественных заводских фильтров! Устанавливаемые на наши сооружения фильтры опытным путем подбираются по длине и производятся на базе металлической, ПВХ и НПВХ обсадных трубах.

Типы скважинных фильтров на песок:

Фильтры для песчаных скважин разделяются на несколько подвидов и применяются в зависимости от гидрогеологических особенностей грунтов объекта:

• Щелевые фильтры с различной шириной поперечных пропилов в обсадной трубе, применяемые для мощных водоносных горизонтов с крупными песками или галькой.
• Щелевые фильтры с сетчатыми подмотками в местах перфорации – используются для установки в стабильные водоносные горизонты с песками средней и мелкой фракции. Обычно используются нержавеющие сетки квадратного или галунного плетения.
• Щелевые фильтры с ПВД напылением, представляющий собой высокопрочную конструкцию состоящую из перфорированной обсадной трубы (каркас) и нержавеющей проволочной подмотки с последующим напылением полиэтилена высокого давления, который придает скважинному фильтру пористо-волокнистую структуру и применяется для водоносных горизонтов с примесью мелких или пылеватых песков.

проводит весь спектр буровых работ на воду. Обширный парк техники позволяет проводить любые буровые работы как установками на базе грузовых автомобилей, так и малогабаритными установками:

• Бурение малогабаритными установками абиссинских скважин и скважин «на песок»,
• Бурение крупногабаритными установками артезианских скважин

Специалист ответит на все ваши вопросы по телефону. Посмотрите наш прайс-лист, или оставьте заявку на нашем сайте, и мы сами перезвоним вам и произведем расчеты. Купить все необходимое оборудование Вы можете как самостоятельно, так и в нашей компании.

Расчет производительности очистного комплекса

После того как определен водный состав делают расчет мощности будущей очистной станции. Грамотный инженерный расчет обеспечит дом необходимым объемом воды. Водопотребление зависит от количества жильцов и числа точек водозабора в водопроводе. В этих точках обычно стоят стиральные машины, смесители, душевые и другие полезные в быту приборы. Также учитывается наличие бассейнов, бань и других потребителей.

Даже имея на руках необходимую информацию, сложно рассчитать водопотребление без профессиональных знаний. Нужны специальные формулы, таблицы, диаграммы. Инженерный отдел нашей компании проектирует и собирает очистные системы индивидуально для каждого дома. Используем специальные программы расчета водопотребления. Рассчитываем необходимый напор, учитываем сопротивление фильтроматериалов и другие параметры, чтобы обеспечить ваш дом достаточным количеством воды для комфортной жизни.

Материалы изготовления труб для фильтров

Так как фильтр является продолжением обсадной колонны, то его изготавливают из аналогичных с ней материалов.

Если используют обсадку из металлического трубопровода, для его изготовления используют высокоуглеродистую сталь, менее подверженную коррозии, чем сплавы низких марок (обыкновенного качества) от Ст-0 до Ст-6. Данные низкоуглеродистые стали к тому же слишком мягки и их резьбовое соединение легко деформируется.

Для изготовления обсадки лучше подходит углеродистая качественная сталь марок Ст-11, Ст-15, Ст-18, Ст-20, Ст-25, Ст-35, Ст-40, Ст-45.

Но так материалы с высоким содержанием углерода трудно поддаются обработке и нарезанию на них резьбы, оптимальные варианты для изготовления стальных обсадных колонн — марки из диапазона от Ст-15 до Ст-25.

Иногда на конце обсадной колонны используют в качестве фильтра трубу из нержавейки с прорезями или отверстиями, которую подсоединяют к стальной обсадке при помощи резьбы.

Некоторые отечественные производители выпускают стальную обсадку в полимерной оболочке, предотвращающую ее коррозию.

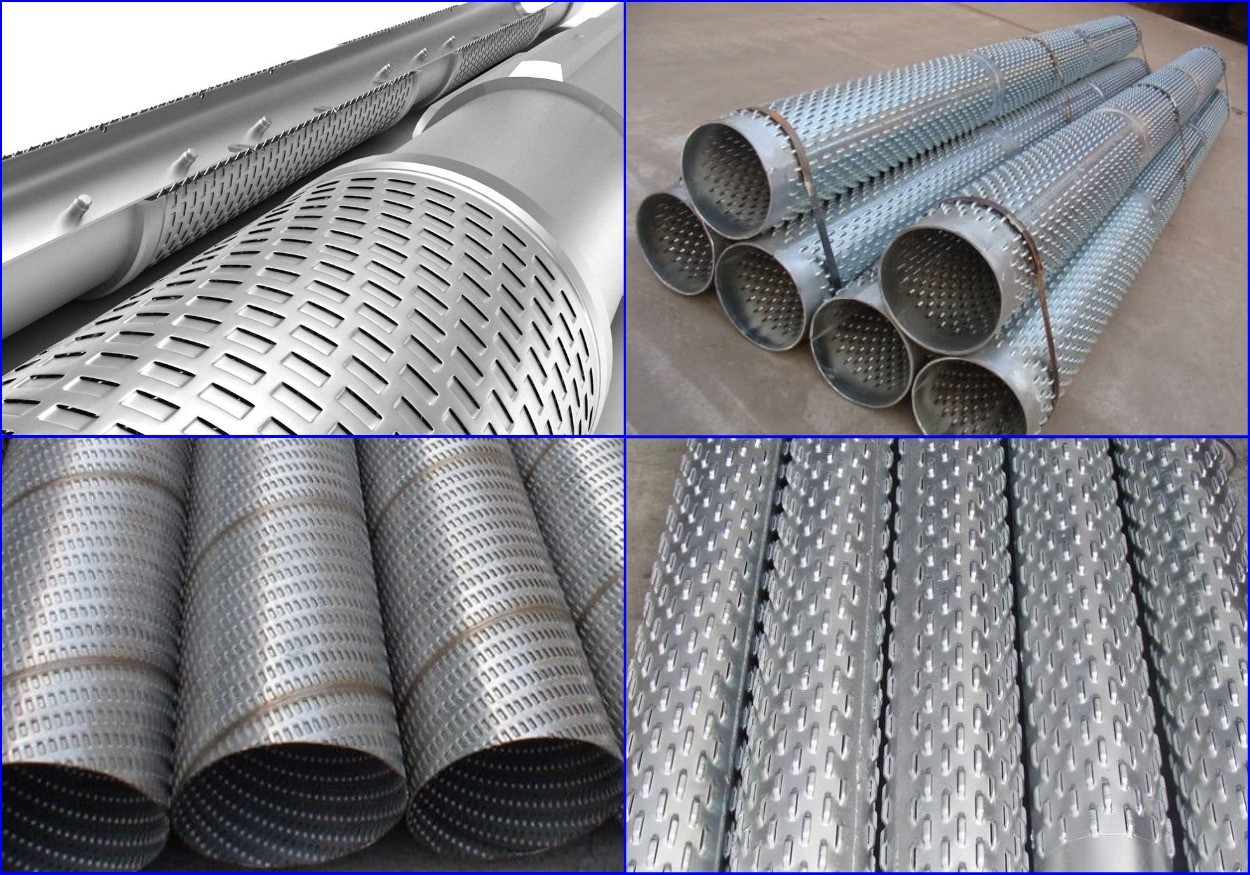

Рис. 5 Стальные щелевые трубы обсадки

Что касается полимеров, то основные материалы для производства труб обсадки:

Непластифицированный поливинилхлорид (НПВХ). Полимер обладает относительно высокой плотностью по сравнению с аналогичными материалами, благодаря чему колонна из него не всплывает. Поливинилхлорид экологичен, препятствует росту бактерий на трубных стенках, имеет низкий коэффициент температурного расширения в сравнении с другими пластиками.

Благодаря своим особенностям, относительно невысокой стоимости, НПВХ занимает лидирующее положение по использованию в скважинных обсадных колоннах.

Морозостойкий полипропилен (МПП). Имеет самую низкую плотность из всех материалов обсадных колонн, благодаря чему ее вес ниже других, а нагрузка на стыковые резьбовые соединения минимальна.

Материал имеет относительно высокий коэффициент линейного удлинения, обсадные трубы из него не так часто встречаются на рынке, как НПВХ.

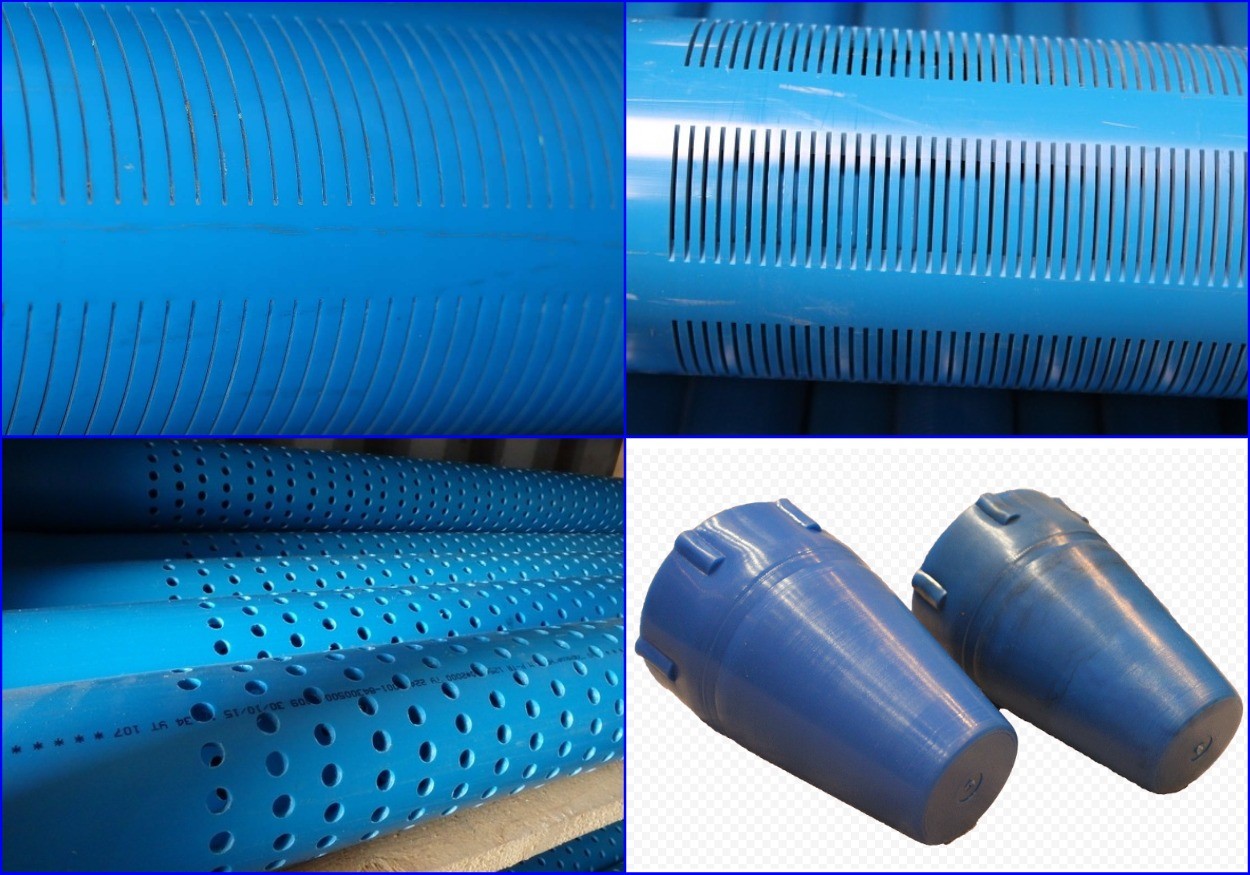

Рис. 6 Полимерные фильтрующие трубы со щелями и отверстиями, торцевые заглушки

Полиэтилен низкого давления (ПНД). В быту такие трубопроводы черного цвета с синей полосой используют для подачи воды в дом от скважин при подземной прокладке. Материал отличается высокой эластичностью, пластичностью и недостаточно жесток для самостоятельной прокладки обсадных колонн больших размеров. Его рационально использовать внутри стальной колонны как коррозионностойкую оболочку.

Из сплошного полипропиленового трубопровода диаметрами 25, 32 или 40 мм устраивают обсадку неглубоких абиссинских скважин, монтируя непосредственно в конце трубного отрезка самодельный фильтратор.

Полиэтилен высокого давления ПВД. Это довольно редкий гость на рынке обсадных трубопроводов плотностью чуть ниже, чем у полиэтилена низкого давления. Материал плохо переносит температурные перепады, имеет высокий температурный коэффициент линейного расширения, химически стоек к агрессивным веществам. Благодаря малому количеству содержащихся в его составе примесей отличается высокой экологичностью.

Все полимерные трубы для обсадок выпускают синего (голубого) цвета (исключением может быть ПНД), поэтому визуально отличить их друг от друга довольно сложно. Соединение трубопровода производится на резьбу или в расширенные раструбы с резьбой.

Длина труб — может находиться в пределах от 2 до 6 м.

Стоит отметить, что многие производители выпускают готовые фильтры для скважин на воду из полимерных труб заводского изготовления со щелевыми прорезями или сквозными отверстиями.

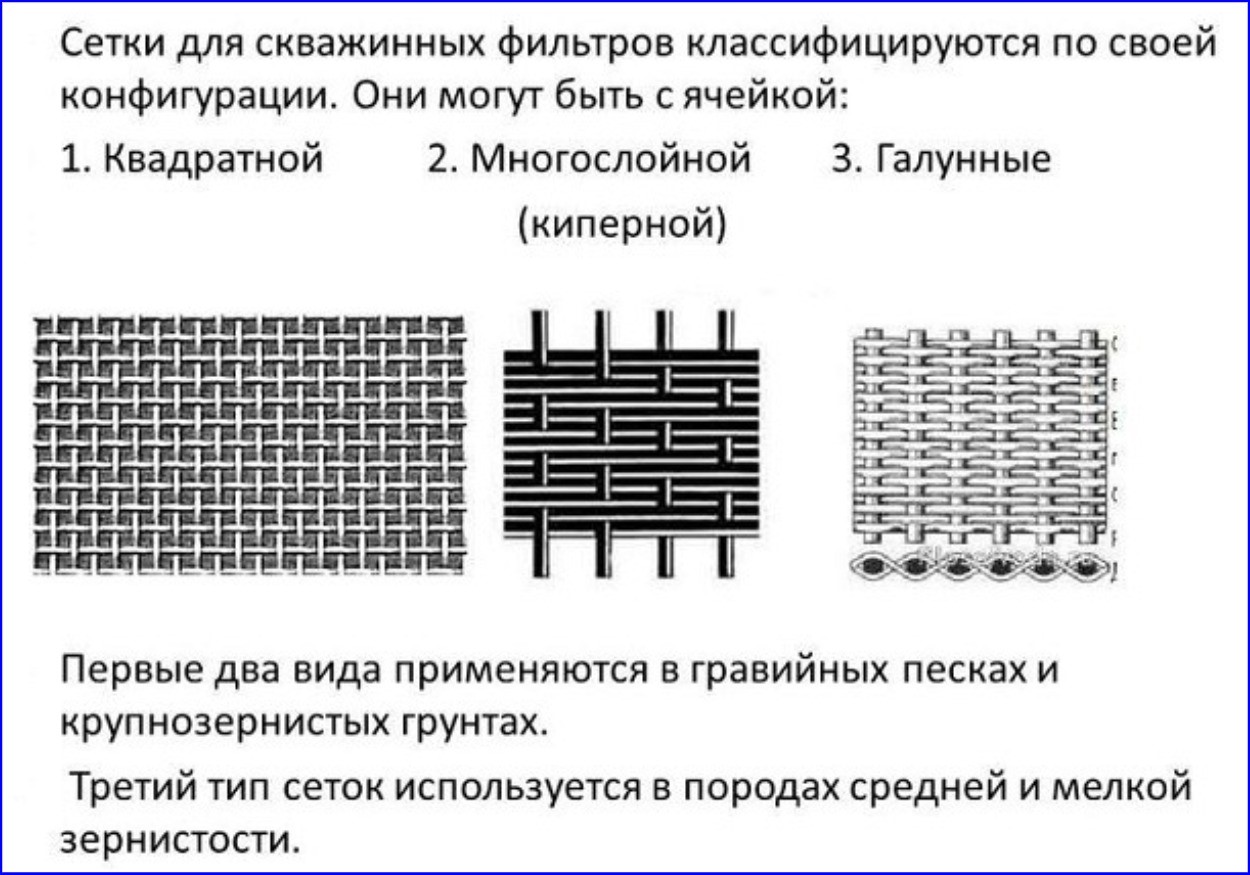

Рис. 7 Типы плетения сеток
