Выбираем материал
Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:
Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.
С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.
Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.
То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.
Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.
Когда стоит применять решетку для радиатора отопления
Для чего вообще нужна декоративная решетка для радиатора отопления? Попробуем рассмотреть несколько ситуаций:
- Для маскировки старых и некрасивых радиаторов;
- Для реализации дизайн-проекта;
- Для защиты детей;
- Для повышения теплоотдачи.
Теперь немного подробностей.
Маскируем старые батареи решетками
Если вас угнетает вид ваших старых радиаторов отопления, а денег на их замену нет, то наилучшим решением здесь будет покупка красивого экрана.
Все мы знакомы со старыми стальными и чугунными радиаторами отопления. В них нет даже зачатков дизайна, поэтому они не могут порадовать жильцов своим внешним видом. Если радиатор прячется за занавеской, то это еще полбеды. А что делать тем, кто не любит занавески? Что если радиатор стоит не под окном, а где-то у глухой стены? А что если занавески полупрозрачные? Во всех этих случаях выручит декоративная решетка для радиатора отопления.
Стальные и чугунные батареи, раздражающие своим внешним видом, можно закрыть любыми видами декоративных решеток – начиная от навесных и заканчивая коробами. Эффективность теплоотдачи при их использовании не снижается, а в некоторых случаях экраны позволяют скорректировать направление теплового потока. В этом случае они играют сразу две роли – декоративную и полезную.
Реализуем дизайн-проект
Дизайнеры любят декоративные экраны для радиаторов отопления за их универсальность и низкую стоимость, по сравнению с дизайнерскими радиаторами.
Вы решили сделать в своей квартире первоклассный ремонт и уже обратились к опытному дизайнеру? Тогда вам нужно позаботиться не только об отделке помещений, но и о декорации радиаторов. Впрочем, об этом вам скажет сам дизайнер – они любят прятать радиаторы за декоративными экранами. А все дело в том, что в современных дизайн-проектах нет места убогим и некрасивым предметам.
Создаваемые руками профессионалов дизайн-проекты предусматривают соблюдение определенной стилистики отделки жилых помещений. И в большинстве таких проектов радиаторы подлежат обязательной маскировке с помощью решеток – они могут быть готовыми или сделанными под заказ. В результате мы получаем красивые комнаты с красивыми декоративными решетками, закрывающими ненужные взору радиаторы.
Альтернативой декоративным решеткам могут стать дизайнерские радиаторы. Но их стоимость готова отпугнуть кого угодно – даже тех, у кого есть деньги.
Реализация защиты от ожогов
Маленькие дети очень любопытны. Поставив экран на батареи отопления вы убережете их от ожогов.
Если отопительное оборудование работает со сбоями, температура теплоносителя может подняться до ненормальных величин. Даже если температура поднимется до +90 градусов, прикоснуться к батарее будет сложно. Что касается детей, то для них прикосновение к горячей батарее может привести к ожогам. Если вы боитесь горячих батарей, установите декоративные решетки на радиаторы отопления и будете спокойны за безопасность играющихся на полу детей.
Красивые экраны для радиаторов отопления станут идеальным дополнением для детской комнаты – с их помощью вы сможете создать абсолютно безопасные условия для игр детей.
Оптимальный экран своими руками
Материал
Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.
- Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
- Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
- Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
- Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.
Подготовка гипсокартона
Игольчатый валик для гипсокартона
Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.
Смысл процедуры:
- Пропитка полимерной эмульсией улучшает теплопроводность.
- Лунки от накалывания создают тепловые мостики изнутри наружу.
- Пропитанный полимерной эмульсией гипсокартон не пересыхает.
- На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
- Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.
Теперь можно приступать к изготовлению экрана.
Конструкция
Экран для радиатора отопления с повышенной теплоотдачей
Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).
Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.
Инжектор подсасывает теплый воздух от лицевой стороны радиатора
Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами»
В буквальном смысле, если проверить дымом.
В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.
Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.
Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки
Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков
В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.
Пробуем сделать экран для радиатора самостоятельно
Экран-решетка
Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.
Экран решетка для батареи
Диагональное расположение реек на экране для батареи отопления.
Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.
Экран в виде жалюзи для радиатора
Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.
Экран-короб
Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.
Экран короб из МДФ
Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.
Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.
Инструменты для работы
Выполняется работа по созданию экрана на радиатор в такой последовательности:
- Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
- Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
- В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
- С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
- Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.
Для устойчивости к нижней части экрана крепятся ножки.
Установка экранов на радиаторы отопления.
Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.
Тепловой экран-отражатель
Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.
Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.
Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.
Изготовление
По итогам замеров заказываем на производстве следующие элементы:
- 175х185 мм. 3 штуки — боковые декоративные элементы
- 175х1185 мм. 3 штуки — центральные декоративные элементы
- 213х1205 мм. 1 штука — крышка
- 185х680 мм. 2 штуки — боковины-стойки
Размеры выбраны таким образом, чтобы расстояние от батареи до экрана составляло примерно 1 см. Крышка будет немного выступать за основную часть, а экран будет двухцветным.
Если есть желание сэкономить, кромку можно оставлять только на видимых частях элементов, а в местах их прилегания друг к другу или к стене оставить ДСП голым. Но мы для большей красоты делали кромку со всех сторон.
Переходим к описанию процессу пошагово. Забираем распил вот в таком виде.
Начинаем работу с белых элементов. Поскольку плотному прилеганию декоративного экрана к стене мешает плинтус, белые боковины необходимо подрезать. Для удобной разметки можно снять уголок плинтуса и разметить место реза наверняка.
Пилить удобнее электрическим лобзиком, но учитывайте следующий нюанс: с лицевой стороны пилка сильно «погрызет» покрытие ДСП, а вот с обратной рез получится уже аккуратным.
Далее переходим к более сложной части. Поскольку к батарее подведены две трубы (сверху и снизу), необходимо вырезать для них места. Замеряем толщину трубы и расстояние от стены до ее середины — получаем примерно следующую картину.
Вырезать также можно лобзиком, но инструмент этот довольно капризный. Мы хотели, чтобы отверстие вокруг труб было круглым — для это используем вот такие коронки. Сойдет для этих целей также и сверло Форстнера подходящего диаметра.
При сверлении коронками стоит учитывать, что начинать сверлить стоит уже с лицевой стороны: на выходе образуются некрасивые сколы, которые недопустимы для декоративного экрана на батарею. После высверливания, вырезаем оставшуюся ненужную часть.
С самой грязной частью покончено. Переходим к более интересному этапу — сборке. Примеряем декоративные плашки на боковину и прикручиваем их саморезами. Чтобы крутить было легче и не допустить появления трещин, места под саморезы надо предварительно рассверлить. В качестве ограничителя сверла используем обычную изоленту.
После этого крепим на саморезы металлические уголки — на них будет держаться лицевая часть декоративного экрана радиатора.
Далее прикручиваем лицевые элементы. Ничего сложного в этом нет. Главное — аккуратность и отсутствие спешки.
Расстояние между уголками было выбрано «на глаз» — в дальнейшем их никак не будет видно и тратить время на точную разметку вряд ли стоит.
Если нет шуруповерта, сборку советуем осуществлять длинной отверткой. У нашей длина жала составляет 200 мм — в дальнейшем это еще пригодится.
Далее по такому же принципу собираем экран на батарею окончательно.
Не забываем прикрепить уголки для крепления к стене — это важно
Примеряем экран на батарее и размечаем места для сверления на стене.
При помощи длинной отвертки фиксируем надежно фиксируем наше изделие. Расстояние от края экрана до самореза — 185 мм, потому без нее не обойтись.
Вот и все — наш самодельный декоративный экран на батарею готов.
Вот так это выглядит при свете дня.
С правой стороны декоративных элементов нет по нескольким причинам. Во-первых, это увеличивает сложность изготовления. Во-вторых, это почти самый угол, который практически не виден. В-третьих, сами трубы в дальнейшем будут закрыты шторами и не будут портить вид комнаты в принципе.
Как видно на фото, изготовленный своими руками экран выполнен в одном цвете с мебелью, а белые стойки-боковины перекликаются со стенами и плинтусами. Белый цвет заодно позволяет сделать экран «легче».
Возможность альтернативы
Если не позволяет бюджет, или нет желания заняться выбором новой детали интерьера, которая, в любом случае, потребует дополнительных усилий по уходу, лучшим заменителем экрана может стать декорирование самой батареи отопления.
Самый простой метод – закрашивание обыкновенной масляной краской. При этом, для достижения эффекта маскировки, можно вписать батарею, трубы и примыкающую стену в единый рисунок.
Стандартный радиатор — удобный объект для реализации творческого потенциала в излюбленном стиле: его можно покрыть ситцевым узором или живописной картиной при помощи декупажа и акриловых красок, или просто «состарить» под стиль лофт.
Как выбрать материал экрана?
Экран может быть выполнен из различных материалов:
Дерево
Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.
Листовой металл
Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.
Гипсокартон
Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.
Стекло
Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.
МДФ и ХДФ
Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.
Ковка
Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.
Пластик
Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.
Экзотические материалы
Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.
Установка экрана на радиатор отопления своими руками
Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель. Самым простым отражателем является фольга. В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.
Внимание! Если внутреннюю поверхность изделия выкрасить в чёрный цвет, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение. Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки
Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки
Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки. Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.
Решётка
Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель, состоящую из рамы с деревянными рейками. Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.
Начинают изготовление с монтажа каркаса по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.
Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.
Затем на раму крепят необходимое число реек выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.
Короб
Для изготовления экрана-короба снимают размеры с радиатора. Размеры изделия будут по ширине больше на 10 см, а по высоте на 3—5 см. В первую очередь изготавливается фасадная часть. Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.
Важно! Нельзя закрывать радиатор экраном более чем на 50%. Затем изготавливаются верхняя и боковые части в соответствии с размерами
Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки
Затем изготавливаются верхняя и боковые части в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки.
Теплоотражающий экран за радиатором
Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.
Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.
Материалы для изготовления
Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.
Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.
Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.
Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.
Функциональные возможности
Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.
Отражающие экраны устанавливаются по следующим правилам:
- Толщина изоляционного слоя должна быть не менее 5 мм.
- Отражающая сторона экрана должна быть развёрнута в сторону батареи.
Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.
Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.
Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.
На видео показано как просто и быстро сделать отражающие экраны для радиаторов.
Целесообразность
Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.
Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.
Сфера применения
Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.
Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.
Применение изнутри
Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.
Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.
Изоляция крыши
Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.
Особенно эффективна отражающая пленка при изоляции потолка бани.
Трубопроводы и вентиляция
Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:
- первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
- второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.
Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.
Как сделать?
Рамка из МДФ с металлической решёткой заполнением
Изделие представляет собой простую конструкцию в виде трехстороннего короба с крышкой. В качестве основы лицевой и боковых панелей используют металлическую сетку, заключенную в рамку из ДСП. Такой декоративный экран выглядит эстетично, но при этом не снижает теплоотдачу радиатора.
Процесс создания заключается в предварительной разметке полотна, вырезании деталей, последующей сборке и фиксации элементов. При необходимости готовое изделие можно декорировать в соответствии с оформлением комнаты, в которой экран будет установлен.
Как он греет?
Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.
«Гармошка»
Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.
Профилированный алюминий
Хороший экран для радиатора отопления
Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.
Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.
По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.
Деревянные экраны
Открытая батарея сразу бросается в глаза и в квартире ее стремятся чем-то декорировать. Для этого приходят на помощь деревянные деревянные решетки, закрывающие старые чугунные батареи, они выполняются из натуральных пород деревьев бука и дуба. Такие экраны долговечны и надежны. Они могут быть: крашенными и нет, покрытыми эмалью или тонированы. Чтобы решетки не препятствовали прохождению тепла, их монтируют не на пол, а поднимают на некоторое расстояние над полом. Для лучшей циркуляции воздуха вверху на коробе делают отверстия.
Особенно хороши деревянные решетки в детских учреждениях, где они закрывают все сантехнические элементы. Недорогие экраны изготавливаются из реечного полотна, хорошо пропускающего теплый воздух от радиаторов, и в то же время выполняют защитную функцию. Цена такого экрана начинается от 1400 р. за 1 м пог., при толщине рейки 28 мм, а вот уже покрытого лаком на водной основе будет 1600 р. за 1 м пог.
На авторские деревянные решетки, стоимость, безусловно, будет выше, но и вид гораздо эффектнее. Декоративные экраны серии «Комфорт», выполненные из МДФ размером в 55 или 70 мм и ламинированного под ценные породы дерева с использованием перфорированных панелей HDF обойдутся от 1240 до 5450 р. за экран в зависимости от его размера.
Использование ротанга в качестве наполнителя решетки еще больше удорожит ее, и она обойдется уже от 2040 до 5450 р. за экран.
Что необходимо сделать для повышения эффективности батареи с экраном
Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.
Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

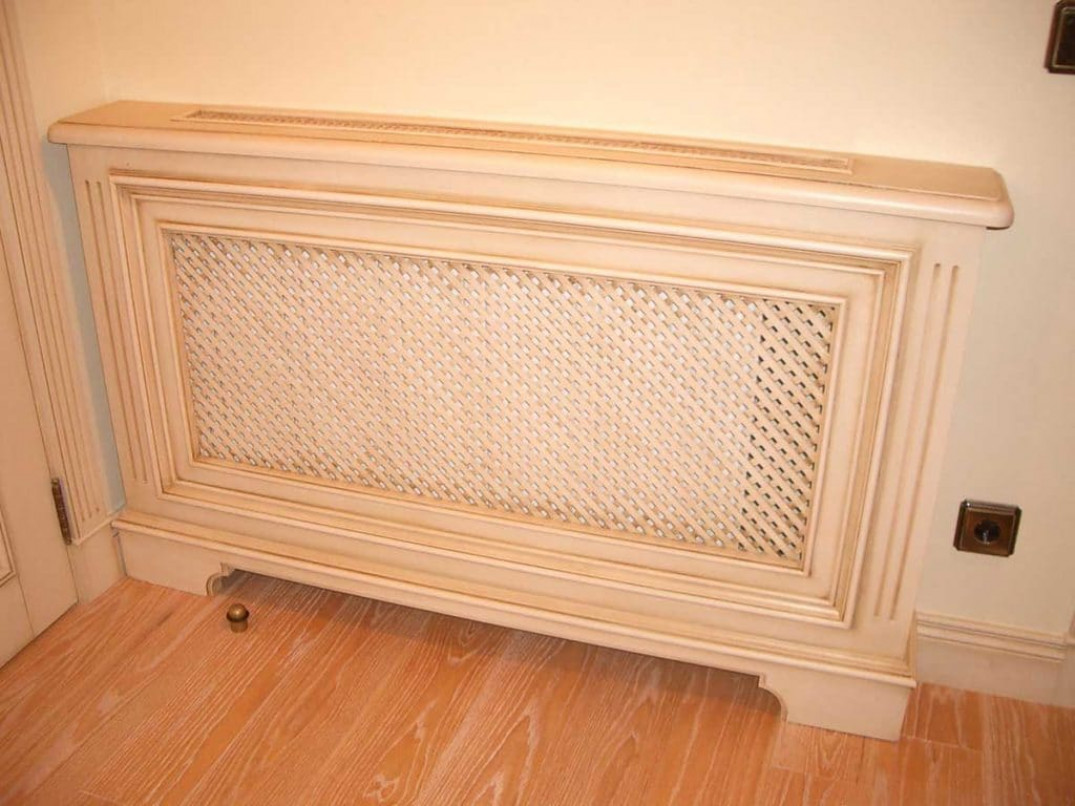

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.
