Дымоходы для газового котла в частном доме: разновидности и особенности устройства

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

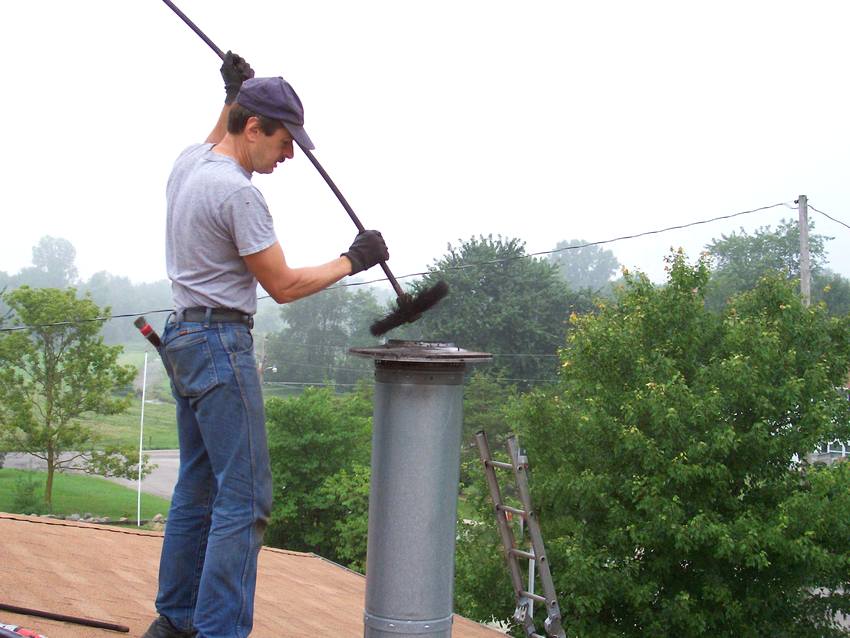

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

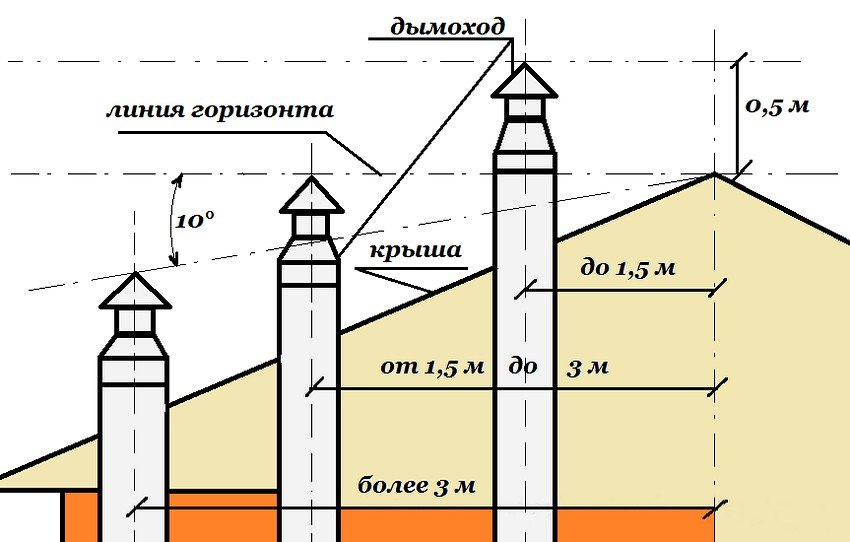

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

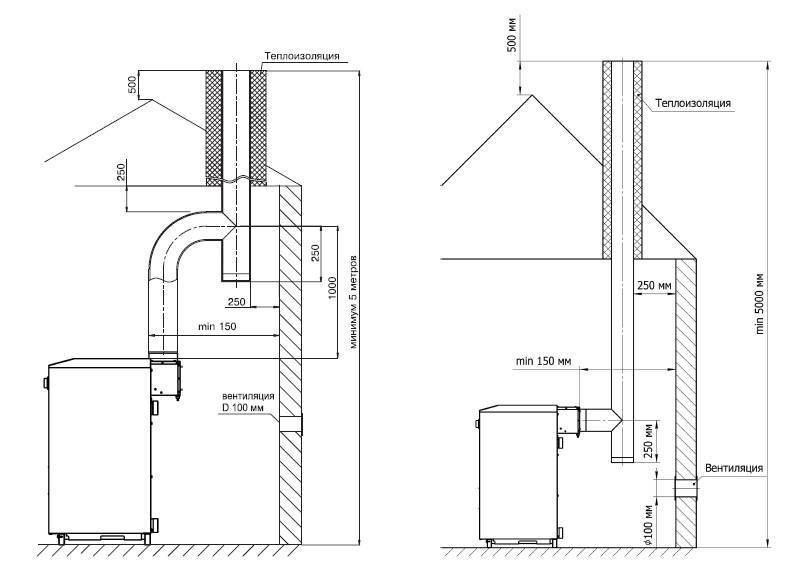

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении. Желательно установить минимальное количество горизонтальных участков

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Инструкция по установке

Устройство дымохода для газового котла подразумевает выполнение очень трудоемкой работы.

В первую очередь следует правильно собрать конструктивные элементы трубы. Если дымоход будет проходить через конструкцию дома, необходимо в этих местах установить специальные проходные элементы.

Монтаж сэндвич трубы

Устройство сэндвич-трубы для дымохода

Вам понадобятся следующие инструменты:

• металлический фартук, грибок, футляр, колено;
• металлические трубы;
• гофрированный металлический рукав;
• гильзы;
• адаптеры, тройники;
• отвертка;
• теплоизоляционный негорючий материал и термостойкий герметик.

Вне зависимости от места установки, строительство дымохода будет осуществляться в следующей последовательности:

• подготовка трубы дымохода;
• сборка деталей;
• крепление собранной конструкции к газовому котлу, фиксация ее на рабочей поверхности;
• изоляция и качественная обработка стыков и соединений.

Видеоинструкция по устройству сэндвич дымохода «Вулкан» из нержавеющей стали

Вывод дымовой трубы через стену

Если труба дымовая труба расположена вне котельной, установку газового котла необходимо начинать с вырезания в стене дымового отверстия, подходящего размера.

Расположение в стене отверстия будет зависеть от месторасположения котла.

После того, как вы сделаете разметку на стене, желательно еще раз все перепроверить, после чего можно приступать к созданию проема:

1. в готовый проем выводится часть трубы и обязательно изолируется;
2. один конец присоединяется к патрубку отопительного котла, а другой конец наращивается путем последовательного прикрепления звеньев;
3. к стене труба крепится кронштейнами, расстояние между которыми должно составлять 1-2 м;
4. когда вся конструкция трубы достигнет нужной высоты, на ее конце устанавливается конусный наконечник, обеспечивающий защиту дымохода от попадания внутрь посторонних предметов.

Как вывести дымовую трубу через крышу

Схема крепления трубы к крыше из профнастила

Монтаж дымохода в специальном помещении (котельной) следует начинать с вырезания отверстия нужного диаметра в потолке и крыше частного дома. Когда проем будет готов, к краю трубы присоединяется патрубок газового котла и другие важные составляющие.

Опорный специальный кронштейн крепит к стене трубу. При дальнейшем наращивании трубы кронштейны монтируют через каждые 2,5-3,5 м., дополнительно усиливая их стенными хомутами.

Участок, где дымоходная труба проходит через потолок, необходимо оснастить проходным патрубком. Место, где труба проходит через кровлю, в обязательном порядке должно быть оборудовано подкрышным листом. Наружная часть трубы оборудуется конусообразным наконечником и фартуком.

Когда все работы будут выполнены, необходимо тщательно изолировать все соединения и стыки. Проем в крыше дополнительно можно закрыть негорючей теплоизоляцией.

Строительство кирпичной дымовой трубы и с выводом через кровлю
https://www.youtube.com/watch?v=ekHIp5o3XLs

Пошаговая инструкция по сооружению дымоотводящей системы

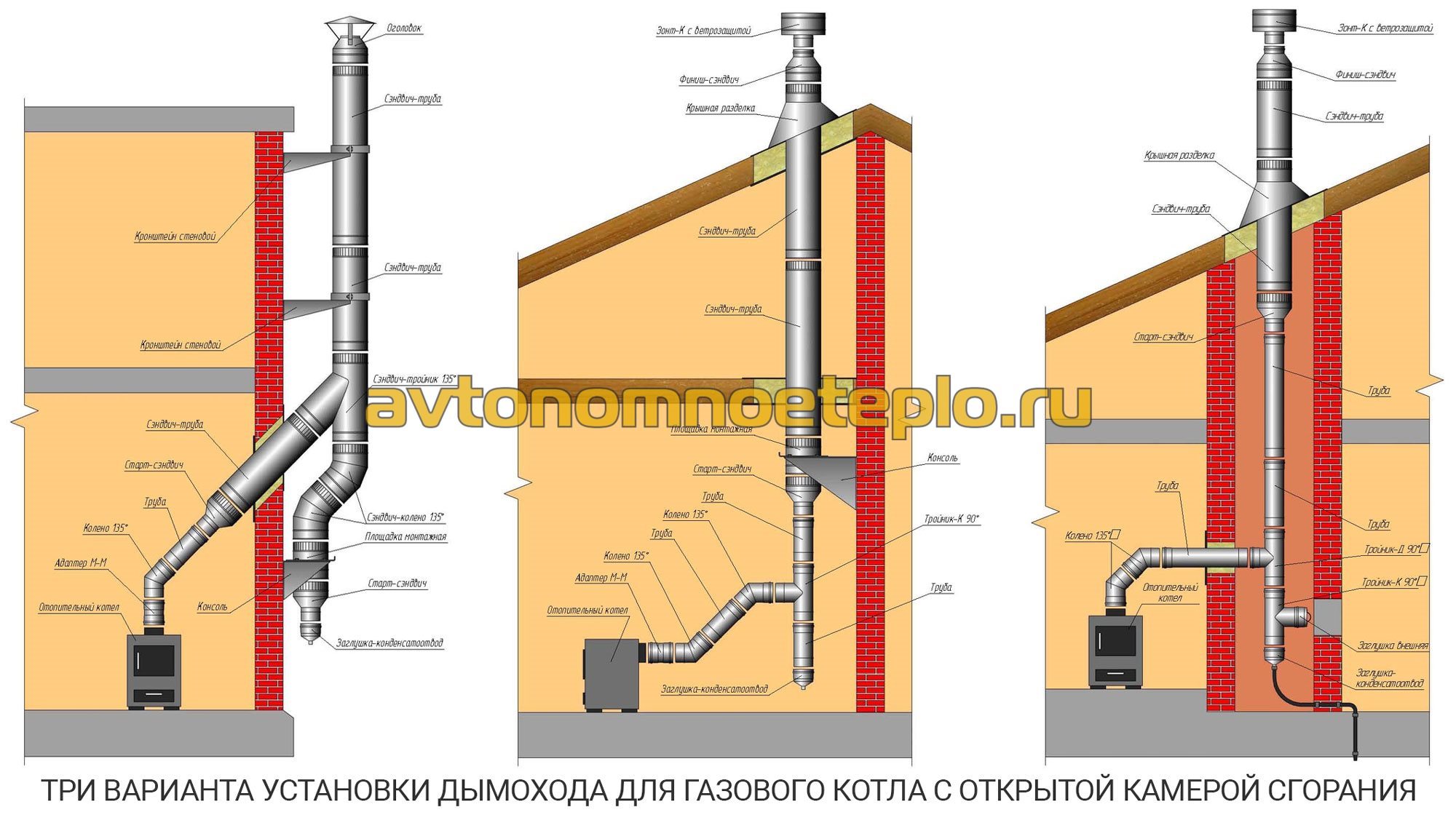

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

• монтаж внутри дома;
• монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

1. Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
2. Монтируется переходник к патрубку газового котла.
3. Устанавливается тройник с ревизией.
4. Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

1. Стыки трубы закрепляются к стенам и стропилам хомутами.
2. Монтируется специальный проходник для кровли.
3. Поднимается дымоход на проектную высоту.
4. Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

• К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
• Выполняется разметка и устройство отверстия в стене под размеры проходника.
• Монтируется труба дымоотвода из помещения дома (котельной).
• Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
• Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
• Выполняется монтаж трубы на требуемую высоту.
• Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
• Монтируется защитный от дождя и снега наконечник.
• Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

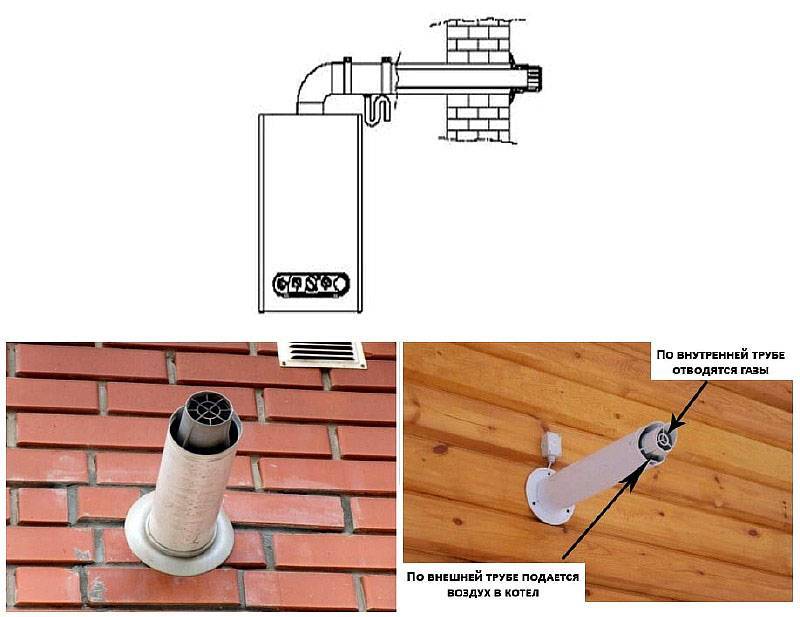

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально,  так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

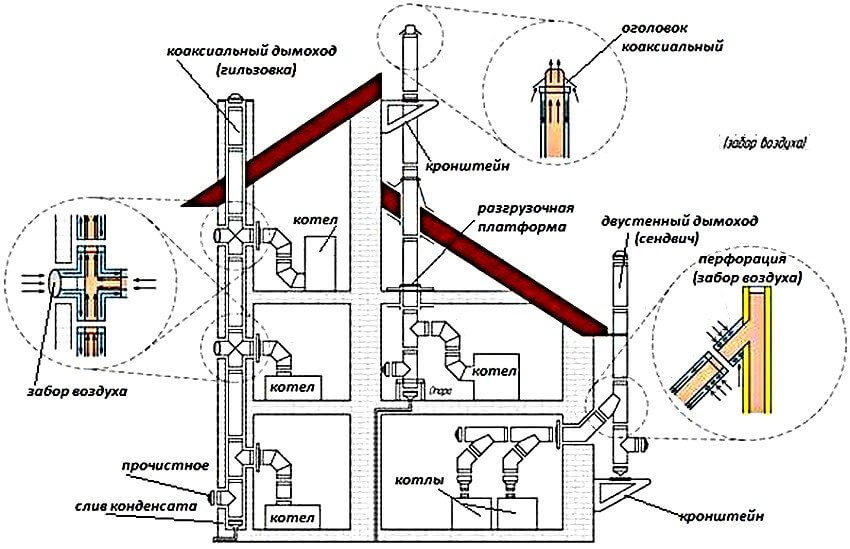

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

• труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
• коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
• керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;

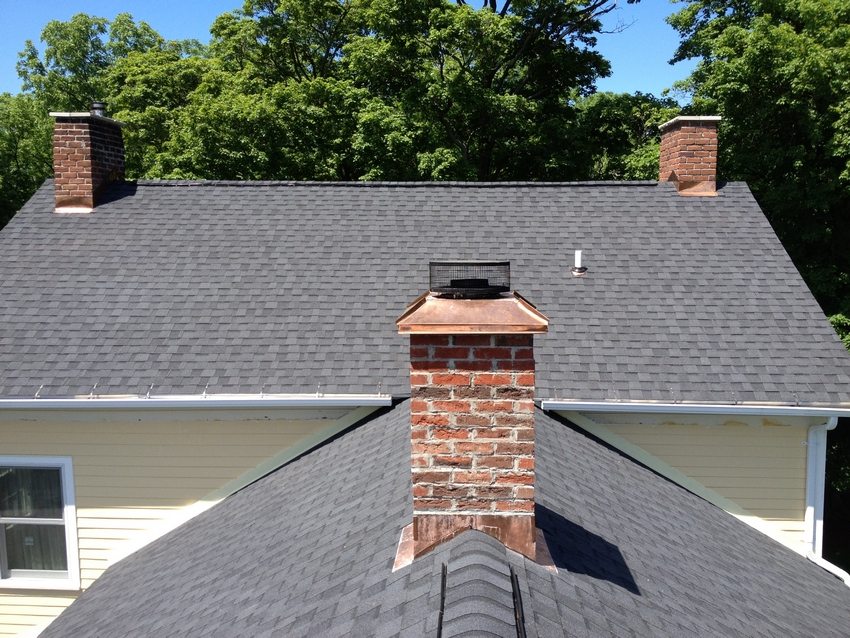

• кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя;
внутренний диаметр сэндвича зависит от конфигурации газового котла;
при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу;
все элементы нужно соединять при помощи жаростойкого герметика.. Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

• увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
• высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
• если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
• при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

• керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
• утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
• кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Зачем утеплять дымоходную трубу

Нагретые дымовые газы охлаждаются в процессе прохождения по трубе, но по пути они разогревают стенки дымохода. От того, как быстро нагреваются стенки, прямо пропорционально зависит тяга котла. В случае уменьшения тяги дым идет по наименьшему сопротивлению, т.е. поступает обратно. Чтобы этого не произошло, необходимо как следует позаботиться об утеплении дымохода.

Дополнительным фактором в пользу утепления является и такое понятие, как время преодоления момента появления конденсата. То есть время, которое затрачивается на прогрев канала внутри трубы. Оно напрямую зависит от материала, из которого сделана труба.

Так, кирпичный дымоход прогревается за 20-30 минут, а стальной за 2-5 минут.

В связи с тем, что нагретый дымоход находится в постоянном контакте с атмосферным холодным воздухом, в дымоходном канале начинает образовываться конденсат. Смешиваясь с углекислым газом конденсат образует сильный кислотный раствор, который и впитывается в стенки дымоходного канала, разрушая его.

В дымоходе из кирпича конденсат впитывается в кирпичную кладку, что приводит к ее промерзанию. Остывшая ночью кирпичная труба с утра снова разогревается. Такие перепады температур приводят к ее разрушению.

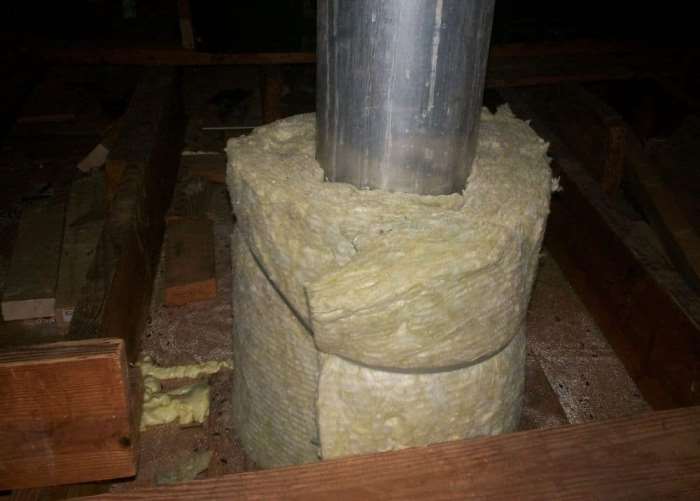

Чтобы предотвратить разрушение, дымоход утепляется легкими негорючими материалами:

• базальтовыми минераловатными плитами;
• минеральной ватой;
• стекловатой.

Утепление дымохода не только обеспечит сохранение тепла на более продолжительное время, но и продлит срок службы дымовой трубы.

Что нужно знать об отопительном котле на сжиженном газе: выгоды перехода на СУГ, перевод обычного котла на сжиженный газ, способы хранения топлива.

Как подобрать газовый котел по его основным параметрам: мощность, тип горелки, наличие регулировок, производитель, количество контуров. За подробностями перейдите сюда.

Расчет потребления газа, необходимого для отопление дома https://teplius.ru/kotly/gazovye/opisanie/rashod-gaza-dlya-obogreva-doma.html

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции – с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

• К – расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N – мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н – минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.
