Виды дымоотводов для газового оборудования
Правильный выбор дымоотвода для газового оборудования очень важен, ведь от его надежности и срока службы зависит работа всей отопительной системы. На сегодняшний день существуют такие виды дымоотводов:
- Кирпичный;
- Из нержавеющей стали;
- Коаксиальный;
- Керамический.
Ранее кирпичный дымоотвод возводился повсеместно, но сейчас он уступает более современным видам сложностью конструкции, эксплуатационными характеристиками и высокой себестоимостью. Конструкция из нержавеющей стали считается одним из лучших вариантов при установке отопления. Такая конструкция имеет сэндвич систему — когда между внешней и внутренней трубой проложен слой теплоизоляции. Это обеспечивает высокую степень пожаробезопасности и воздействию агрессивной среды.
Дымоходы для газового котла
На сегодняшний день самое высокотехнологичное устройство дымохода для газового котла — это коаксиальный дымоход. Он имеет очень аккуратный вид и высокие технические характеристики. Устроен такой дымоход по принципу «труба в трубе», что дает возможность по внешней трубе заходить воздуху для поддержания процесса горения, а продуктам сгорания выходить по внутренней трубе.
Керамические дымоотводы имеют высокие показатели жаропрочности и пожарной безопасности. Но устанавливаются не так часто, так как имеют сложность монтажа и ремонта, тяжелый вес конструкции.
Также, прежде чем сделать выбор дымоотвода, нужно учесть такие моменты, как:
- Тип оборудования;
- Мощность котла;
- Диаметр трубы;
- Монтаж.
Газовое оборудование бывает с открытой либо закрытой камерой сгорания. Дымоходы для газовых котлов с открытой камерой сгорания устанавливаются в виде круглой, прямоугольной либо квадратной трубы, диаметр которых 100 мм и больше. А для котла с закрытой камерой сгорания необходим коаксиальный дымоход, сечение которого может быть 60/100 либо 80/125.
Коаксиальный дымоход для газового котла
Этапность произведения расчётов
Расчёт диаметра дымохода для газового котла производится в несколько этапов, подробней ознакомиться с которыми вы можете в представленной ниже таблице:
Выполнение монтажа и разметки
Расчёт диаметра дымохода для твёрдотопливного котла или газового оборудования производится до выполнения любых монтажных и установочных работ.
Разметку необходимо наносить только согласно предварительно составленной инструкции или чертежу. Также узнать о том. Какой размер сечения должен быть у дымохода, можно узнать их технической документации прилагающейся к отопительному котлу.
Также разметка поверхностей наносится согласно учету таких критериев как высота и габариты системы.
К внутренней части конструкции относится кровельный пирог и различные перекрытия. Внешние – это наружные стены и дымоходная система коаксиального типа.
Расчёт дымохода для твёрдотопливного котла должен правильным образом отобразиться на этапе выполнения резки. Наверняка у вас появиться необходимость в выполнении прорезей и создании различных проёмов в стенах и перекрытиях дома.
Размеры дымохода для газового котла подобранные правильно, позволяют различным элементам и фурнитуре легко соединяться и стыковаться между собой.
Таким образом переходник или иначе- адаптер, должен соединяться с патрубком. Также любая конструкция состоит из таких элементов как ревизии и тройники. Пространство между перекрытиями дополняется специальными патрубками, а все стыки и соединения усиливаются и закрепляются хомутами, шаг которых равен около двух метров.
Для дополнительной фиксации конструкция также усиливается кронштейнами, расстояние между которыми не должно быть больше четырёх метров.
Цена на установку и сборку дымоходной системы достаточно высокая, так как в работке необходимо учитывать массу нюансов, правил.
На последнем этапе, закрепить правильность сборки и произведения расчётов нужно произведя изоляцию. Для этого выбирайте только огнеупорные, экологичные материалы.
Что следует учесть
Не зная, какой диаметр дымохода для твёрдотопливного котла вам выбрать, предварительно необходимо ознакомиться с основными требованиями к таким вытяжным системам и обязательно учесть их в дальнейшем:
- За основу берутся требования, правила указанные и расписанные в СНиПах;
- Дымоходная система в обязательном порядке должна иметь свой индивидуальный канал, посредством которого будут отводиться все продукты горения, распада. При необходимости к нему можно одновременно подключить сразу несколько устройств. Расстояние между ними при этом не должно быть меньше 75 сантиметров;
- Трубы должны обладать безупречной герметичность. Газ не должен проходить через небольшие отверстия и попадать в помещение. Именно поэтому использование дымохода из кирпича для газового оборудования недопустимо;
- Выбранный материал должен хорошо переносить регулярное воздействие влаги (конденсата), который образуется в результате резкого перепада температур, особенно в зимнее время года;
- Система должна иметь идеально гладкую поверхность внутренних стенок, с минимальным количеством шероховатостей и неровностей. Лучшее сечение – это округлое.
Произведение утепления, позволяет снизить количество конденсата
Определение диаметра дымоходных труб
Из каких элементов состоит стандартная утеплённая установка
Как собрать и соединить между собой трубы
Инструкция, которая берётся за основу всеми профессионалами, говорит о том, что канал должен иметь сечение равное отводящей газы трубе. Если сечение выходного элемента имеет диаметр равный 17 сантиметрам, значит, и сама труба должна иметь аналогичный размер.
Для произведения расчётов используем универсальную формулу:
- Число K равно числовому значению от 0,02 до 0,03;
- Числовое значение показателя Q (производительность) можно найти в технической документации, прилагающейся к котельному оборудованию;
- H – это высота дымоходной системы.
Расчет диаметра дымохода
Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения вентиляции.Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.
Рассчитаем его на примере.
Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м
Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3
Получаем: (6-3,5) *0,25+3=3,6
Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м
Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м
При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где
D- искомый диаметр;
S– найденная площадь сечения;
π — константа, примерно равная 3,14;В итоге получаем:
2√0,042/3,14=0,231м
Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.
Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.

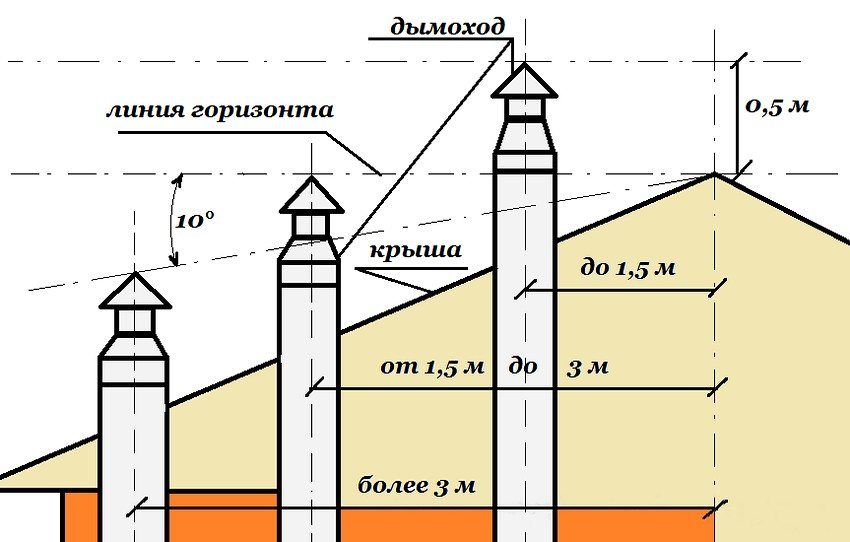

Правила возведения дымохода над крышей
Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:
- Уровень относительно конька;
- Удаление от дымоходной трубы;
- Уровень над крышей .
Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:
- Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен парапет.
- Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
- Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
- В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.
Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками
Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность
Читайте так же: Установка газового котла, Отопление частного дома.
Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.
Другие требования при расчёте дымохода
Рассмотрим другие требования, которые необходимо соблюдать при расчёте дымоходного канала для газового отопительного прибора
- дымоотводная коммуникация для аппарата, функционирующего на газу, должна заканчиваться вертикально расположенной трубой. Это необходимое правило для нормального отвода продуктов сгорания;
- в такой коммуникации разрешается определённый наклон (до 30°). Отклонение дымоотводной коммуникации в стороны должно составлять не более 1 м;
- показатель сечения участков, расположенных под наклоном ни в коем случае не должен быть меньшим, чем аналогичный параметр вертикальных труб;
- показатель сечения канала должен быть не меньшим или превышать аналогичный параметр выхлопной трубы отопительного прибора;
- сегмент дымохода, располагающийся в горизонтальной плоскости, должен иметь уклон к котлу (2 см на 1 м длины канала);
- горизонтально расположенные сегменты дымовыводящего канала должны в обязательном порядке оснащаться смотровыми окошками (ревизиями);
- в нижней точке вертикальной коммуникации обязательно должен быть установлен соединительный элемент — тройник, оснащённый отверстием для удаления конденсата;
- круглые дымоходы имеют минимальное сопротивление и осуществляют наиболее качественное удаление продуктов сгорания газовой отопительной аппаратуры;
- категорически запрещается наличие стыков дымохода на уровне межэтажных перекрытий;
- в точках поворота системы так же, как и в случае с горизонтальными участками, необходимо устанавливать смотровые люки.
Для дымовой трубы важно отсутствие большого количества изгибов и поворотов, колен должно быть не более трех
Руководствуясь вышеперечисленными правилами, можно выполнить качественную установку дымоотводной конструкции для газового отопительного агрегата.
Условия надёжной работы
Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:
Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.
Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.
Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:
| Мощность (кВт) | Диаметр (мм) | Высота (м) |
| 18 | 130 | 7 |
| 28 | 150 | 8 |
| 45 | 150 | 9 |
| 65 | 200 | 10 |
| 90 | 250 | 11 |
Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.
Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:
- Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
- Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
- Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
- Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
- Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.
Из какого материала лучше выбирать дымоход?
Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество
Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:
- Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
- Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
- Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.
Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.
Остановимся подробнее на каждом из представленных сегодня на рынке материалах.
Дымоход из нержавейки
Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.
Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.
Дымоход из керамики
Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.
Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.
Коаксиальный дымоход
Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.
Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.
Дымоход из кирпича
Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.
Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.
Асбоцементная труба в качестве дымохода
Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.
Установка дымохода своими руками: как сделать правильно?
Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.
Сэндвич-трубы состоят из трех слоев:
- внутренней трубы, по которой и отводится дым;
- слоя негорючего утеплителя, как правило, базальтовой ваты;
- внешней обшивки, которая защищает утеплитель от намокания.
Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.
Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.
Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.
Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды
Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену
Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.
Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.
Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.
Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.
Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.
При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура
Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:
- Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
- Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
- Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.
Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.
Типы котлов и дымоотводящих каналов
Газовый котел с коаксиальным дымоходом
Промышленность выпускает различные модели газовых отопительных котлов, но все типы построены двум возможным схемам: с открытой либо закрытой камерой для сгорания газа.
Определиться, какой котёл приобретать, лучше на этапе проектирования дома. От выбранной схемы зависит, как и где строить котельную, а также каким образом будут отводиться продукты сгорания.
Проект необходимо согласовать с газоснабжающей организацией — при нарушении технологии строительства, применении недопустимых материалов газовое оборудование не удастся сдать в эксплуатацию, а переделка системы газоотведения может потребовать значительных финансовых затрат.
Котлы с открытой камерой
По конструкции аппараты с открытой камерой проще устройств с закрытого типа.
Кислород для сгорания топлива подаётся из окружающего пространства. Такая особенность предъявляет дополнительные требования к организации вентиляции помещения.
Установку оборудования проводят только в отдельном помещении. Для обеспечения функционирования строят два канала для подведения воздуха и удаления продуктов от сгоревшего газа.
Среди преимуществ относительная простота конструкции без дополнительных вентиляторов, а значит без «лишних» механических частей, которые наиболее подвержены износу. Недостатками следует считать меньший КПД и необходимость строительства вертикального дымохода на уровень выше конька крыши.
Особенности оборудования с закрытой камерой
В коаксиальном дымоходе воздух засасывается по одной трубе, выходит по другой — внутренней
В газовые котлы с закрытой камерой воздух подаётся принудительно. Камера не сообщается с воздухом помещения, а отработанные газы отводятся нагнетателем.
Котлы с закрытой камерой экономичны, не требуют обустройства вертикальных каналов, используется одна коаксиальная труба. По внутренней вставке отводятся продукты сгорания, а по полости между стенками труб поступает наружный чистый воздух.
Для отвода газов не надо строить вертикальные конструкции, что удешевляет смету. С другой стороны, такой тип котлов и труб требует более частого технического обслуживания. Турбины периодически выходят из строя, что влечёт дополнительные расходы при эксплуатации.
Изготовление нержавеющих газоходов большого диаметра.
Особенности условий эксплуатации промышленных газоходов большого диаметра в системах аспирации предъявляет повышенные требования к материалам, технологии изготовления и монтажа. В противном случае не будет обеспечена нормальная и эффективная работа системы.
Главные требования – это показатели прочности газоходов и длительные сроки эксплуатации всей системы промышленной аспирации. Воздействие высоких температур не должно оказывать деформирующее воздействие на материал стенок и соединений, а содержащиеся в потоке газов конденсат и кислоты не должны приводить к их коррозии.
Материал для изготовления газоходов, наиболее отвечающий всем требованиям это нержавеющая сталь. В связи с высокой стоимости нержавеющей стали, возможно изготовление газоходов из других сортов стали, после предварительного расчета долговечности в конкретных условиях эксплуатации. В некоторых случаях для изготовления промышленных газоходов могут применяться современные композитные материалы.
Основой для производства газоходов служит листовая нержавеющая сталь с высокими характеристиками термостойкости. В сочетании с правильным технологическим процессом она обеспечивает длительные сроки бесперебойной эксплуатации газоходов большого диаметра.
В процессе производства газоходов заняты высококвалифицированные инженеры и опытный коллектив производственных рабочих. Современное оборудование и отлаженный технологический процесс позволяют производить качественную продукцию в короткие сроки. Каждый этап производства подвергается контролю специалистами ОТК, имеющими соответствующую квалификацию.
Технология производства нержавеющих газоходов большого диаметра на промышленной площадке состоит из следующих этапов:
- Разметка стальных листов корпуса газохода и элементов соединения.
- Раскрой стальных листов корпуса газохода и элементов соединения.
- Гибка стальных листов корпуса газохода и вырезка элементов соединения.
- Сварка стальных листов корпуса газохода и элементов соединения
- Закрепление теплоизоляционного и покровного слоя.
- Обязательный контроль качества газоходов.
Коаксиальный дымоход для газовых котлов: плюсы и минусы
Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.
Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.
В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.
В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».
Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:
- По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
- По внутренней трубе продукты горения выводятся наружу.
Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется. К преимуществам коаксиального дымохода относятся:
К преимуществам коаксиального дымохода относятся:
- Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
- В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
- Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.
Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее
- Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
- Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
- Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
- Собрать коаксиальный дымоход нетрудно своими руками.
Есть у коаксиальных дымоходов и минусы:
- Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
- Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
- При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.
Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения
