Душевая кабина: конструкция, компоненты, как сделать полностью самостоятельно – порядок работ

Установка душа с трапом

Перед тем, как сделать душевую кабину в пол, нужно сделать план будущей конструкции. Первым делом нужно подобрать участок для слива отработанной жидкости – это позволит установить трап и выбрать место для монтажа стенок. Разумеется, все эти нюансы должны обязательно отображаться в проекте, ведь в соответствии с ним будут выполняться все работы.

Чтобы монтировать трап, нужно заранее продумать его расположение. Данный элемент должен располагаться на высоте 15 см от уровня чернового пола. Этот фактор является одним из главных ограничений при монтаже душа без поддона – чтобы добиться такого высотного перепада, придется поднимать пол во всем помещении.

Можно попробовать обойтись без подъема, но в таком случае на входе в душ появится не очень удобная ступенька. Впрочем, поднимать пол – это тоже не самое оптимальное решение, поскольку в данном случае уменьшается высота всей ванной комнаты. Чтобы не сталкиваться с подобными проблемами, необходимо перед тем, как самому сделать душевую кабину без поддона, учесть все нюансы, связанные с данной работой и особенностями будущей конструкции.

Устройство душевой кабины без поддона состоит из следующих этапов:

• Монтаж трапа и подключение к системе канализации;
• Формирование стенок душевой кабины;
• Заливка стяжки с соблюдением уклона в сторону слива;
• Чистовая отделка душа.

Этап третий. Подготовка помещения для душевой кабинки, правильная гидроизоляция

Как советуют опытные мастера, базовое напольное покрытие обязательно должно располагаться ниже поверхности пола других помещений как минимум на 10-20 сантиметров. А чтобы установить кабинку в доме, сделанном из древесины, следует принять особые меры, направленные на защиту стен и пола от избытка влаги. С этой целью обрабатываемая поверхность заранее очищается от старой отделки, мусора и разводов. Затем выполняется обработка быстросохнущей грунтовкой, после чего можно уже смело приступать к последующим этапам.

Гидроизоляция комнаты. Вначале укладывается влагостойкая ДСП, которая впоследствии покрывается пергамином, полимерной пленкой

Важно, чтобы слои располагались с нахлестом, а щели при этом не образовывались. Для заделки стыков применяется битумная мастика (самый оптимальный вариант)

Поверх пленки тот участок помещения, на котором будет располагаться кабинка, заливается песчано-цементной стяжкой (последнюю можете дополнительно обработать специальными смесями – влагоотталкивающей, против грибка, проч.).
В качестве альтернативных вариантов могут применяться следующие материалы: гипсокартон, влагостойкая фанера, обработанная антисептическими веществами и покрыта краской, имеющей водоотталкивающую основу.
Если ваше помещение санузла изготовлено из древесины, то обязательно позаботьтесь о хорошей вентиляции, которая обеспечит естественную циркуляцию воздуха после того, как вы примете душ. В особенности, это актуально в тех случаях, когда душ совмещен с туалетом.

Также вы можете защитить помещение от горячей воды и пара (если речь идет о все том же деревянном доме) посредством изоляции от остальных помещений, то есть обустройством герметичного душа. А если при этом еще и дополнительно подключите вентилятор, то сумеете заметно продлить эксплуатационный срок всего здания.

Не забывайте, что гидроизоляция должна защищать не только стены, но также и потолок с полом, что особенно актуально для деревянных домов. Даже если шланг начнет протекать или же сломается картридж, в результате чего возникнет потоп, вы, устранив все эти проблемы, будете спокойным по поводу целостности перекрытий.

А что насчет аксессуаров?

А здесь вы должно особое внимание уделить такому важному элементу кабинки, как душевой смеситель – пожалуй, самое «слабое звено» всей ванной комнаты, в особенности, если речь идет о деревянном доме. Как правило, функциональность смесителя заметно затрудняется, если он засоряется различным мусором или, как вариант, выходит из строя картридж – в результате кран будет шуметь или протекать. Как следствие – при дальнейшей эксплуатации данное устройство быстро приходит в негодность

Поэтому рекомендуем отдавать предпочтение только тем вариантам, конструкция которых позволяет произвести ремонт без каких-либо особых трудностей

Как следствие – при дальнейшей эксплуатации данное устройство быстро приходит в негодность. Поэтому рекомендуем отдавать предпочтение только тем вариантам, конструкция которых позволяет произвести ремонт без каких-либо особых трудностей.

И неудивительно, ведь при использовании водопровода картридж нередко засоряется разного рода мелкими примесями, из-за чего сам смеситель может выходить из строя. Те же смесители, в которых применяется картридж, обладают неоспоримыми достоинствами, ознакомимся детальнее с самыми важными из них.

• Это надежные и долговечные устройства.
• Ими удобно управлять, более того, они могут «похвастаться» привлекательным дизайном и компактностью.
• При необходимости вы вполне сможете сменить старый картридж на новый. При этом следует помнить, что порой возникают трудности с совместимостью данного элемента, следовательно, отдавайте предпочтение картриджу того же изготовителя, что и смеситель.

Что же касается недостатков подобного рода конструкций, то их немного, точнее, всего один – однорычажный душевой смеситель может приходить в негодность вследствие выхода из строя главной его детали. Отремонтировать картридж точно не получится, единственный выход – установить новый элемент.

Мастер-класс по строительству душа

В работе важен каждый параметр

Важное значение имеет выбор площадки для строительства. Для душевого уголка отлично подойдет имеющаяся строительная ниша или свободный угол в ванном помещении

Для неопытных мастеров существуют специальные веб порталы с инструкциями, как сделать душевой уголок своими руками.

Следующим этапом производят выбор расходных материалов. Расчет материалов можно произвести после соответствующих замеров и подготовки чертежа. Инструкция, как сделать душевую кабину своими руками:

1. Стены подготовленного уголка шлифуют, ровняют при необходимости.
2. Поверхность стен обязательно подвергают пропитке антисептическими и противогрибковыми составами.
3. Производят монтаж поддона по уже известной схеме.
4. Далее, в зависимости от выбранного материала для облицовки, укладывают плитку, стеклянные блоки, покрывают жидкими обоями.
5. Для монтирования наружных стен и дверей понадобится изготовление каркаса. Он может быть изготовлен из металлических конструкций, к которым крепится выбранный материал (пластик, поликарбонат).

Последними устанавливают двери (купе на подвижных роликах или классическая распашная модель). Обязательно уделяют максимум внимания внутреннему оформлению:

• Затирают швы между плиткой или укладывают резиновые прокладки между смежными модулями.
• Монтируют на стену держатель для душа.
• Крепят полочки, изготовленные из пластика или хромированной стали. Подобные аксессуары весьма удобны, не боятся влаги и моющих средств.

На пол поддона укладывают резиновый коврик, который снабжен дополнительным покрытием против скольжения. Душевая установка, выполненная своими руками, отличается более индивидуальным дизайном, качественным оформлением, компактностью.

Подготовка к строительству самодельного стационарного бокса

Стационарная душевая кабина устанавливается, если планировать отделку помещения, после всех строительных работ. В этом случае канализационная разводка зависит от того, как расположены сантехнические приборы, находящиеся в комнате.

Важно! Если душ ставится на место ванной, то установить его желательно ближе к стояку канализации

Схема душевой в ванной комнате

• ограждения кабины и входная дверь;
• тип конструкции, форма, которые зависят от места расположения в доме/квартире;
• конструкция и тип входной двери;
• выбор поддона (высота, качество, материал изготовления, эргономичность);
• оборудование стока, подключение к канализации и водоснабжению;
• устройство для подвода и подачи воды;
• монтаж всех частей конструкции.

Фото 1. Схема душевой кабины. Перед установкой рекомендуется посчитать все необходимые замеры.

Что касается поддона, то возможен вариант с поддоном или без. Всё зависит от целей использования. Например, высокий акриловый поддон может компенсировать отсутствие ванной. Поддон с невысокими бортиками выполняет только сбор воды, чтобы она не попала на пол.

Душевые кабины без поддона удобны тем, что покрыты плиткой, которая менее скользкая, а значит и более безопасная. К тому же каждый может проявить строительные способности и выбрать размер и форму пола, которые впишутся в интерьер помещения.

Инструменты

• Уровень;
• карандаш и рулетка;
• мастерок для раствора и клея;
• шпатели для затирки;
• валик и кисть;
• строительный миксер для замешивания раствора.

Кроме того, необходимы сантехнические детали для обустройства слива душевой: трубы, трап или сифон.

Нужны ли дверки для душевой кабины

Самый простой, но недешевый вариант — в самодельную кабину для душа поставить дверки из стекла

Наиболее просто решается проблема с дверками, когда кабинка прямоугольная. В таком случае можно просто вырезать дверки из стекла, в зависимости от размеров. Не проблематично подобрать навесы для таких дверей, поскольку в строительных магазинах выбор немалый. Самое главное, что такие дверки придется заказывать, поскольку в них придется сверлить отверстия для навесов, а самому это сделать ох как непросто.

Что не менее важно, обычное стекло для таких целей не подойдет. Для этого подойдет стекло закаленное

Если оно и разобьется, то у осколков нет острых граней, как у обычного стекла, поэтому невозможно пораниться. Единственный недостаток такого стекла — его дороговизна. Можно сэкономить значительные средства, если заказать обычное стекло, а затем оклеить его с двух сторон полупрозрачной полимерной пленкой. Естественно, что это отберет массу сил и времени, но эффект будет таким же, как и в случае с закаленным стеклом.

Очень важно правильно наклеить пленку, придерживаясь технологии, но это тема совсем для другого разговора. Существуют и другие варианты: как вариант допустимо для этих целей приспособить листовой поликарбонат

Во-первых, получится полупрозрачная дверка, а во-вторых, ее просто установить, да и получится она легче стеклянной. Достаточно воспользоваться подходящим мебельным профилем, чтобы сделать каркас нужных размеров. После этого лист поликарбоната сажается на герметик или просто крепится с помощью шурупов

Существуют и другие варианты: как вариант допустимо для этих целей приспособить листовой поликарбонат. Во-первых, получится полупрозрачная дверка, а во-вторых, ее просто установить, да и получится она легче стеклянной. Достаточно воспользоваться подходящим мебельным профилем, чтобы сделать каркас нужных размеров. После этого лист поликарбоната сажается на герметик или просто крепится с помощью шурупов.

В крайнем случае, если не хочется возиться, можно купить готовые, заводского изготовления. Как вариант, можно приспособить пластиковые двери «гармошкой», как показано на видео.

душевая кабинка своими руками

Watch this video on YouTube

Мастер-класс по строительству душа

В работе важен каждый параметр

Важное значение имеет выбор площадки для строительства. Для душевого уголка отлично подойдет имеющаяся строительная ниша или свободный угол в ванном помещении.

Для неопытных мастеров существуют специальные веб порталы с инструкциями, как сделать душевой уголок своими руками.

Следующим этапом производят выбор расходных материалов. Расчет материалов можно произвести после соответствующих замеров и подготовки чертежа. Инструкция, как сделать душевую кабину своими руками:

1. Стены подготовленного уголка шлифуют, ровняют при необходимости.
2. Поверхность стен обязательно подвергают пропитке антисептическими и противогрибковыми составами.
3. Производят монтаж поддона по уже известной схеме.
4. Далее, в зависимости от выбранного материала для облицовки, укладывают плитку, стеклянные блоки, покрывают жидкими обоями.
5. Для монтирования наружных стен и дверей понадобится изготовление каркаса. Он может быть изготовлен из металлических конструкций, к которым крепится выбранный материал (пластик, поликарбонат).

Последними устанавливают двери (купе на подвижных роликах или классическая распашная модель). Обязательно уделяют максимум внимания внутреннему оформлению:

• Затирают швы между плиткой или укладывают резиновые прокладки между смежными модулями.
• Монтируют на стену держатель для душа.
• Крепят полочки, изготовленные из пластика или хромированной стали. Подобные аксессуары весьма удобны, не боятся влаги и моющих средств.

На пол поддона укладывают резиновый коврик, который снабжен дополнительным покрытием против скольжения. Душевая установка, выполненная своими руками, отличается более индивидуальным дизайном, качественным оформлением, компактностью.

Необходимые материалы и инструменты

Вот чем должен вооружиться домашний умелец, желающий изготовить душевую кабину своими руками:

• дрель с ударным механизмом или перфоратор;
• шуруповерт или крестовая отвертка;
• реечный уровень;
• отвес;
• газовый ключ или гаечные ключи (для подключения водопровода и канализации);
• ножовка;
• рулетка;
• что-нибудь для нанесения разметки: маркер, мел или карандаш;

Для сооружения кабины без поддона потребуется строительный инструмент: мастерок, правило, затирка и пр.

Материалы нужны такие:

1. Металлические профили, из которых будет выполнен каркас кабины. Идеальный вариант — алюминиевые детали, но они довольно дороги. Доступная альтернатива — профили из оцинкованной стали.
2. Дюбели и саморезы. Первые нужно для прикручивания каркаса к стене, вторые — для скручивания элементов каркаса между собой. В душевой кабине метизы работают в условиях не только повышенной влажности, но и прямого контакта с водой (брызги), поэтому шурупы нужно покупать фосфатированные или оксидированные. Узнать их можно по черному цвету.
3. Поддон.

Если покупать его вы не намерены, понадобятся:

• цемент;
• песок;
• рулонный гидроизоляционный материал на битумной или полимерной основе;
• утеплитель — экструдированный пенополистирол (желательно);
• сливное устройство — трап;
• керамическая плитка с нескользкой поверхностью;
• клей для наклеивания плитки и затирка для швов;
• антисептическая присадка для затирки.

Заводские поддоны изготавливают из различных материалов, которые мы охарактеризуем вкратце.

Акрил

Пластиковый поддон является самым дешевым, но и наименее прочным. Кроме того, как было сказано выше, он легко царапается, из-за чего со временем сильно страдает внешний вид. Эти недостатки компенсируются тем, что пластик является теплым на ощупь.

Неотъемлемой частью акрилового поддона является каркас из стальных элементов, без которого пластиковую посудину легко можно было бы продавить.

Душевой поддон акриловый RADAWAY RODOS A

На него нужно обратить особое внимание: в дешевых моделях каркас является хлипким, так что риск продавить акриловое днище или стенку все же остается. Если вам все же достался именно такой поддон, можно выкрутиться, установив под него в нужных местах кирпичи.. Акриловые поддоны достаточно популярны, но их следует считать бюджетным вариантом

Если финансы позволяют, лучше приобрести металлическое изделие — о них пойдет речь далее

Акриловые поддоны достаточно популярны, но их следует считать бюджетным вариантом. Если финансы позволяют, лучше приобрести металлическое изделие — о них пойдет речь далее.

Сталь

Из металлических такие поддоны покупают чаще всего, поскольку они относительно недороги и имеют небольшой вес. Последнее обстоятельство облегчает доставку и монтаж.

Недостаток стального поддона состоит в том, что он является слишком звонким, так что падающая вода обычно производит хорошо слышимый шум. Дешевые модели могут иметь тонкую стенку и из-за этого деформироваться под весом пользователя. В таком случае будет невозможно герметизировать шов между поддоном и стеной силиконовым герметиком — придется крепить к стене пластиковый или керамический бордюр.

Чугун

Более дорогое изделие и очень массивное. Для доставки и монтажа потребуются помощники, но зато не шумит и ни за что не прогнется даже под самым тяжелым пользователем.

Кабина с чугунным поддоном

Этап 1. Сборка поддона

Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху. Желательно подстелить на пол мягкую ткань, ил картонную коробку, оставшуюся от упаковки поддона. Это спасет поддон от царапин.

Положите на дно поддона каркас.

Установите 2 длинные шпильки по краям и одну в передней части, закрутив их в установочные места, предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М 12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом). Аналогично установите заднюю укороченную шпильку.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.. Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом)

Прижмите каркас к поддону, немного подтянув гайки

Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

• Крепление шпилек с уголками для установки экрана
• Крепление задней шпильки

Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбу М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

На боковые и переднюю шпильки накрутите гайки М 12 и наденьте шайбы М 12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М 12 и закрутите гайками М 12.

В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой М 12.

Накрутите на все шпильки гайки М 12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

Протяните все гайки и контргайки кроме тех,которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

Установите U-образные защелки для крепления экрана, заведя их в пазы.

Переверните поддон, снимите с него защитную пленку, установите сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

Для надежности, вы можете при сборе сифона промазать его силиконовым герметиком

Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА.ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

Затяните контргайки на ножках.

ВНИМАНИЕ!УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ
ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран шурупом (саморезом) М3х15мм, который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными заглушками.

Внимание важная рекомендация!!!

Каркас, на котором стоит поддон и ножки каркаса, служат для выставления поддона по уровню .Поэтому, под основную конструкцию подкладываются опоры (кирпич , брус дерева и т.п.)

Под душевые кабины Aquapulse, нужно обязательно подложить что-нибудь под поддон, например кирпичи.

Либо хороший вариант, это взять кусок фанеры, поставить на него поддон, обрисовать контуры. По полученному контуру выпилить очертание дна поддона. Затем, полученную фанерную заготовку, при сборке положить на дно поддона, а уж сверху фанеры прикрутить каркас. Единственное, вам надо будет более длинные саморезы.

Сборка душевой кабины Aquapulse 4106A видео

https://youtube.com/watch?v=c9-I5u3qlkQ

Как смонтировать поддон своими руками

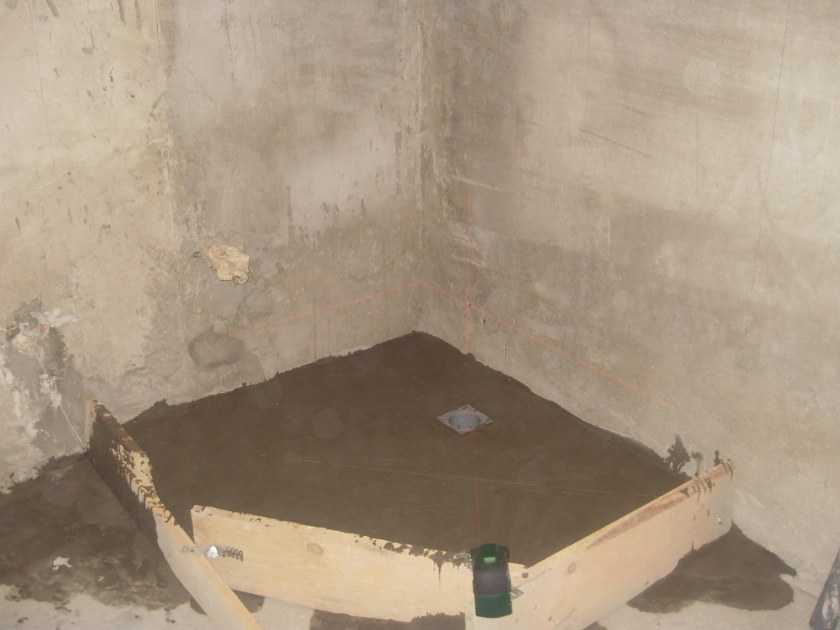

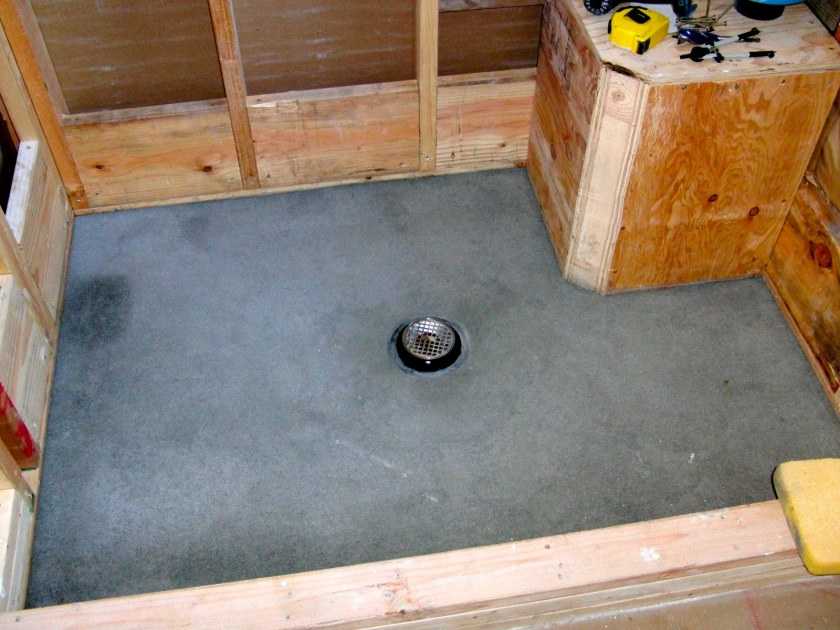

Если решено смастерить днище душевой кабины своими руками, то в качестве основы подбирается влагостойкий кирпич.

Монтируется разводка канализации и подачи воды.

Укладывается гидроизоляционный слой.

• Место монтажа обрабатывается мастикой и пленкой.

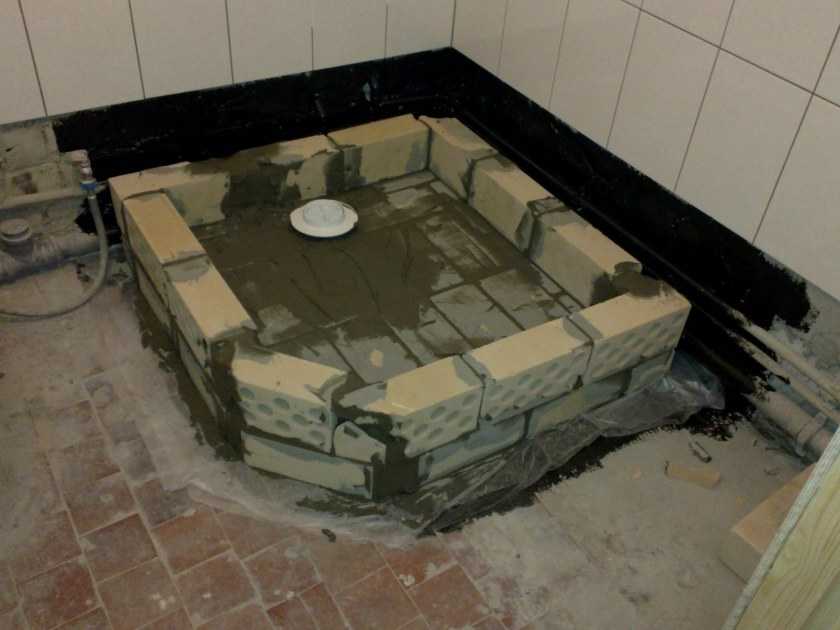

• Выстраиваются кирпичные бортики, используя влагостойкий раствор. По высоте они должны быть выше выступа трапа слива. Его уровень определяет высоту самодельного поддона. По вертикали линия бортиков соответствует стенкам кабины.

• Внутренняя часть днища заливается самовыравнивающейся смесью бетона. Слой ее 6-8 см. При этом создается уклон в сторону отверстия слива, чтобы уходила вода.
• Высохшая конструкция обрабатывается грунтовкой, мастикой.
• Последний слой для обмазывания – это смесь цемента и клея для керамической плитки.
• Сухая конструкция обрабатывается наждачкой.
• Выбирается влагоустойчивый материал для облицовки. Рекомендуется использовать мозаику. Она поможет скрыть неровности днища.

Если возведена конструкция большой высоты, то сооружаются ступеньки для кабины.

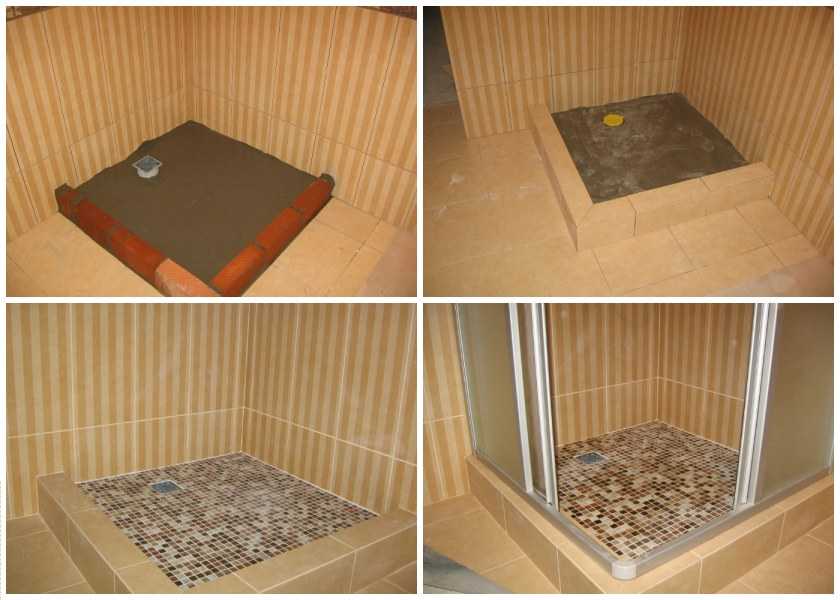

Плитка-мозаика для душа

Оригинальным дизайном и красивым глянцевым блеском обладает плитка-мозаика, которая также подойдет для облицовки задней стены. Материал не уступает по прочности керамической плитке, устойчив к влаге и механическим повреждениям.
