Что такое дюбеля для гипсокартона бабочка: 6 способов крепления
Металлический дюбель предполагает разные варианты сплава: латунь, нержавеющая сталь и пр. А пластиковый дюбель делается из нейлона, полиэтилена и т. д. По способу монтажа дюбели подразделяются на забивные и вкручивающиеся.
- Даже на очень большой площади перекрытий краб дает возможность монтажа каркаса;
- Благодаря одноуровневому крабу получается очень жесткая каркасная конструкция, нагрузка ей не страшна как статическая, так и динамическая;
- Если вы делаете подвесной потолок, то без такого крепежа, как краб просто не обойтись.
Интересно и то, что пластиковый двенадцатимиллиметровый дюбель выдержит несколько вкручиваний, что очень практично. Это и привлекает покупателя
Цена вполне соответствует качеству изделия, и не важно, он пластиковый или металлический
То есть сама по себе конструкция более чем простая: распорная или подвижная часть, и нераспорная или статичная. Во время вкручивания резьбового крепежа распорная часть расширяется, за счет этого соединение получается прочным. А благодаря кайме отверстия дюбель не проваливается в гипсокартонный лист, и не проворачивается в нем.
Пользоваться крабом несложно – краб возьмите усиками вниз, наденьте его на профиль и защелкните (с незначительным усилием). После этого с четырех концов нужно загнуть усики, прикрепите его к основному профилю. Краб установлен – можно приступать к монтажу перемычек.
Вот и все. Трудность может возникнуть лишь в подборе нужного самореза. Выбирая саморез, учитывайте, что driva имеет длину в 23 мм(пластик) и 33-44 мм (металл).
Если говорят “дюбель-гвоздь Бабочка для гипсокартона”, то имеют в виду универсальные элементы, которые можно использовать как на листовых материалах, так и в полнотелых конструкциях. Чтобы вам было понятно, ниже на фото показан пример крепления в разных типах оснований, и там и там элемент надежно зафиксирован.
Дюбель для гипсокартона Хартмут Knauf
Германская компания Кнауф получила патент на уникальный фиксатор гипсокартона, который сопротивляется повышенным параметрам нагрузок. Подобный дюбель состоит из якорной пластины, которая оснащена резьбовым отверстием и выглядит буквой «П». Для ее производства применяется защищенная цинковым покрытием сталь. Следующим элементом являются направляющие, которые исправляют положение крепежа. Они представлены двумя синими пластиковыми усиками в центре пластины.
Также имеется втулка, беспрепятственно передвигающаяся по направляющим и играющая роль фиксатора. Комплект нового германского дюбеля-хартмута содержит винт размером 5х60 мм. Прикрепленное к стене изделие выдерживает примерно 35 килограмм одного и 55 килограмм двух листов гипсокартона.
После монтажа на потолке он надежно фиксирует весящие до 6 килограмм полотна. Если применяются два дюбеля, максимальный показатель выдерживаемой нагрузки повышается до 75 кг. Установка немецкого крепежа осуществляется в отверстии диаметром 13 мм.
В пространстве между полотнами гипсокартонной обшивки и основой располагается играющая роль якоря пластинка, а ее положение меняется направляющими. Втулка смещается к лицевой стороне гипсокартона, а затем вставляется в дырку до упора. Дальше многоразовым сгибанием устраняются лишние части усиков, после чего закручивается винт.
Разновидности дюбелей для гипсокартона
Итак, какой дюбель лучше для гипсокартона? Существует несколько разновидностей, о которых стоит знать перед началом работы с гипсокартонном.
- Дюбель driva (дрива) для гипсокартона;
- Дюбель molly;
- Дюбель «Бабочка»;
- Дюбель «Гвоздь» для гипсокартона.
Все эти виды могут отличаться по выдерживаемой нагрузке, сфере применения, особенности крепления и прочее. При этом каждый из них имеет свои преимущества и недостатки в использовании.
О том, какова установлена допустимая нагрузка для дюбеля «бабочка» для гипсокартона, а также об иных его особенностях узнаете далее.
О дюбелях для гипсокартона расскажет это видео:
Дюбель «бабочка»
Данную разновидность дюбеля можно назвать упрощенной версией молли, монтаж которого также предусматривает заранее подготовленное отверстие.
После его организации потребуется ставить дюбель в гипсокартон и зафиксировать его, а уже затем при помощи шурупа прижать заднюю часть втулки к внутренней. Для этого потребуется прокрутить винт по направлению часовой стрелки. Промежуточные крылья необходимо расправить.
Преимущества у бабочки те же, что и у моли. Единственным отличием является меньшая нагрузка (до 28 кг).
Про дюбель driva пластиковый и металлический для гипсокартона поговорим ниже.

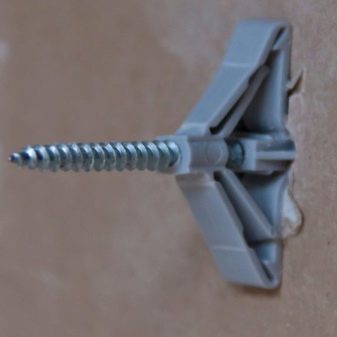

Дюбель бабочка с саморезом для гипсокартона (фото)
Дрива
Он может изготавливаться из пластика и металла. В первом случае используется полиэтилен или нейлон, а во втором – цинк.
Наиболее доступным и распространенным является дюбель из пластика. Его крепление производится в заранее подготовленное отверстие, которое было просверлено 6 мм сверлом, при помощи крестовой насадки. Когда таким образом в поверхность гипсокартона был вмонтирован дюбель, происходит вкручивание и самого шурупа.
Для лучшего крепления рекомендуется использовать крепежный элемент диаметром 3,5-4,5 мм. Единственным возможным осложнением в процессе монтажа может стать подбор шурупа определенной длины.
Крепление с использованием такого дюбеля имеет следующие преимущества:
- Нет необходимости иметь свободное пространство за листом гипсокартона.
- Доступная стоимость дюбеля.
- Максимально допустимая нагрузка на соединение при помощи пластмассового дюбеля составляет 25 кг, а для металлического – более 30 кг.
О том, какую нагрузку может выдержать дюбель молли для гипсокартона, а также об иных его особенностях узнаете далее.

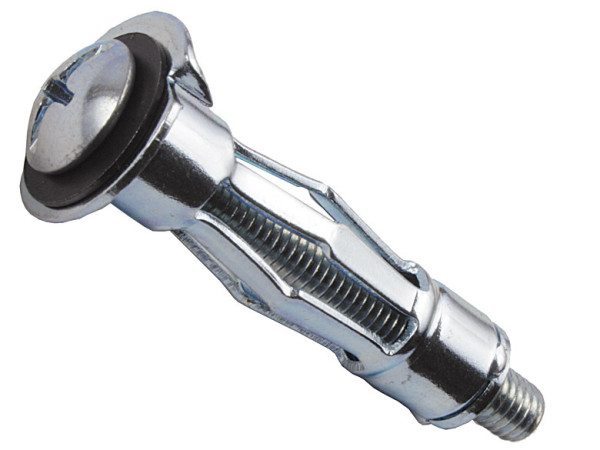

Молли
Данный вид имеет отличия от предыдущего по типу монтажа. Чтобы произвести его установку, потребуется подготовить отверстие сверлом диаметром 8 мм, после этого можно вставлять сам дюбель. Благодаря бортику с зубцами происходит плотное вхождение в гипсокартон без последующего прокручивания анкером. Далее при помощи специального винта, который входит в комплект, а также отвертки (шуруповерта) происходит его плотное прижимание непосредственно к материалу.
Преимуществами данного типа являются:
- В комплект к дюбелю входит и шуруп.
- Способность выдерживать нагрузки до 40 кг.
- Возможность произвести их демонтаж.
Единственным недостатком является их относительно высокая стоимость.
В этом видео рассмотрен дюбель молли:
Гвоздь
Эта разновидность используется для создания стационарного крепления, которая не подразумевает последующего демонтажа конструкции. Можно применять при монтаже дверных проемов, карнизов, плинтусов и прочее.
Дюбель вставляется также в заранее приготовленное отверстие, а затем забивается гвоздем при помощи молотка. Главным преимуществом является быстрота установки.
Помимо разновидностей данного приспособления, существуют их отличия и по материалу, из которого они изготовлены. Так встречаются дюбели из металла, пластика и нейлона. Первый вариант считается наиболее прочным, надежным и дорогостоящим, остальные же являются более доступными, но в тоже время, менее прочными и надежными.
Про размеры и иные параметры дюбелей для гипсокартона (бабочка, молли и т.д.) читайте ниже.
Гипсокартон с дюбелем
Особенности монтажных работ
Если вы решили своими руками произвести установку крепежных элементов, то следует знать несколько важных моментов, которые могут повлиять на эффективность рабочего процесса.
Можно сказать, это краткая инструкция к любым монтажным работам, связанным с гипсокартоном.
Бабочки в гипсокартон следует забивать молотком, чтобы они там не болтались
Если вы рассверлите слишком большое отверстие, то дюбель не будет держаться.
Обратите внимание, что толщина изделия, которое будет крепиться на бабочку, не должна превышать 5 мм. Более громоздкие конструкции следует крепить на другой саморез, который имеет большую длину.
За гипсокартоном должно быть не менее 35 мм, чтобы саморез смог нормально закрутиться и прижать упор.
Вкручивать саморезы лучше отверткой, чтобы не сорвать пластиковые грани упора
На больших оборотах часто пластик лопается.
Статья по теме: Как обшить дверь вагонкой: рекомендации, преимущества материала
Разнообразие на строительном рынке
Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.
Дюбель “Дрива”
Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.
Толщина полотна должна быть не менее 9 мм.
Чаще всего дюбеля “Дрива изготавливаются из пластика, но бывают и металлические.
Металлическая “Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию
- Считаются самым легким видом крепления для гипсокартона.
- Фиксация осуществляется за счет редкой и широкой резьбы. Такой способ не позволяет крошиться гипсу, обеспечивая надежную фиксацию дюбеля для гипсокартона.
- Для “Дривы не требуется предварительное сверление отверстия. Дюбель можно вкрутить при помощи обычной отвертки или шуруповерта.
Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.
Дюбель “Зонтик”
Еще одна разновидность крепления, внешне напоминающая зонтик.
Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.
- Если сравнивать его с другими видами, то он по праву считается самым мощным крепежом. Поэтому чаще используется для навески шкафов, водонагревателей и карнизов для штор.
- Раскрываясь в пустоте, “зонтик распределяет всю нагрузку на большой площади, что не позволяет гипсокартону испытывать напряжение в одной точке.
- Может быть укомплектован Г-образными крючками, крюками и шурупами с проушиной.
Различные варианты дюбелей имеющихся в продаже
Дюбель “зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.
“Зонтик”, он же “Молли — подходит для различных конструкций и материалов
Дюбель “U”
Вид крепления, который изготавливается из полипропилена.
Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.
- Может быть двух вариантов: с бортиком (упорная шайба) и без борта. Отличие лишь в том, что наличие борта не позволяет дюбелю провалиться в материал.
- Цена довольно приемлема, все-таки это пластик.

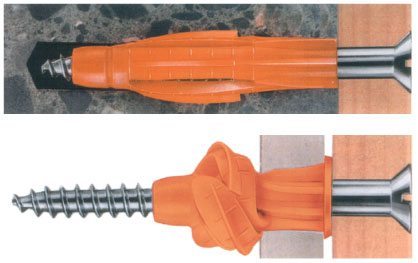

Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона
Дюбель “Бабочка”
А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.
Его достоинства ответят на вопрос, почему он столь популярен?
- Толщина одного пластикового дюбеля 10-12 мм, что вполне достаточно, чтобы выдержать несколько циклов вкручивания и выкручивания саморезов.
- Упор, который образуется с противоположной стороны гипсокартона, распределяет нагрузку на большую площадь, делая место сверления менее уязвимым.
- Продольные ребра не дают дюбеля прокрутиться, что увеличивает эксплуатационный срок крепежа для гипсокартона.
Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.

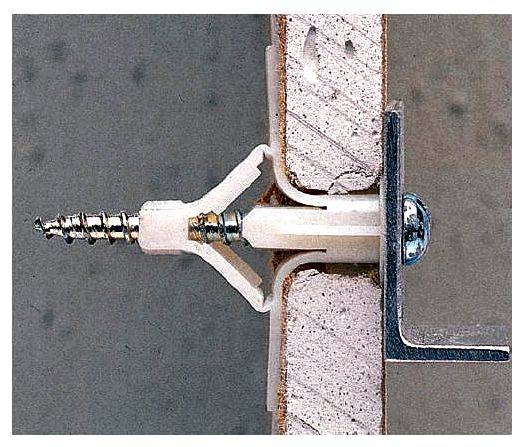

Посмотрите на фото, как дюбель бабочка ведет себя в материале.
Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления
Правила закрепления дюбеля-бабочки
Крепление дюбеля-бабочки осуществляется всего за пару минут. И, тем не менее, и здесь нужны свои правила. Стоит их учитывать.

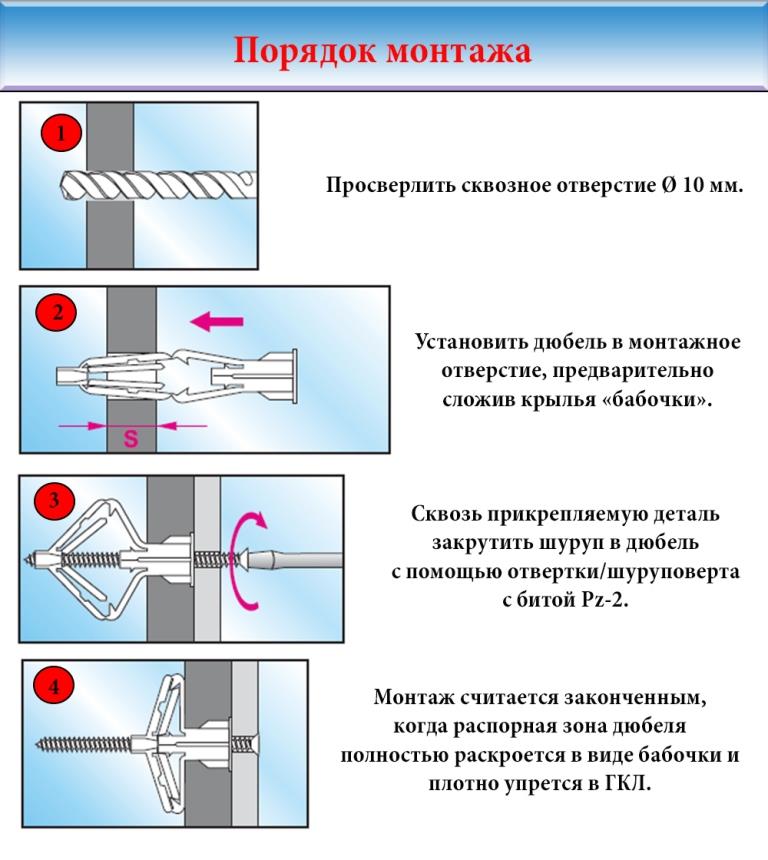

Как закрепить дюбель:
- Сначала отмечается место, где будет крепеж;
- Дрелью просверливается отверстие – такое, чтобы в него вошел пластмассовый дюбель;
- Это отверстие должно быть примерно на 4 мм шире дюбеля – дюбель немножко расширится, когда в него войдет саморез;
- На саморез надевается крепеж, на котором и следует подвесить нужный предмет;
- До упора саморез закручивается в дюбель: в этот момент дюбель складывается за ГКЛ, и это можно ощутить во время закручивания;
- С небольшими усилиями потяните за внешний крепежный элемент, так проверяется прочность крепления.
Иногда крепеж-бабочка и саморез, что к этому крепежу прилагается, оказываются длиннее, чем пространство между стеной и плитой гипсокартона. В этой ситуации дрелью просверливается углубление в стене, которое позволяет без проблем засунуть анкер-крепеж, закрутить саморез.
Дюбель для гипсокартона Fischer, Дрива, Молли
Для установки гипсокартоновых листов используются специальные крепления, которые обеспечивают нужную жесткость монтажа и каркаса. В частности, это металлический или пластиковый дюбель для гипсокартона, который бывает различных форм и видов.
Дюбель – это крепежное изделие, которое используется для установки каркаса с целью монтажа гипсокартона или непосредственной обшивки листами уже готовой несущей конструкции. Существует очень много видов дюбелей, которые классифицируются по форме и типу установки. По виду крепления они бывают:
Классический дюбель ГОСТ 28457 – 90 представляет собой основание, в которое устанавливается саморез. Он используется для крепления профиля (металлического или деревянного) к стене. Особенностью является прочность и высокая износостойкость. Кроме того, эта деталь обеспечивает «мертвое» сцепление. Из-за того, что на ножке крепежа присутствуют зазубрины разного размера, после монтажа её нельзя будет вытащить. К недостаткам можно отнести необходимость предварительно просверлить отверстие в стене. Для этого нужен будет перфоратор. Еще минусом является то, что применять такую установку можно не на всех поверхностях. Древесина и пенобетон могут начать крошиться под механической нагрузкой.
Фото — зонтик
Дюбель-гвоздь – это крепление для монтажа листов гипсокартона непосредственно на каркас. Их можно использовать как для деревянного, так и металлического профиля. Они бывают с резьбой и без неё. Такой крепёжный элемент выдерживает до нескольких сотен килограмм нагрузки в зависимости от размера ножки.
Фото — гвозди
Дюбель бабочка для гипсокартона (производства Fischer PD или других) является комбинированным. Он состоит из пластикового основания (бабочки) в которую завинчен шуруп. Во время монтажа бабочка прижимается к месту стыка, создавая максимально плотное сцепление с шурупом. Это гарантирует защиту от выпадения элемента.
Фото — распорные бабочки для гипсокартона
По форме головки и резьбы дюбеля бывают дрива (driva), молли и зонтик (они могут использоваться не только для гипсокартона, но и для установки подвесных потолков, полок, карнизов).
Дрива – это пластиковые или металлические установочные элементы, которые отличаются широкой и редкой резьбой. Такая нарезка отлично подходит для хрупкого гипса, который крошится под воздействием мелкой резьбы. Они очень просты в использовании за счет скрытой крестовой головки. Мягко входят в материал и не требуют предварительной обработки отверстия сверлом.
Дюбель-зонтик (Молли, Molly) необходим не только для установки гипсокартона на стены или каркас, он часто применяется для навесного потолка за счет своей необычной формы. Сейчас существует очень много различных конструкций (открытые, закрытые зонтики, круглые и т. д.). Основным достоинством является то, что это распорный дюбель, т. е. при монтаже он раскрывается на поверхности и равномерно распределяет нагрузку, что повышает механическую стойкость. Нужно отметить, что такой дюбель может использоваться для двойного потолка, установки люстры, бра и прочего.
Фото — молли с кольцом
Для экономных хозяев были изобретены бюджетные дюбеля U – их особенность в материале, они производятся только из пластика. Для них также не нужно дополнительно просверливать отверстия в стене. Они бывают с бортиком и без него. Бортик необходим для контроля глубины вхождения крепежа. Форма головки преимущественно скрытая.
Фото — пластиковый Дрива
Также классификация производится по материалу. Для установки гипсокартона используются:
Металлические являются наиболее практичными, но и дорогими. Они выдерживают большие нагрузки (в среднем такие дюбеля рассчитаны на вес гипсокартона до нескольких сотен килограмм). Многие производители дополнительно обрабатывают металл специальными соединениями от коррозии.
Пластиковые и нейлоновые – это более современные варианты, которые изготавливаются из соединений пластика. Они более доступные, легкие и не поддаются ржавлению. Но при этом имеют меньшую механическую стойкость, чем металлические. К тому же у них более низкий порог нагрузок.
Основные виды крепежа
Рассмотрим две разновидности дюбеля «бабочка» в зависимости от материала, из которого они изготовлены:
- Металлические. Данный тип крепежного элемента является самым прочным, долговечным и практичным. Дюбель способен легко выдерживать огромные нагрузки (сотни килограмм). Не стоит бояться того, что деталь со временем покроется ржавчиной. Ведь производители обрабатывают изделие специальным составом против коррозии. Однако один минус у металлического варианта все же есть. Это его довольно высокая стоимость. Но если соотнести цену со всеми достоинствами такой покупки, то она уже не выглядит такой большой.
- Пластиковые или нейлоновые. Это наиболее современные на сегодняшний день варианты дюбелей. Они также отличаются прочностью, но при этом мало весят. Крепеж из пластиковых соединений легко найти в продаже, а его стоимость доступна для каждого. Однако устойчивость к большим нагрузкам и механическим повреждениям, несомненно, ниже, чем у металлических аналогов.
Дюбель «бабочка» 8х28
Это самый маленький тип крепежа, который отличается хорошим качеством, доступностью и бюджетной стоимостью. Подходит для работы с легкими конструкциями и небольшими нагрузками.
Приобретайте вариант размером 3,5х35 миллиметров. Саморез может быть оцинкованным или нет. Выбор зависит от того, на видном ли месте будет располагаться элемент.
Затем сожмите пальцами «бабочку» и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны. В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм.
Дюбель «бабочка» 10х50
Данный вариант крепежного элемента заметно отличается от предыдущего. Его распорные части гораздо больше, также внутри их есть пара специальных «язычков», которые обеспечивают дополнительную надежность при креплении анкера. Это наиболее распространенный вид дюбеля «бабочки» из всех, предложенных сегодня на рынке.
Его изготавливают из нейлона, полипропилена и даже полиэтилена
Важно, чтобы крепеж не был слишком жестким, а оставался довольно упругим. Так он точно не сломается в процессе монтажа
Способ монтажа данного элемента схож с предыдущим вариантом. Однако для него следует приобрести саморезы большего размера. Кстати, если вам необходим дюбель меньших габаритов, попробуйте заказать деталь размером 6х40.
Универсальный дюбель
Еще такой крепеж называют – дюбель-гвоздь «бабочка» для гипсокартона. Подобные элементы можно применять не только для листовых, но и для полнотелых материалов. Поскольку анкер такого типа является универсальным, он заслужил большую популярность. Особенно востребованы варианты из нейлона благодаря эластичности материала. По длине и диаметру универсальный дюбель может быть разным. А значит, вы без труда найдете для себя подходящий вариант.
Однако не стоит использовать данный крепеж для тяжелых габаритных конструкций. Если вы нуждаетесь в надежной фиксации, советуем пробрести более прочные элементы, например металлические
Но также крайне важно правильно подобрать длину самореза, чтобы она не повреждала материал и обеспечивала максимальную прочность конструкции
Разнообразие на строительном рынке
Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.
Дюбель «Дрива»
Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.
Толщина полотна должна быть не менее 9 мм.
Чаще всего дюбеля «Дрива изготавливаются из пластика, но бывают и металлические.
Металлическая «Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию
- Считаются самым легким видом крепления для гипсокартона.
- Фиксация осуществляется за счет редкой и широкой резьбы. Такой способ не позволяет крошиться гипсу, обеспечивая надежную фиксацию дюбеля для гипсокартона.
- Для «Дривы не требуется предварительное сверление отверстия. Дюбель можно вкрутить при помощи обычной отвертки или шуруповерта.
Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.
Примеры монтажа различных дюбелей
Примеры монтажа различных дюбелей для гипсокартона и твердых оснований, дюбель с воротником, дюбель хомут,…
Дюбель «Зонтик»
Еще одна разновидность крепления, внешне напоминающая зонтик.
Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.
- Если сравнивать его с другими видами, то он по праву считается самым мощным крепежом. Поэтому чаще используется для навески шкафов, водонагревателей и карнизов для штор.
- Раскрываясь в пустоте, «зонтик распределяет всю нагрузку на большой площади, что не позволяет гипсокартону испытывать напряжение в одной точке.
- Может быть укомплектован Г-образными крючками, крюками и шурупами с проушиной.
Различные варианты дюбелей имеющихся в продаже
Дюбель «зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.
«Зонтик», он же «Молли — подходит для различных конструкций и материалов
Дюбель «U»
Вид крепления, который изготавливается из полипропилена.
Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.
- Может быть двух вариантов: с бортиком (упорная шайба) и без борта. Отличие лишь в том, что наличие борта не позволяет дюбелю провалиться в материал.
- Цена довольно приемлема, все-таки это пластик.
Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона
Дюбель «Бабочка»
А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.
Его достоинства ответят на вопрос, почему он столь популярен?
- Толщина одного пластикового дюбеля 10-12 мм, что вполне достаточно, чтобы выдержать несколько циклов вкручивания и выкручивания саморезов.
- Упор, который образуется с противоположной стороны гипсокартона, распределяет нагрузку на большую площадь, делая место сверления менее уязвимым.
- Продольные ребра не дают дюбеля прокрутиться, что увеличивает эксплуатационный срок крепежа для гипсокартона.
Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.
Посмотрите на фото, как дюбель бабочка ведет себя в материале.
Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления
