Выбор и установка дренажных труб: 3 вида материалов

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

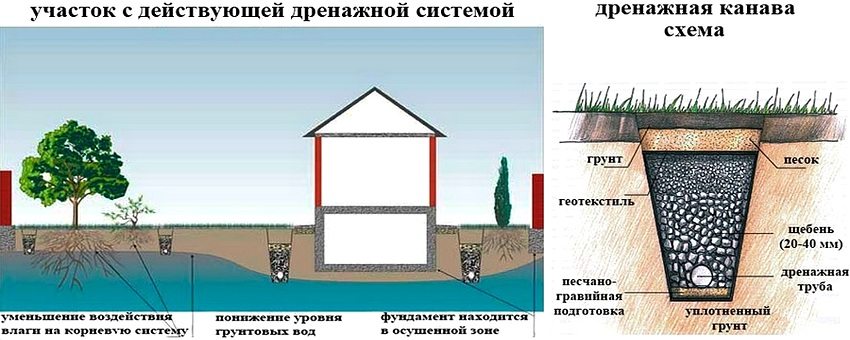

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

• повышенная влажность грунта;
• формирование плесени;
• затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
• формирование мерзлоты;
• появление луж на мощеных покрытиях;
• образование наледи на пешеходных дорожках;
• загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

• асбестоцементными;
• керамическими;
• пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала	Цена, руб./пог.м
Асбестоцемент	258,2
Керамика	650
Пластик	237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

1. Длительные сроки службы.
2. Высокий показатель прочности.
3. Полная неуязвимость перед коррозией.
4. Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
5. За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
6. Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.

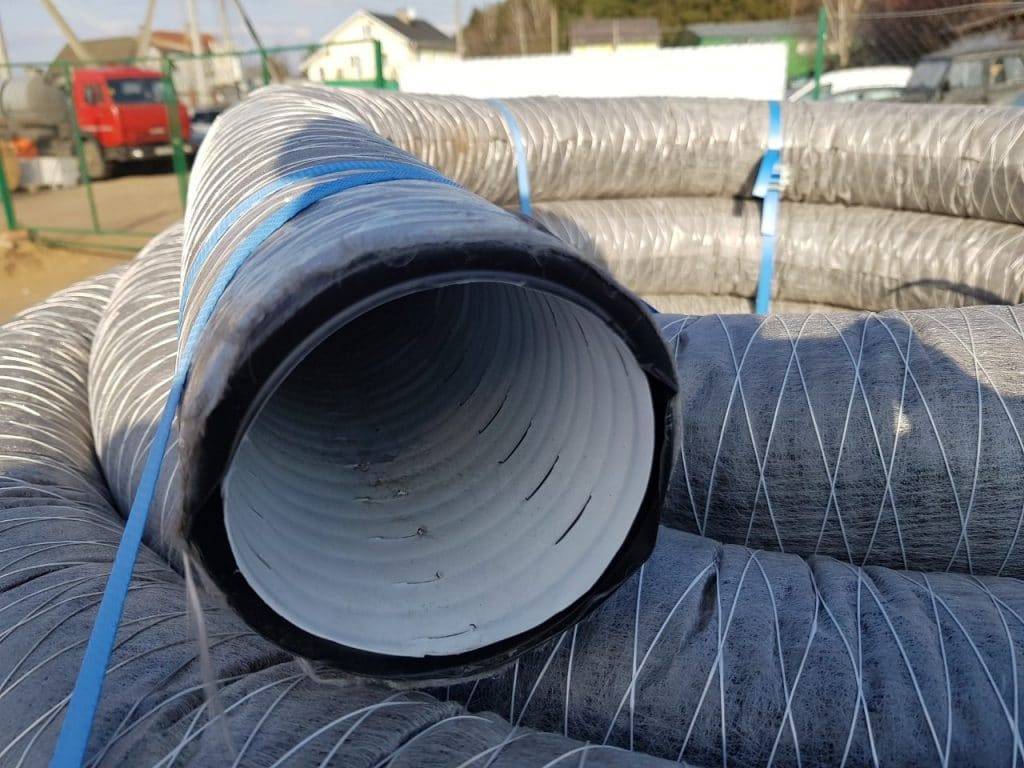

7. Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
8. Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

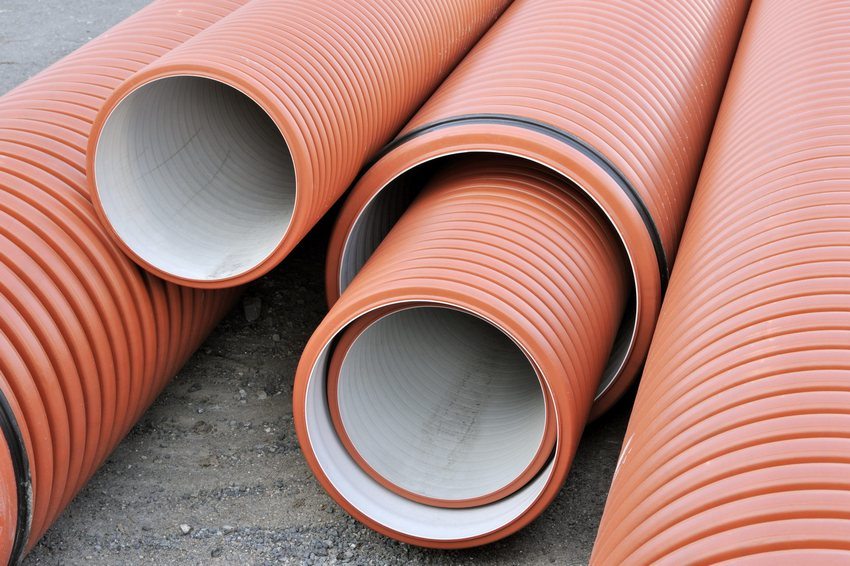

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

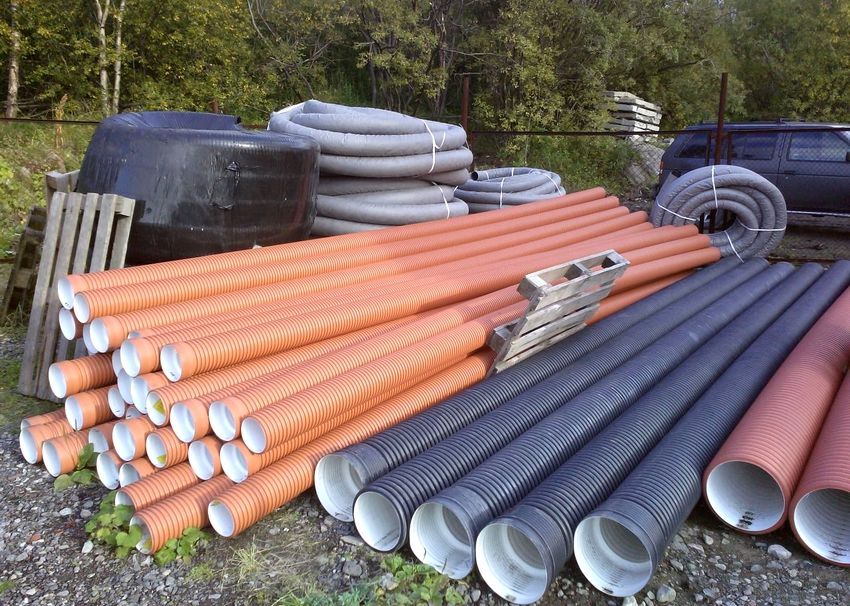

Ассортимент пластиковых труб включает несколько категорий изделий:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Принцип действия дренажных труб

Задача при создании дренажной системы состоит в том, чтобы дать возможность лишней влаге быстро вытечь за пределы участка. Для этой цели используются трубы из различных материалов с отверстиями в стенке. Свободная жидкость легко проникает через них внутрь канала и стекает в сторону уклона

При создании дренажа очень важно соблюсти стабильную разность уровня, которая должна составлять не менее чем 1:100. Чтобы предотвратить засорение отверстий в стенке, трубы укладываются с использованием различных фильтров

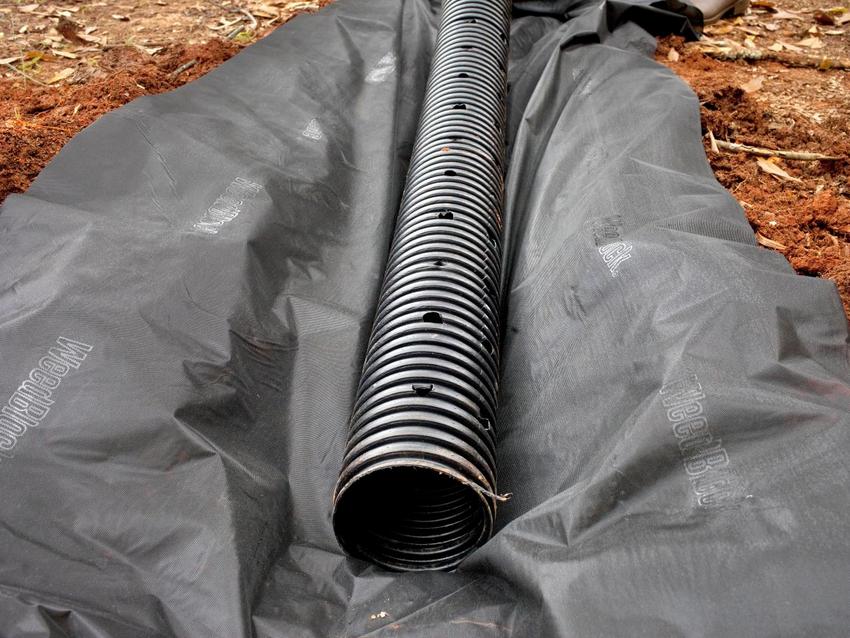

Дренажная система труб представляет собой обёрнутые в геотекстить и присыпанные грунтом трубы

Дрены укладываются в траншеи и сходятся в смотровых, поворотных и коллекторных колодцах, откуда перетекают в накопительную ёмкость специальной конструкции.

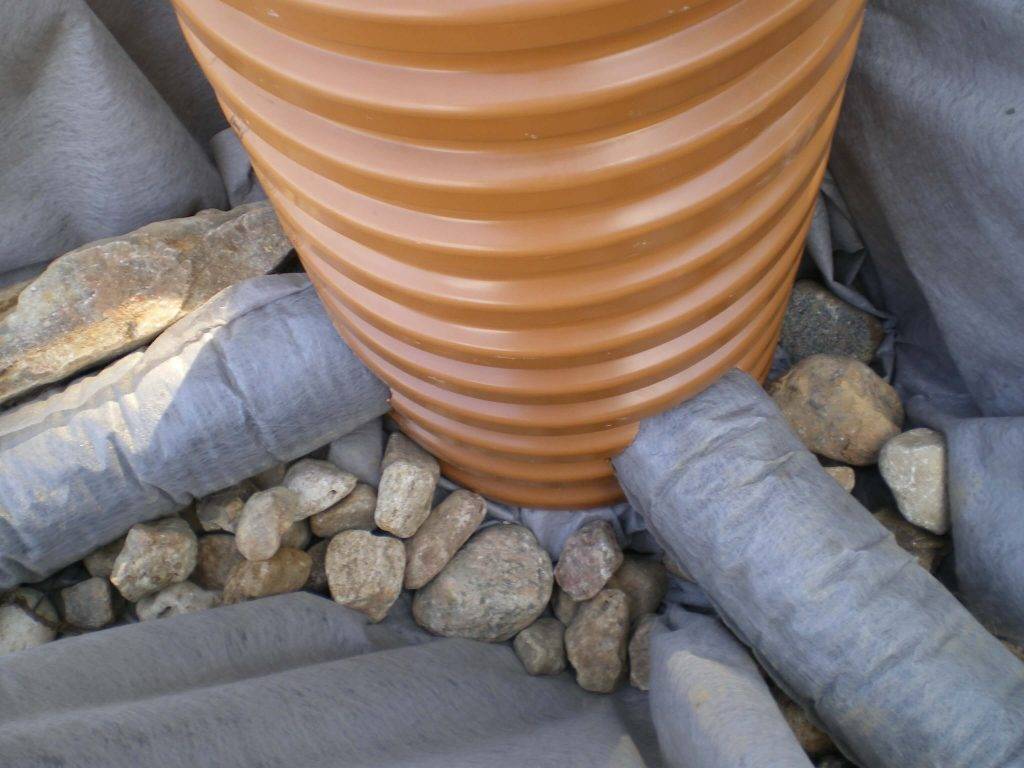

Поворотный колодец для сбора жидкости и обслуживания всей системы соединяет в себе несколько дренажных труб

Нужно отметить, что использование труб для дренирования — не единственный вариант устройства водоотвода. Применяются и другие способы организации сточных систем.

Вариантов устройства дренажной системы своими руками с минимальными затратами материалов несколько

Различают три вида дренажа:

1. Открытые дренажные устройства, представляющие собой канаву глубиной до 70 сантиметров. Эстетичность исполнения и санитарное состояние не могут не вызывать вопросов.
2. Засыпные устройства — та же канава, на дне которой укладывают крупный камень, битый кирпич или колотый бетон, засыпают гравием. На поверхности проводится рекультивация почвы. Устройство долговечное, но в случае заиливания очистка невозможна. Долговечность системы можно увеличить, если сток окружить фильтрующей прокладкой из геотекстиля.
3. Закрытая дренажная система из перфорированных труб — самый надёжный и долговечный способ организации стока. В то же время и наиболее дорогой.

Размеры труб для дренажных систем

Этот показатель для сливов различной производительности подбирается в пределах 100–1 тыс. миллиметров по диаметру. Стандартная длина изделий составляет 6 или 12 метров. Толщина стенки, определяющая прочность трубы, подбирается в зависимости от глубины заложения системы. При дренировании верховодки для систем глубокого заложения предпочтительно использовать максимальные толщины. Устройство поверхностного дренажа ливневых сточных систем предполагает использование минимальных стенок, поскольку здесь трубы не несут больших нагрузок.

Размеры труб могут значительно варьировать — всё зависит от ваших потребностей

Для частного загородного дома размер подбирается от 150 миллиметров. Следует заметить, что возможны другие размеры, иногда изделия разных производителей отличаются от остальных.

Помимо дренажных труб в сливных системах широко используются фитинги — соединительные детали, позволяющие монтировать трубопроводы любой конфигурации.

Для монтажа сливных систем используются различные фитинги

Для создания качественных дренажных систем следует подбирать трубы и фитинги одного производителя.

Для частного подворья диаметр трубы подбирается от 100 миллиметров.

Какая дренажная труба используется для канализации своими руками

Дренажные трубы имеют свои особенности. Выбирают специальные изделия с множеством отверстий. Благодаря им вода попадает в дрены и впитывается в землю.

Материалы труб для дренажа:

• Асбестоцементные;
• Керамические;
• Пластиковые.

Чаще всего используют пластиковые трубы. Этому выбору способствует ряд причин. Так полимер отличается небольшим весом, так как он легче асбестоцемента и керамики. Так проще выполнять монтажные работы. К тому же данный материал достаточно прочный и недорогой.

Популярность пластика обуславливается и другими преимуществами. Так полимер относится к долговечным материалам. Он устойчив к воздействию коррозий и других агрессивных процессов. Порадует и пропуская способность труб, они абсолютно гладкие и практически не засоряются.

Ил также не может засорить пластиковые трубы. Если дрены обернуты геотекстилем, то мелкий мусор не забивает отверстия. Грунтовые воды легко проникают в систему дренажа. При этом на рынке представлен большой выбор труб разных размеров. Это позволяет полностью оборудовать дренажную систему.

Пластик простой в уходе. Эксплуатация подразумевает периодический осмотр труб. Раз в год может потребоваться прочистка системы.

Что такое геотекстиль

Геоткань — это полотно из полимерных нитей, сплетенное на ткацких станках, либо изготовленное нетканым способом (иглопробивание, термо- или гидроскрепление). Изготавливается из одной длинной нити (мононити), либо из связывается между собой из обрезков по 5-10 см (т.н штапель).

Производится материал из разнообразного сырья, натурального и синтетического. Это хлопок, шерсть, лен, вискоза, полиамид, полипропилен, полиэфир. Используются и текстильные отходы. Смесовый, или многокомпонентный текстиль — самый дешевый и наименее эффективный по защитным свойствам.

Виды геотекстиля

Геотекстиль применяется в быту для изготовления технических полотенец и салфеток, в промышленности для производства утеплителей, в мебельном производстве для изготовления наполнителей.

В зависимости от исходного сырья и способа его производства образуется разные виды материала, которые отличаются свойствами и областью применения:

• Гидроскрепленный. Материал высоко ценится, используется в качестве защитного материала при возведении фундаментов, прокладке дорог и взлетных полос.
• Термоскрепленный. Область применения – одноразовый медицинский текстиль, упаковочный материал.
• Иглопробивной. Это укрывной материал для сельского хозяйства, из него изготавливают и фильтры для дренажных сооружений.

Рекомендуем ознакомиться: Как определить, на какую глубину можно и под каким уклоном закапывать канализационную трубу?

Свойства геоткани при использовании в дренажных системах

Для дренажных сооружений используется материал с водоотталкивающими свойствами плотностью 100-300, изготовленный из мононити. Применяется в двух вариантах: как фильтр между слоями подсыпки и для обертывания дренажных труб.

Геоткань устойчива к окислению, грибкам и агрессивному воздействию среды, а также прочна, эластична, легка и компактна.

Благодаря этим характеристикам геотекстиль, который используется в качестве дополнительной защиты для дренажных труб обладает следующими свойствами:

• является надежной защитой от попадания частиц грунта внутрь дренажных труб (дрен);
• обеспечивает равномерное распределение нагрузки от насыпных материалов на трубы;
• пропускает воду в одном направлении;
• предупреждает вымывание грунта в области расположения дренажных каналов, что предотвращает проседание всей конструкции;
• препятствует эрозии грунта и прорастанию растительности;
• укрепляет саму дренажную конструкцию;
• при этом трубы легко монтировать и перевозить.

Как проходит укладка дренажа своими руками

Монтажные работы каналов водоотвода возможно осуществить самостоятельно, тем самым обезопасив территорию от наводнения и разрушения построек на ней. Закладка проходит в несколько этапов:

1. Подготовка разметки для колодца и канав. Подготавливая углубления в почве, следует учесть, что канава должна иметь наклон в сторону водоприемника, чтобы лучше подготовить систему для отвода грунтовых вод. Ровная укладка приведет к застою воды.
2. В зависимости от вида водоотвода, подбирается оптимальное количество траншей и их глубина. Вне зависимости от типа дренажей, глубина должна быть не менее 0,5 м с увеличением диаметра к колодцу.
3. В готовой канаве подготавливается дно для укладки патрубков. Настил амортизационной подушки состоит из зернистого песка и щебня, которые настилаются слоями в 10 см каждый. Сверху проводится укладка труб в геотекстилевой оболочке. Если при строительстве будут использоваться другие виды дренов, то укладка геотекстиля проходит с учетом того, что при засыпке, им необходимо будет накрыть траншею.
4. Укладка. В подготовленные траншеи прокладываются трубы и соединяются между собой фасонными деталями. На участках водоотвода, где угол наклона изменен, следует установить смотровые окошки, через которые в дальнейшем возможно будет провести очистку механизма.
5. После установки в системе закрытого типа, следует провести засыпку траншей. Первым слоем идет щебенка, после чего дрены накрываются геотекстилем и уплотняются 10 см песка. Последний слой, состоящий из земли, следует насыпать выше уровня почвы. После длительной эксплуатации под воздействием осадков, земляные холмики осядут и сравняются.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

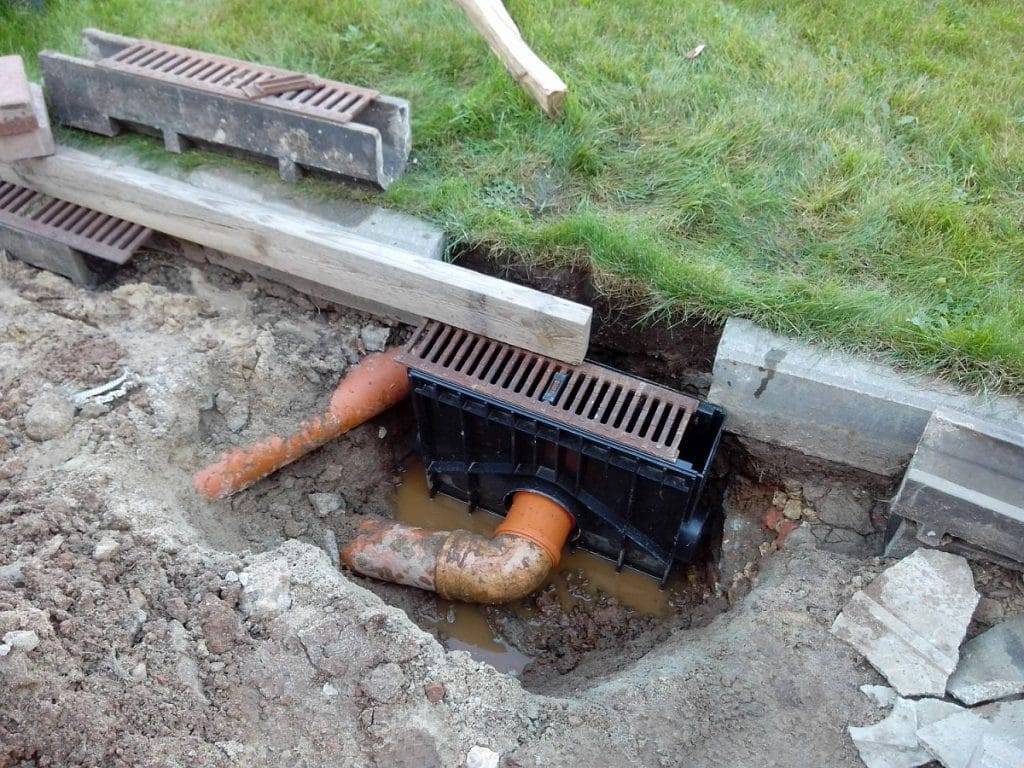

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

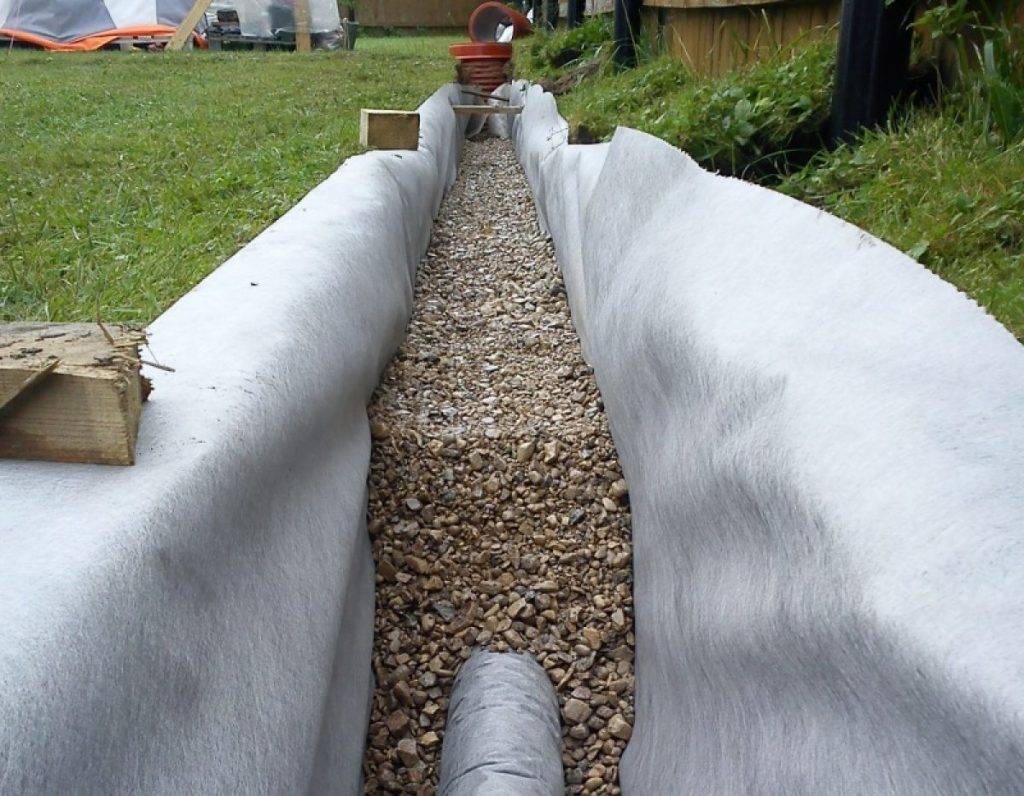

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Как устроен дренажный канал

Каждая защитная зона обязательно должна расширяться. Для этого в стенке рва делаются зарезы размером 0,5 м. Они выкапываются по краям насыпи до самой высокой береговой точки.

Если ширина канавы превышает 5 м, осуществляется дополнительный заход с захватом ровного участка размером 0,5 м.

Сделанный приямок засыпается слоем дорожного щебня толщиной 50 мм. Чтобы наклонные траншеи имели постоянную глубину (ориентировочно 60 см), зарезы также заполняются этим щебнем.

Поперек заезда, заняв всю ширину, кладется проточный канал. Нижний край должен находиться ниже дна траншеи или иметь одинаковую высоту. Для его создания используется футерованная металлическая труба диаметром 300-500 мм.

Наружная поверхность цилиндрического изделия обязательно должна покрываться краской или смазываться битумной мастикой. Края таких труб из-за небольшого сечения требуется закрывать сварной решеткой, размер ячеек которой не должен превышать 150 мм. Этот элемент необходим для предупреждения появления засоров.

При укладке широкого канала возможность его заливания снижается в разы. Если диаметр просвета превышает 600 мм, эта труба подходит для обслуживаемых систем.

Для устройства траншеи большого сечения рекомендуется применять железобетонные кольца, оборудованные замком-четвертью, или П-образные изделия, выполненные из бетона. Лотки устанавливаются перевернутыми примерно так же, как происходит прокладка теплотрассы.

Можно также использовать дорожные гофрированные трубы с ребрами жесткости.

От ширины канала зависит вид профиля канавы при выполнении планировки. Дно перевернутой трапеции должно иметь ширину, превышающую диаметр трубы. Обычно выдерживается 30-40 см.

Необходимо помнить, что даже если канава имеет достаточно большой уклон, проточная цилиндрическая конструкция обязательно должна быть размещена строго горизонтально. Несоответствие уровней компенсирует увеличенный диаметр.

Применение труб

Принцип работы дренажных труб для отвода грунтовых вод довольно прост, поэтому многие садоводы укладывают их своими руками. Обычно их располагают вдоль территории или по периметру участка. Дрены делятся на два вида:

1. Осушительные — предназначены для сбора воды, который осуществляется через специальные прорези или отверстия, идущие по всей длине труб.
2. Собирательные — выполняют отвод воды за пределы участка, поэтому их изготавливают без отверстий.

Трубы для дренажа широко применяются в гражданском и промышленном строительстве для мелиорации и строительства автодорог. В производственных масштабах используются дрены большого диаметра. Если на садовых участках самый крупный диаметр не превышает 200 мм, то в промышленности он составляет 300—400 мм. Чтобы подобрать правильный размер, нужно учитывать:

Чтобы подобрать правильный размер, нужно учитывать.

• структуру грунта;
• степень увлажнения и промерзания почвы;
• объем водоотведения;
• глубину укладки трубопровода;
• ширину траншеи, так как она должна быть на 0,4 м больше диаметра трубы.

Видео

Если у вас не хватает средств на обустройство дренажной системы, то не отчаивайтесь! В видеоматериале предложен метод укладки дренажа из старых шин, который вы сможете повторить своими руками без привлечения специалиста:

Склоны оврагов, канав и прочих углублений могут иметь разный угол уклона, и в зависимости от этого показателя выбирают и способ укрепления. Если уклон не превышает значения в 8º-10º, то такой берег в особом укреплении не нуждается. Будет достаточным посадить там растения с мощной корневой системой. При большем значении угла необходимо проводить укрепительные работы. Эту процедуру можно провести, не используя при этом специальные материалы в виде геоматов или габионов. Подойдут старые автомобильные шины или листы шифера.

Прежде чем начинать укрепление склонов канавы необходимо подготовить поверхность для проведения этой работы. Для этого необходимо провести следующие манипуляции:

• если канава, нуждающаяся в укреплении – дренажная, потребуется откачка находящейся в ней воды, для получения доступа ко дну. Это можно сделать несколькими способами – вычерпать вручную, использовать насос или установить наклонную трубу;
• убрать мусор в виде больших камней или веток от деревьев;
• выбирают скопившийся на дне канавы ил.

После очисти поверхности и склонов канавы их можно укрепить, используя при этом старые автомобильные покрышки. На сегодняшний день существует два способа их использования:

1. Использованные автомобильные шины устанавливают в горизонтальной и вертикальной плоскостях. Вертикальный ряд закапывают по склону канавы или оврага на ширину покрышки, а на дно устанавливают горизонтальный слой колес, прочно связанных между собой. Все свободное пространство заполняют почвой, песком или мелкой щебенкой. Для увеличения жесткости конструкции можно в середину каждой покрышки вбить кол.
2. Старые шины укладывают горизонтальными рядами в шахматном порядке в сторону уклона, сдвигая каждый следующий ряд на расстояние, равное величине половине боковой стороны шины. Пустое пространство между покрышками заполняют материалом, доступным пользователям.

Идеальным вариантом будет заполнение пустот землей, в которую можно высадить деревья, имеющее мощную корневую систему.

Укрепить берег канавы на дачном участке своими руками можно шиферными листами. Они могут иметь ровную или волнистую поверхность. На очищенное от крупного мусора и ила пространство дренажной канавы или оврага укладывают куски шифера, соединяя их между собой металлическими крепежными деталями. Между шифером можно установить железные трубы, они придадут конструкции еще большую прочность и устойчивость. Можно не опасаться, что берег «поползет».

Предложенные варианты укрепления берега канавы на дачном участке являются малозатратными, и не очень трудоемким. Облагородить склон дренажной канавы на даче можно и специальными габионами, купленными на строительном рынке или изготовленными самостоятельно. Однако это стоит определенных денежных средств. Выбор способа укрепления всегда остается за владельцем и его финансовыми возможностями.

• Предназначение дренажных канав
• Способы укрепления канав
• Как устанавливается защита для канав?
• Заключение по теме

Проблема того, как укрепить канаву на дачном участке, часто возникает при создании дренажной системы, которая позволяет правильно отводить лишнюю влагу от почвы. Для решения этого вопроса используют как подручные средства, так и специализированные материалы. Зная правила и последовательность их применения, вы обеспечите нормальное функционирование этого необходимого элемента водной системы.

Габионные конструкции обладают высокой прочностью и надежностью.

Обустроить дренаж достаточно просто. Основные сложности начинаются при его длительной эксплуатации: канава требует постоянной чистки, иначе вода будет долгое время застаиваться. Очень важным становится и укрепление стенок, так как при игнорировании ухода за ними, канава очень быстро размывается, захватывая прилегающие дачные территории плодородной земли.

Габионы. Это инженерные сооружения используется в особо трудных случаях при высокой скорости течения воды в канаве либо при большом, вплоть до вертикального, угле наклона стенок дренажа. Габионы часто можно увидеть на берегах горных рек, где они защищают берега от размывания. Габионы имеют вид клетки из ячеистой проволочной сетки, заполненной крупными камнями: речной галькой, щебнем, и т.п.

Как рассчитать какой уклон дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.
