Как построить дом из SIP-панелей своими руками

Как своими руками произвести монтаж панелей?

Несмотря на то, что процедура строительства каркасного дома проста и быстра, чтобы построить его, Вам понадобится множество вспомогательных инструментов, материалов отделки и крепёжных элементов.

Тщательный расчёт производится специально для того, чтобы выяснить, сколько материала будет затрачено на постройку. В этом расчёте должны быть учтены все расположения дверных и оконных проёмов, их ширина и высота, а также толщина всех внешних и внутренних стенок дома и места укладки коммуникационных сетей.

Панельные дачные дома — технология монтажа

Монтаж панельных домов своими руками производится следующим образом:

• на имеющееся основание фундамента ложится гидроизоляция (например, рубероид) и пропитанный антисептическим веществом обвязочный брус;
• на обвязочный брус, при помощи шурупов крепятся стартовые доски;
• стандартная ширина сип-панелей: 125, 250 и 280 см. Они крепятся друг к другу при помощи специальных пазов, в которые вставляются шпонки из дерева. Крепление должно происходить беспросветно, герметично, с дальнейшей задувкой монтажной пены, дабы будущая постройка не пропускала холод;
• если дом стоит на мелкозаглублённом основании, стартовые доски крепятся к композитным панелям, а не обвязке.

Дом из СИП-панелей своими руками

Все элементы для общей конструкции изготавливаются на заводах с помощью специального оборудования. Это является гарантией того, что дома из СИП-панелей являются надежными, и не возникнет проблем при их сборке. Если есть навыки плотника, можно изготовить панели самостоятельно, но потребуется высокая точность расчетов. Технология сборки дома из СИП-панелей такова:

1. Создание проекта сооружения.
2. Произведение разводки электричества, отопления, водоснабжения.
3. Закладка фундамента с последующей его обвязкой деревянным брусом.
4. Установка каркаса из бруса и его обшивка СИП-панелями.
5. Заделка стыков, отверстий монтажной пеной для герметичности.
6. Если строение двухэтажное, необходимо монтировать межэтажные перекрытия. Делается это с применением деревянных досок или бруса.

Фундамент для дома из СИП-панели

Для построек этого вида рекомендуется использовать один из таких вариантов:

1. Свайно-винтовой фундамент. Чаще строительство домов из СИП-панелей ведется с использованием этого вида основания. Такой фундамент быстро возводится, он обеспечивает нормальную вентиляцию постройки, его со временем можно переустановить.
2. Мелкозаглубленное основание. Для его закладки не нужно применение специальной техники. В таком фундаменте можно оставить отверстия для вентиляции дома из СИП (SIP) панелей.
3. Железобетонный фундамент. Он характеризуется высоким уровнем гидроизоляции, прочности. Цена его высока, а использование такого основания целесообразно в условиях ползущего грунта, чтобы стройка из СИП-панелей не обернулась возведением неустойчивого сооружения.
4. Цокольный этаж. Его обустройство – трудоемкий процесс, но по возможности рекомендуется выбрать этот вариант. Он не только делает всю конструкцию устойчивее, но и является дополнительной территорией для технических и жилых помещений.

https://youtube.com/watch?v=Tu7wjKOwo18%250D

Каркас дома из СИП-панелей

Для обеспечения прочности конструкции нужно следовать определенному алгоритму ее возведения. Сборка дома из СИП-панелей выполняется так:

1. Перед возведением необходимо проверить домокомплект на правильность последовательности нумерации на его элементах – она должна соответствовать схеме.
2. Нужно разложить все панели в соответствии с нумерацией по периметру основания дома из СИП-панелей. Если он двухэтажный, сначала нужно разложить элементы для первого этажа.
3. Панели сращиваются друг с другом посредством специальных замков. Основу конструкции нужно зафиксировать обвязочным грузом. Для увеличения крепежных характеристик используется монтажная пена.
4. После установки нижней обвязки монтируются стеновые панели с использованием уровня для их выравнивания.

https://youtube.com/watch?v=vgsS7OW519Q%250D

Шумоизоляция в доме из СИП-панелей

Строения из этого материала обладают высоким уровнем этого показателя. В этом вопросе главное, чтобы корректно выполнялись все этапы строительства дома из СИП-панелей. Усилить его можно с применением специальных материалов, например:

1. Шуманет-СК. Это звукопоглощающий материал, используемый в виде плит.
2. Шуманет-100 Супер. Рулонный звукоизоляционный материал.
3. Вибростек-М. Звукоизоляционный материал рулонного типа.
4. Экотишина. Шумоизоляция из полиэфирного волокна.
5. Шумостоп. Звукоизоляционный материал в виде панелей.

Внешняя отделка дома из СИП-панелей

Она используется для улучшения внешнего вида и повышения эксплуатационных свойств. Внешняя отделка домов из СИП-панелей выполняется с применением таких материалов:

1. Сайдинг. Оптимальный вариант для облицовки, придающий строению привлекательный внешний вид. Для ее выполнения может использоваться дерево, металл, пластик.
2. Кирпич. Дороговизна, сложность монтажа, увеличение нагрузки на дома из СИП (SIP) панелей делает этот способ отделки не часто используемым.
3. Штукатурка. Это бюджетный вариант, позволяющий улучшить вид сооружения, но защитную функцию он не выполняет.
4. Окраска. Для нее используются специальные материалы. Окраска обходится недорого, с ее помощью можно воплощать разные идеи дизайна здания.

https://youtube.com/watch?v=GSr7v11rltM%250D

Внутренняя отделка дома из СИП-панелей

Дизайн помещений выполняется с применением разных материалов. Для отделки стен можно использовать:

• гипсокартон;
• ПВХ;
• обои;
• окраску;
• плитку.

Для отделки потолка применяются такие материалы:

• гипсокартон;
• натяжные потолки;
• ПВХ;
• пенополистирольная плита;

В возведении здания важно знать не только как самому построить дом из СИП-панелей, но и с помощью каких материалов выполнить напольное покрытие:

• наливные полы;
• ламинат;
• линолеум;
• паркет.

Стены

Нижняя обвязка стен

После сборки цокольного перекрытия на нём устанавливаются брус нижней обвязки стен в соответствии с планом внутренних помещений. Элементы нижней обвязки представляют собой брусья шириной соответствующей толщине пенополистирола в СИП панели и высотой 50-60 мм. Массивный брус такого размера не всегда бывает в свободной продаже, да и стоит он немало. Поэтому, нередко, вместо него используется композитный элемент, набранный из нескольких досок подходящих размеров. Крепление нижней обвязки осуществляется саморезами 75 мм с шагом не более 40 см.

При размещении бруса необходимо учитывать расположение дверей во внутренних помещениях. Для простоты монтажа, а также чтобы предотвратить ошибки в планировке, брус в дверных проемах вырезается уже после сборки стен из СИП панелей. Поэтому в подобных местах нижняя обвязка к полу не прикручивается.

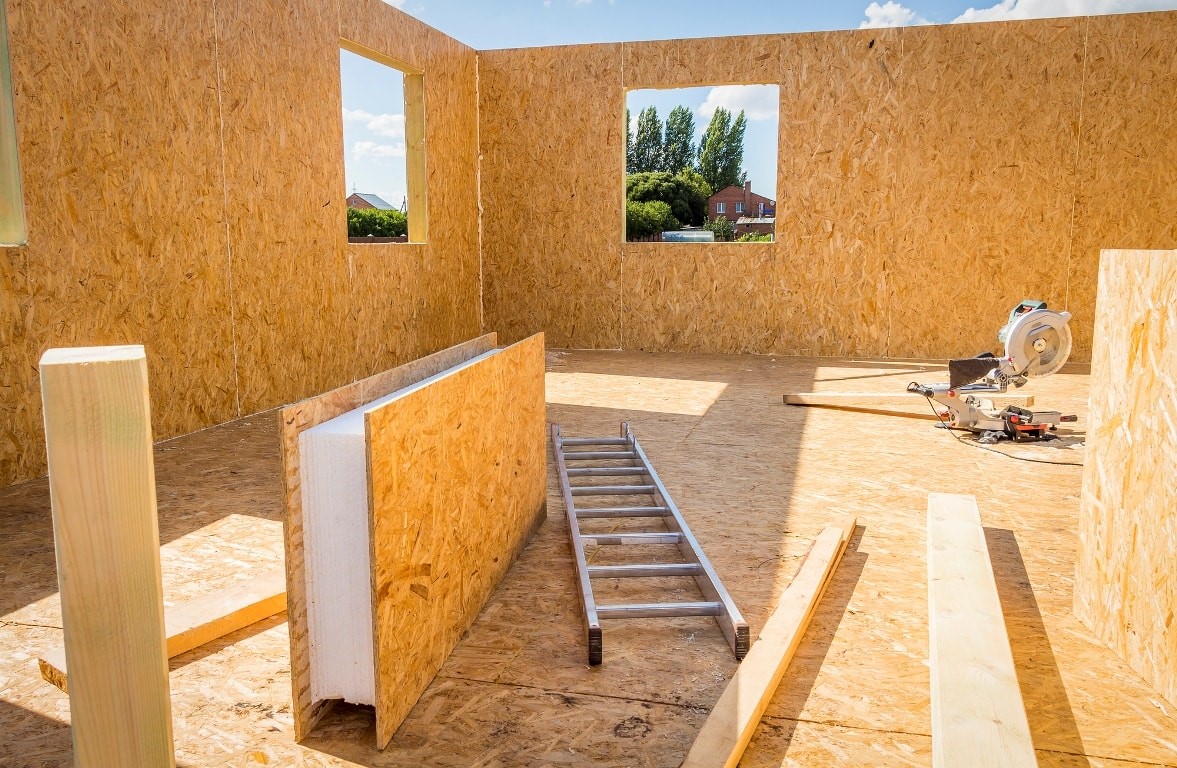

Установка стеновых панелей каркасным способом

Стеновая сборка домов из СИП панелей осуществляться способами аналогичным уже описанным для нижнего перекрытия. Наиболее, распространенным является каркасный метод, при котором сращивающими деталями выступают уже не лаги, а сдвоенные стойки 40(50)х150 мм (для СИП толщиной 175 мм):

• сборку начинают от угла здания, размещая на обвязочном брусе первый стеновой элемент и выравнивая его торец заподлицо с плитой перекрытия;
• панель, с внешней и внутренней сторон, притягивается к обвязке саморезами (L=40 мм, шаг – 150 мм);
• во внешний вертикальный торец закладывается одинарная стойка 50х150 мм и прокручивается через листы OSB саморезами (L=40 мм);
• по внутреннему краю панели напротив торца угловой перпендикулярной стены устанавливается вертикальная сдвоенная стойка (угловой шип). Она притягивается саморезами 8х240 мм с неполной резьбой, вворачиваемыми с внешней плоскости первой стеновой панели с шагом 400 мм;
• сборка угла заканчивается пристыковкой перпендикулярной панели, прокручиваемой по угловому шипу саморезами длиной 40 мм. Для её плотной посадки она с торца подбивается кувалдой через прокладку из доски или бруса;
• дальнейшая рядовая технология монтажа СИП панелей предполагает аналогичные действия – присоединение очередного участка стены через шип стойку.

Установка стеновых панелей бескаркасным способом

Бескаркасный способ соединения предусматривает использование шпонок из плиты OSB-3 или специальных термовставок, так называемых «сплайнов». Они представляют собой узкий фрагмент СИП-панели, вписывающийся своими габаритами во внутрь паза полноразмерной панели. Подобная бескаркасная технология сборки позволяет снизить теплопотери через материал древесины бруса, обладающего более высокой теплопроводностью, чем пенопласт. Схема монтажа SIP панели бескаркасным способом при помощи сплайнов указана на рисунке ниже. Она оптимально подходит для возведения одноэтажных домов.

После завершения сборки стен первого этажа верхние торцы панелей также пропениваются, а в выборку пенопласта закладывается обвязочная балка 40(50)х150 мм. Она прокручивается вдоль всех листов OSB саморезами длиной 40 мм, а к стойкам каркаса – 75 мм.

Межэтажные и чердачные перекрытия изготавливаются аналогично цокольному ярусу, как и технология сборки стен второго или мансардного уровня повторяет монтажные операции для стен первого этажа.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

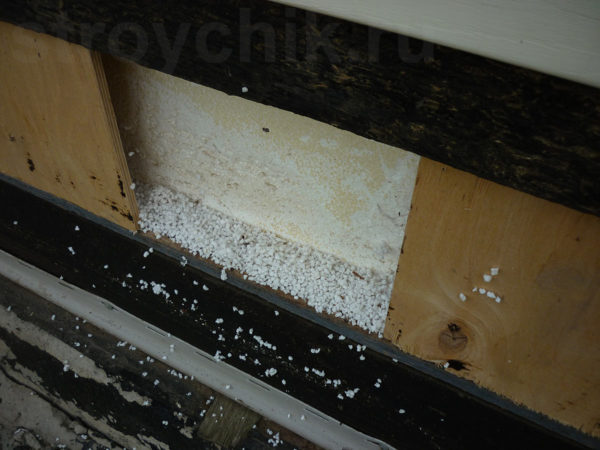

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Строительство стен

Для начала создают угловую конструкцию, к которой крепятся последующие панели. Пазы между внешними элементами и сердечниками из полистирола заливаются монтажной пеной, после чего все элементы – сип-плиты, лаги и брус скрепляются специальными шурупами. Торцы закрываются брусом, нижний край панелей наглухо прикрепляются к соединительному цоколю.

Вырезы под двери производятся только после глухого сцепления всех внешних стен. В дверных проемах выполняется глухая обвязка. В процессе возведения стен необходимо периодически проверять уровнем их вертикальность. Если дом имеет два этажа, то монтаж последующих панелей выполняется аналогично после настила пола второго этажа и чердака.

Причина актуальности плит

Описываемые изделия отличаются особенной конструкцией, в частности, это пенополистироловое основание, с двух сторон покрытое ориентированно-стружечными плитами (ОСП). Для надежного скрепления всех слоев используется полиуретановый клей однокомпонентного типа. Плиты собираются по специальной методике, между собой они закрепляются посредством замковой системы «шип-паз».

Данные плиты имеют массу плюсов

Здания, которые выстраиваются из таких материалов, имеют ряд преимуществ. Главное — это их малый удельный вес, благодаря чему значительно снижается нагрузка, оказываемая на грунтовую основу, а также требования, предъявляемые к фундаменту. Неоспоримый плюс жилых объектов, возведенных по описываемой технологии, заключается в их долговечности (эксплуатационный срок в несколько десятков лет) и надежности. Нагрузки, выдерживаемые многослойными панелями:

• в поперечном направлении — до 2 т;
• в продольном направлении — до 10 т.

Более того, постройки из СИП-полотен выстраиваются за более короткое время в сравнении с кирпичными и блочными аналогами. Полностью завершенный дом получается за 3-5 месяцев

Успех таких строений заключается в их высоких теплоизоляционных и звукоизоляционных свойствах, абсолютной экологичности и безопасности, что также является немаловажной составляющей успеха современной строительной технологии

В этом видео вы узнаете о SIP панелях:

Перечень материалов

Дом прослужит много лет и не создаст проблем в обслуживании, если он выстроен правильно и из качественных, надежных материалов. Производство сэндвич-панелей требует подготовки следующих приспособлений:

• предварительно подсчитанное количество ориентированно-стружечных плит;
• деревянные брусья;
• надежный теплоизолятор, например, пенополистирол;
• специальный клеящий состав из полиуретана.

Что касается подготовленных специальным способом плит, они изготавливаются посредством прессования с последующей обработкой смолами и воздействием высоких температур из деревянной стружки. Длина последней равняется 1,5 см, ширина — 0,6 мм, при этом толщина готовой панели составляет 10-12 мм. Стандартная процедура предполагает укладку трех слоев щепы перпендикулярно друг другу. Готовый к использованию материал без особых усилий распиливается, просверливается, соединяется специальными крепежными приспособлениями.

Из клеевых наполнителей рекомендуются следующие составы:

• Macroplast 7228;
• Macroplast UR 7228;
• ТОП-УР 15;
• Клейберит 502.8.

Такие вещества обладают высокими показателями влагостойкости, температурный диапазон применения варьируется от -40 до +50 градусов. Более того, клеевые составы соответствуют по длительности эксплуатации изготавливаемым плитам, полностью экологичны и безопасны для здоровья человека.

Необходимые инструменты

В качестве рабочей поверхности используется ровный стол, размеры которого превышают параметры производимых листов OSB. Клей равномерно наносится с помощью строительного распылителя, который заменяется самодельным приспособлением из небольшой емкости и резинового зубчатого шпателя. В процессе работы понадобится специальный станок для опрессовки панелей. Его оптимальной заменой станет обычный пресс, вакуумный мощный насос, который при незначительных усилиях обеспечивает необходимый результат. Из дополнительных инструментов понадобится терморезак, термонож.

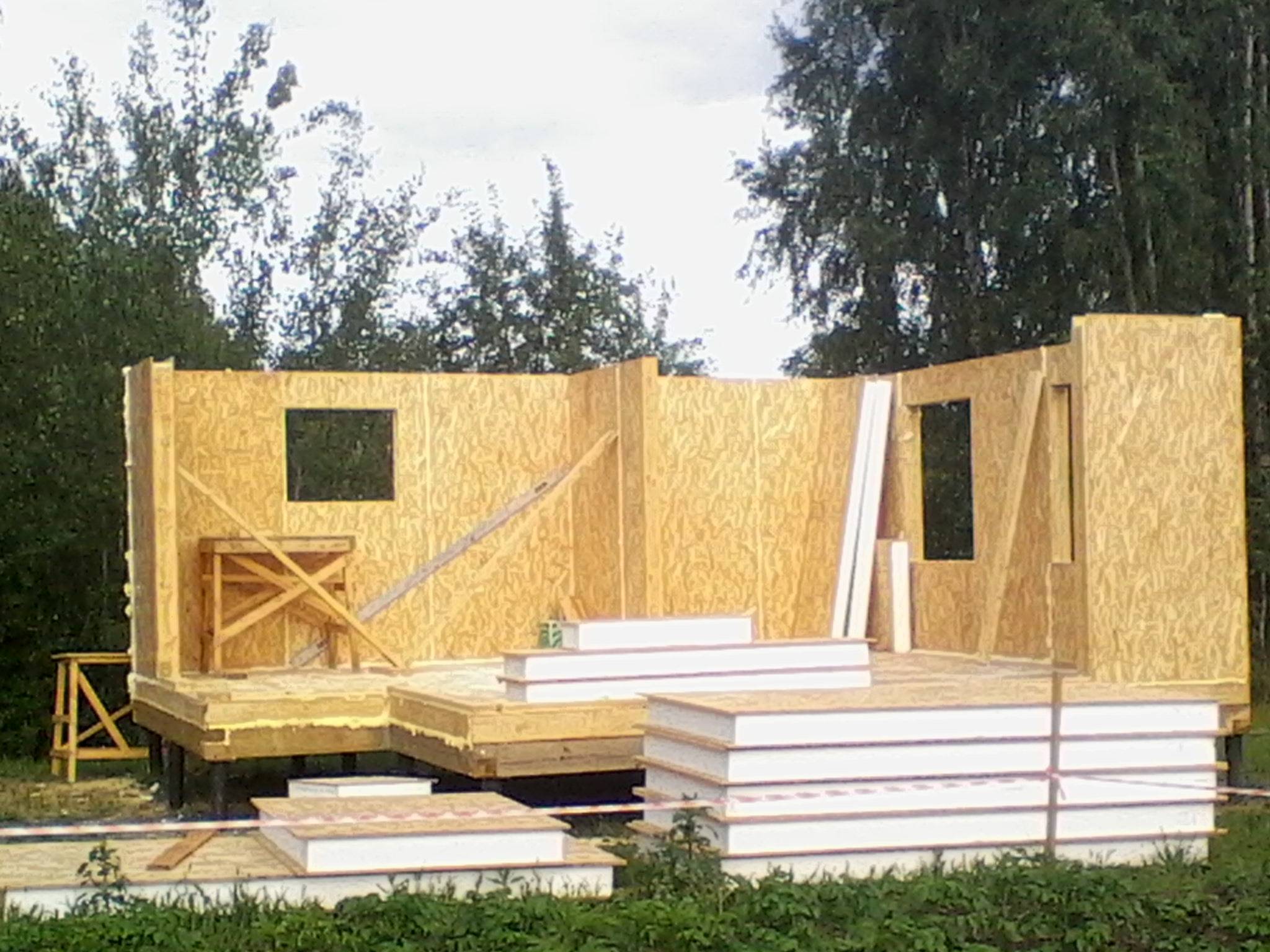

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Сборка производится в следующем порядке:

• собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
• монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
• сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Что такое СИП панели

Сип панель представляет собой пирог из двух плит OSB (ориентированно – стружечных плит) толщиной 9-12 мм, между которыми находится толстый слой пенополистирола. Между собой элементы склеиваются полиуретановым клеем под давлением порядка двадцати тонн. Такой способ формовки делает панели не только «теплыми», но и очень прочными, что позволяет использовать их не только в качестве стен, но и как элементы пола и крыши. Сама аббревиатура СИП обозначает термин Структурно Изолированная Плита, что само по себе говорит о ее строении.

Размеры сип панелей по толщине начинаются от 68 и заканчиваются 244 мм и выбираются в зависимости от типа постройки и климата местности. Для наружных стен дома, как правило, выбирают панель толщиной 174 мм. Габаритные размеры таких панелей составляют 250 (280) см по высоте и 125 см по ширине. Но, как правило, завод-изготовитель может изготовить панель по размерам, необходимым заказчику.

Плотность sip панелей невысокая, это значит, что справиться с их монтажом по силам двум людям без использования специальной техники. Соединение панелей осуществляется при помощи бруса толщиной 80мм (либо сдвоенного бруса толщиной 2х40), который вкладывают в специально выбранные пазы сип панелей и крепят к ним саморезами. Ширина бруса должна равняться ширине выборки в панели. Так, при помощи вставок, происходит соединение всех панелей между собой.

Ошибки и их последствия при строительстве

В сппанельном доме рекомендуется сразу делать принудительную вентиляцию

Ошибки и недочёты в строительстве всегда связаны с недостатком знаний об особенностях технологии. К примеру, при монтаже и обвязке фундамента распространено отсутствие гидроизоляции между оголовками свай и брусом.

На этапе сборки каркаса часто допускают следующие ошибки:

• использование панелей из досок приводит к образованию щелей на стыке плит;
• отказ от деформационных швов ведёт к ограничению естественного движения панелей;
• низкую надёжность каркаса гарантирует закладка углов строения из досок, а не из бруса;
• если собрать углы дома с креплением пластин в боковой части, это снизит прочность фиксации.

Страха перед несоблюдением технологии можно избежать, если заключить договор со строительной компанией. После завершения работ подрядной организацией можно приступать к самостоятельной отделке. Если дом возведён с учётом технологических нюансов, он прослужит долгие годы.

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой. В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Кровельная конструкция для дома из СИП-панелей

Установка крыши начинается с закрепления несущих элементов, мауэрлатов, прогонов и конька, опирающихся на несущие стены (в случае бескаркасного способа сборки) или на стойки сооружения. Прогоны фиксируются в месте контакта с основанием двумя саморезами 8х280 мм.

Далее устанавливается стропильная система. Каждое стропило в месте соприкосновения с прогонами фиксируется саморезами 8х280 мм. Установка стропил начинается от одного из фронтонов. В случае, если крыша имеет сложную многоскатную конструкцию, то монтаж начинается с ендов. Ниже показана структурная схема размещения несущих элементов кровельной системы.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

• Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
• Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке
