Каких диаметров производятся полипропиленовые трубные материалы
При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.
Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры каждого вида трубных изделий, используемых для монтажа.
На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.
Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:
16, 20,25, 32 и 40 мм,
которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:
10,6; 13,2; 16,6; 21,2; 26,6 мм.
Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:
Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий
Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.
Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:
- труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
- величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
- для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
- полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
- изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.
Соответствия
- трубы полипропиленовые с внутренним диаметром 10 мм имеют внешний диаметр 16 мм;
- трубы полипропиленовые с внутренним диаметром 15 мм имеют внешний диаметр 20 мм;
- трубы полипропиленовые с внутренним диаметром 50 мм имеют внешний диаметр 63 мм;
- трубы полипропиленовые с внутренним диаметром 100 мм имеют внешний диаметр 125 мм.
Таблица, представленная выше, предназначена для ознакомления с дополнительными аспектами габаритов полипропиленовых трубок. В системах подачи холодной воды и канализациях применяется труба с диаметром большого размера.
В системах отопления и проведения горячей воды использование таких труб запрещается из-за особенностей материала и его изначального предназначения по спецификации.
В случае необходимости обеспечения водоснабжения для целого микрорайона и более понадобятся трубы из полипропилена с минимальным диаметром в 500 мм. В том случае, если такого диаметра недостаточно, используются более габаритные размеры.
Классификация полипропиленовых труб по составу сырья
По виду используемого сырья полипропиленовую продукцию разделяют на 4 вида:
- PPR или PPRС. Основой является статический сополимер полипропилена (или рандом-сополимер). Вещество имеет структуру молекул в виде кристаллов. Главные особенности – способность выдерживать температуру от -180 до +1400°С и стойкость к давлению. Трубам PPR присуща широта эксплуатации: для водоснабжения, отопления, канализации — так наиболее качественными и долговечными трубами такого типа сегодня являются немецкие aquatherm GmbH — официальным представителем которых в России является «Группа Компаний Агпайп» (agpipe.ru).
- PPH. При производстве в полимер вносятся различные модификаторы (нуклеаторы, антистатики и пр.), улучшающие те или иные свойства готового изделия. Используется такой вид при прокладке сетей холодного водообеспечения, вентиляции и водоотведения. Низкая стойкость к нагреванию накладывает ограничение на использование при прокладке систем, пропускающих жидкости повышенной температуры.
- PPB. Для изготовления данного вида продукта используется блок-сополимер, в основе структуры которого лежит сочетание микромолекул гомополимера. Каждый блок имеет индивидуальное строение и состав. Такая структура придает конечному продукту высокую стойкость к ударным нагрузкам. Вид PPB применяется при создании отопления напольного типа или холодного водопровода.
- PPs. Основа данного вида — полифенилсульфид. Сырье придает конечному продукту отличные технические характеристики, к которым следует отнести прочность, стойкость к износу, способность выдерживать повышенную температуру, нагрузку. Свойства обусловлены особой структурой молекул. Используется в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.
Трубы из полипропилена могут иметь усиление различными материалами. Многослойность увеличивает стойкость к давлению и температуре.
В роли армировки могут выступать:
- стекловолокно;
- слой алюминия (наружная армировка);
- перфорированная алюминиевая фольга (внутренняя армировка);
- композит (прослойки из фибро- или стекловолокна).
Для системы горячего водообеспечения и отопления возможно применение только многослойных изделий.
Как подобрать правильный размер магистрали
Для подбора габаритов труб для магистралей пользуются специальной формулой. При этом геометрические характеристики напрямую зависят от скорости прохождения среды по сетям и объема ее потребления. Формула для расчета диаметра следующая:
D=√(4-Q-(1000/π*V),
где Q — средний расход среды, л/с; π — число Пи (составляет 3,14); V — скорость прохождения жидкости по системе, м/с.
Водопроводная магистраль.
Данная формула используется при строительстве частного дома. Для водоснабжения подходят изделия размером 20 мм.
Если же расчет проводится для многоэтажного здания, то имеются особенности. При определении параметра учитывается количество квартир и подъездов, этажность дома и т.д. Чем больше источников потребления, тем больше расход жидкости и, соответственно, больше диаметр труб для обустройства магистрали.
В большинстве случаев ориентируются на такие габариты:
- D= 25 — монтаж стояков в 5-этажных домах;
- D=20 — для водопровода и разводки внутри помещений;
- D=32 — монтаж стояков высотных сооружений.

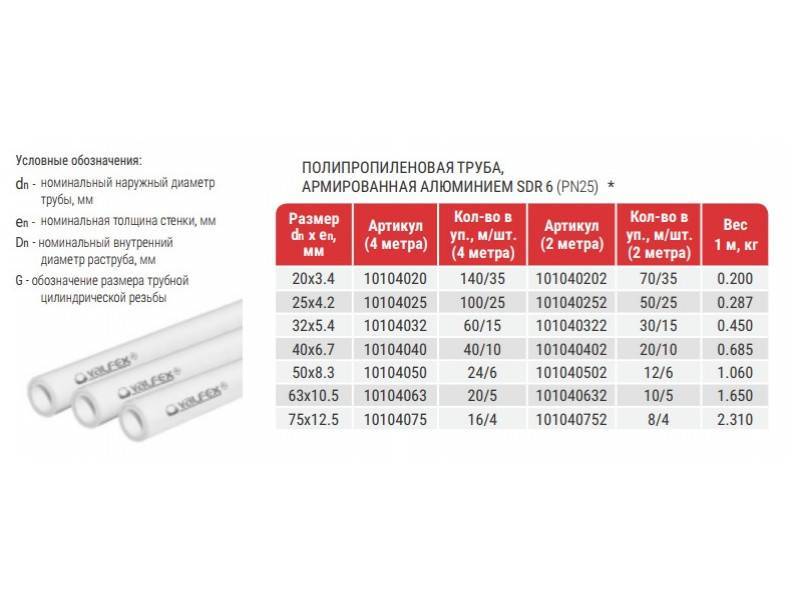

Таблица диаметров полипропиленовых труб
Для удобства можно воспользоваться таблицей внутренних диаметров полипропиленовых труб:
| Внешний диаметр/мм | PN 25 Внутренний диаметр/ Толщина стенки см | PN 20 Внутренний диаметр/ Толщина стенки см | PN 10 Внутренний диаметр/ Толщина стенки см |
| 16 | — | 1,06/0,27 | — |
| 20 | 1,32/0,34 | 1,32/0,34 | 1,62/0,19 |
| 25 | 1,66/0,42 | 1,66/0,42 | 2,04/0,23 |
| 32 | 2,12/0,3 | 2,12/0,54 | 2,6/0,3 |
| 40 | 2,66/0,37 | 2,66/0,67 | 3,26/0,37 |
| 50 | 3,32/0,46 | 3,32/0,84 | 4,08/0,46 |
| 63 | 4,2/0,58 | 4,2/1,05 | 5,14/0,58 |
| 75 | 5/0,69 | 5/1,25 | 6,12/0,69 |
| 90 | — | 6/1,5 | 7,36/0,82 |
| 110 | — | 7,32/1,84 | 9/1 |
В зависимости от количества транспортируемых веществ покупается труба нужного диаметра. Для небольших проектов достаточно будет сечения 1.6-11 см.
ГОСТ на трубы из полипропилена для отопления и водоснабжения
Качественные показатели и область применения полипропиленовой трубы отражены в нескольких нормативных документах (ГОСТ ). Основным из них является ГОСТ Р 52134, который вступил в силу в 2003 году.
Соблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделий
ГОСТ касается коммуникаций из полиэтилена (РЕ, ПЭ), поливинилхлорида (непластифицированного НПВХ и хлорированного ХПВХ), полибутена (РВ, ПБ), сшитого полиэтилена (ПЭ-С, РЕ-Х), а также полипропилена с его сополимерами:
- гомополимером (кириллицей/ латиницей: ПП-Г/РР-Н);
- блоксополимером (латиницей/кириллицей: РР-В/ПП-Б);
- рандомсополимером (кириллицей/ латиницей: ПП-Р/РР-R).
В ГОСТ установлены размеры трубы, а также показатели, которые определяют их срок службы. К таким относятся:
- длительная прочность;
- величины температуры и давления;
- запас прочности в коэффициентном представлении.
Документ содержит методику расчета минимального значения толщины стенки изделия исходя из длительной прочности материала и условий эксплуатации. В ГОСТе на полипропиленовые трубы для водоснабжающих сетей и систем отопления представлены методы испытаний изделий, которые позволяют проводить их достоверную оценку.
Особенности полипропиленовых труб
Основные преимущества:
- Эластичность;
- Не подвержен коррозии;
- Устойчивость к перепадам температуры;
- Высокие эксплуатационные качества;
- Устойчивость к химическому воздействию;
- Легкость в монтаже;
- Высокая прочность.
Полипропилен широко используется для изготовления систем водоснабжения. Подходит для подачи холодной и горячей воды. Благодаря универсальным свойствам материала, полипропиленовые трубы можно самостоятельно установить дома или на даче.
Выдерживает температуру до 175 градусов (не все виды), поэтому можно не беспокоиться о сохранности труб в загородном доме во время отсутствия. Выдерживает перепады температур, то есть не разорвет трубы от переохлаждения. Не подвержен появления трещин, достаточно гибкий и износоустойчив. Но подвержен влиянию ультрафиолета, поэтому нужно ставить защиту, если труба проходит на открытом участке.
Заявленный срок службы: для горячей воды — 25 лет, для холодной -50 лет. Но эти данные приблизительны, и в основном трубы служат в два раза больше. Для расчета срока службы нужно учитывать все особенности, колебания температур и условия эксплуатации. Для этого на полипропиленовые трубы и наносится маркировка, ее нельзя стирать при установке, для дальнейшего ремонта системы.
Как подобрать трубы
Для установления системы отопления лучше приобретать армированные алюминием трубы
Важно соблюдать правила и читать обозначения на трубе. Учитывать, что температура будет достаточно высока, также нужно подбирать трубу с правильным давлением в системе
Маркировка труб для горячей и холодной воды наносится на изделие. Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет.
Для горячей нужно выбирать трубы с армировкой из стекловолокна. Подойдут маркировки PN: 16, 20, 25. Рабочая температура таких труб — 95 градусов. При температуре свыше 140 градусов трубу поведет или она начнет плавиться
При установке важно дополнительно армировать трубы для защиты от деформаций. Преимущество использования полипропиленовых труб для подачи горячей воды:
- Срок службы до 50 лет;
- Высокая проходимость;
- Шумопоглощение;
- Износоустойчивость;
- Устойчивость к температурным колебаниям.
Монтировать полипропиленовые трубы можно самостоятельно и без особых навыков
Для этого важно знать маркировки и не соединять разные по составу изделия. Стыковка выполняется с помощью специальных фитингов и фланцев
Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений
Также важно выбрать надежного производителя, если изделие слишком дешевое — это должно насторожить, все таки система делается не на один год. С качественными трубами можно легко проводить ремонтные работы на небольших участках, и не менять всю систему
Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее. При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Проведение испытаний труб и фитингов
Проверка стойкости трубы при неизменном внутреннем давлении проводится при условиях, представленных в таблице.
Таблица 2
| Температура в °С | 20 | 95 | ||
| Полипропиленовая труба определенного типа | Начальное напряжение в трубной стенке в МПа | |||
| РР-R | 16 | 4,2 | 3,8 | 3,5 |
| РР-В | 16 | 3,4 | 3,0 | 2,6 |
| РР-Н | 21 | 5,0 | 4,2 | 3,5 |
| Время испытаний, ч | не меньше 1 | не меньше 22 | не меньше 165 | не меньше 1000 |
Термическая стабильность при температуре 110 °С и составляет 8760 часов при значениях начального напряжения в стенке:
- для РР-R: 1,9 МПа;
- для РР-В: 1,4 МПа;
- для РР-Н: 1,95 МПа.
Изменение длины коммуникаций при нагреве не должно превышать 2%. Испытания проводятся при условиях, указанных в таблице №2.
Таблица 3
| Тип изделия | Температура в °С | Время в минутах | Толщина стенки в миллиметрах |
| РР-Н и РР-В | 150 (отклонение ±2) | 240 (отклонение ±5) | более 16 |
| 120 (отклонение ±2) | 8-16 | ||
| РР-R | 135 (отклонение ±2) | ||
| 60 (отклонение ±2) | менее 8 |
Стандарт устанавливает значение относительного удлинения при разрыве, который для полипропиленовых изделий всех типов составляет не меньше 200%.
Виды и размеры фитингов для соединения ПП-труб также определяются ГОСТом
По ГОСТу полипропиленовые фитинги бывают нескольких видов. В общем случае полимерные элементы делятся на компрессионные, прессовые, фланцевые, резьбовые (с наличием эластичных уплотнений).
Маркировка и требования к сырью изделий для канализации
Фасонные элементы, трубы и фитинги изготавливаются из полипропилена блоксополимера либо полипропилена гомополимера с включением добавок (стабилизаторов, пигментов). Значение ПТР при 230 °С/2,16 кг должен быть менее 3,0 г/10 мин.
Материал фасонных элементов и труб для сварки встык подлежит классификации по ПТР:
- Текучесть расплава ≤ 0,1 г/10 мин – класс А;
- От 0,3 г/10 мин до 0,6 г/10 мин – класс В;
- От 0,6 г/10 мин до 0,9 г/10 мин – класс С;
- От 0,9 г/10 мин до 1,5 г/10 мин – класс D.
При этом сварке встык подлежат канализационные трубы и фасонные элементы, которые относятся к одному или соседнему классу ПТР. При производстве допускается добавление материала, перерабатываемого повторно. Для изготовления уплотнительных колец применяется резина.
Трубы и фитинги маркируются с наружной стороны. Если для этого используется метод термотиснения, то на глубину вдавливания накладывается ограничение в 0,25 мм. Маркировка труб канализации производится с интервалом 1 метр и менее. Она содержит информацию об изготовителе (товарный знак либо наименование), условное обозначение изделия и дату изготовления.
Необходимая информация наносится на внешнюю сторону трубы при помощи специального оборудования
Если коммуникации имеют длину не менее одного метра, то они могут маркироваться ярлыками-наклейками. На изделиях для сварки встык приводится класс по ПТР.
Какие бывают и какие лучше
Лучшие полипропиленовые трубы
По строению полипропиленовые трубы бывают трех видов:
- Однослойные. Стенки полностью сделаны из полипропилена.
- Трехслойные:
- армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
- армированные фольгой — конструкция похожа.
Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

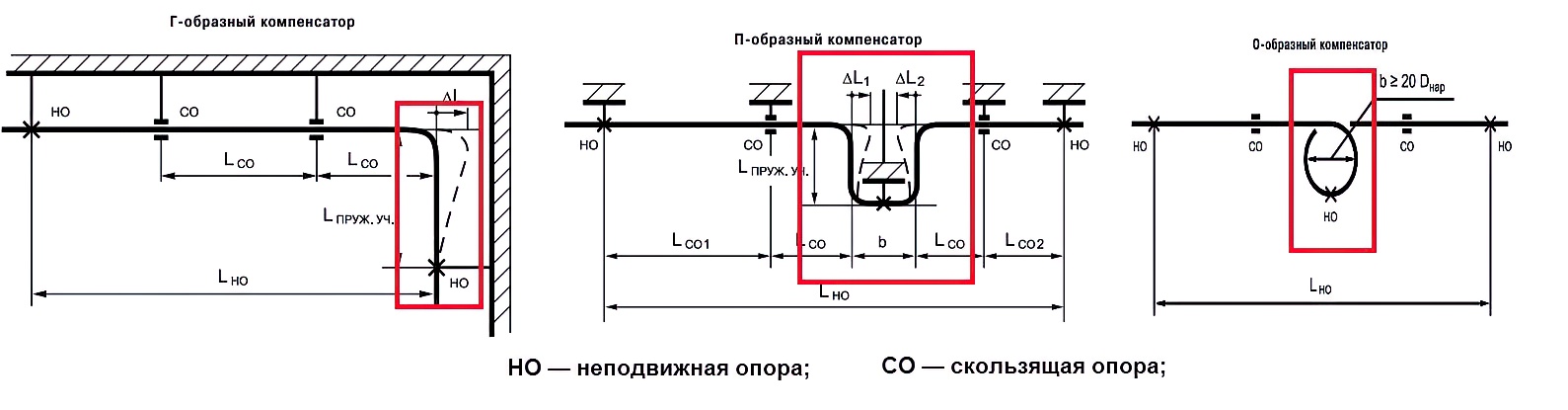

Виды компенсаторов для полипропиленовых труб
Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.
Слева армированная стекловолокном труба, справа — обычная однослойная
Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).
Какие ППР трубы подходит для каких систем
Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.
Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.
Пример водопровода из полипропилена
Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем
Обратите внимание, наличие компенсаторов обязательно
Какие проще в монтаже
Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п
используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.
Так выглядит внешнее армирование полипропиленовой трубы фольгой
Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.
Сваривать армированные фольгой трубы надо правильно
Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.
https://youtube.com/watch?v=fKf2kG7gHvw
Преимущества полипропиленовых труб
- Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
- Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
- Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.
Стандарт ГОСТ Р 52134-2003: основные положения документа
ГОСТ Р 52134-2003 – единственный стандарт, регулирующий качество и определяющий характеристики труб, выполненных из различных термопластичных материалов, а также фитингов и соединительных элементов, используемых в системах отопления и водоснабжения. Стандарт касается труб, изготовленных из таких термопластов:
- поливинилхлорид ПВХ непластифицированный (PVC-U, НПВХ) и хлорированный (PVC-C, ХПВХ);
- полипропилен и его сополимеры (гомополимер, блоксополимер, рандомополимер);
- полиэтилен (PE, ПЭ);
- полибутен (PB, ПБ);
- сшитый полиэтилен (PE-X, ПЭ-С).
Для вышеозначенных сополимеров полипропилена приняты следующие условные обозначения:
- гомополимер или ПП тип 1 (PP-H, ПП-Г);
- блоксополимер или ПП тип 2 (PP-B, ПП-Б);
- рандомсополимер или ПП тип 3 (PP-R, ПП-Р).
В документе, который является единственным принятым стандартом качества термопластических труб, регулируются такие положения как размерные характеристики труб, а также условия эксплуатации и свойства, определяющие срок эксплуатации. Сюда относятся коэффициенты запаса прочности материалов, предельные рабочие температуры и давления, определяющие принадлежность трубы к тому или иному классу.
Руководствуясь документом, можно оценить качество исполнения труб, так как выработан единый стандарт, на который нужно опираться при контроле.
Кроме того, ГОСТ Р 52134-2003 используется для расчета толщины стенки труб – зная условия использования и необходимый срок эксплуатации трубы, можно рассчитать, какими должны быть трубы и из какого материала их лучше сделать.
При этом ГОСТ Р 52134-2003 не противоречит ГОСТ 18599 и ГОСТ 51613 – стандартам качества труб из ПЭ и ПВХ, эти документы дополняют друг друга. При его составлении учитывались международные стандарты качества и требования к производству и расчету термопластических труб.

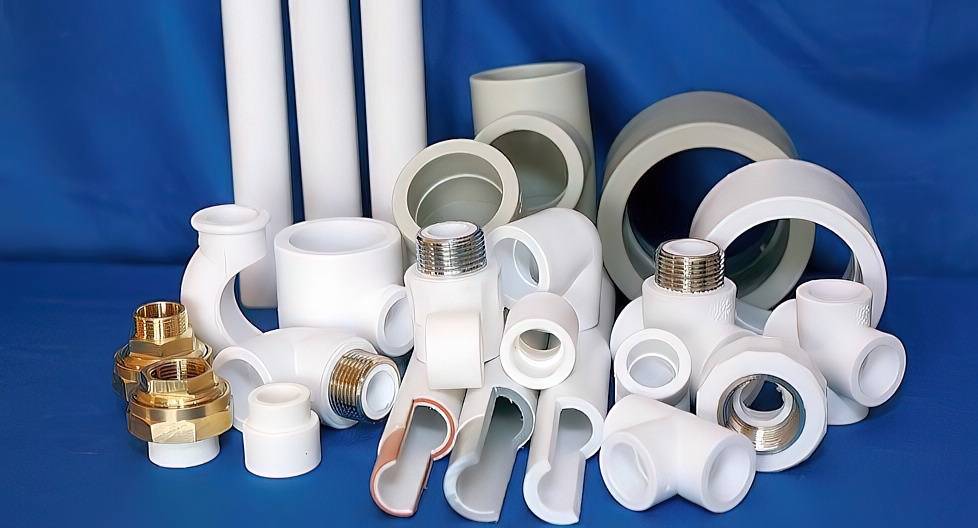

Сечение полипропиленовых фитингов
Фитинги – детали, соединяющие трубы друг с другом. Их формы достаточно разнообразны и позволяют реализовать почти любой поворот или наклон в схеме отопления.
Делятся на два типа:
- обычные;
- резьбовые.
Первые соединяются с сантехникой с помощью диффузной сварки, вторые закручиваются.

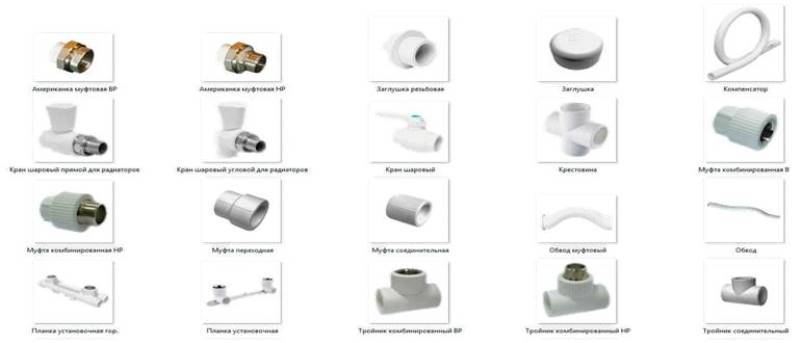

Образцов фитингов на рынке достаточно много, в зависимости от условий эксплуатации диаметр фитингов может быть хоть 20, хоть 50 мм. Разберем какие фитинги лучше всего использовать в разных конструкциях.
Для отопления и водоснабжения
Обычно вода в дом проводится или под землей, или по вершине. Для подобных работ подходят диаметры полипропиленовых труб от 16 до 75 мм. Если монтаж проводится внутри дома, то лучше всего использовать детали с внутренним диаметром 12-32 мм. Для системы подачи холодной воды рекомендуется покупать фитинги в 2-4 см.
Если фитинги устанавливаются для систем горячего водоснабжения в ванной или отопления, то используют диаметр полипропиленовых труб от 0.2 до 1 см. При этом стоит понимать, что температура воды в такой системе поднимается до 100 градусов. Это говорит о том, что стоит покупать армированные и термостойкие модели. В противном случае есть риск получить поломку в скором времени после монтажа.
Для канализации
Для канализации хорошо подходят полипропиленовые фитинги, поскольку они долговечны и выносливы. Разберем проектировку частных домов.
Для внешних параметров подойдут трубы диаметром 32-75 мм, а для внутренних 100-110 мм. Для промышленных зданий нужно ставить фитинги выше 110 мм. Более точные размеры назвать сложно, все зависит от требуемой мощности.
Для вентиляции
Вентиляционную систему тоже желательно делать полностью из полипропиленовых материалов.
Стандартная окружность сечения равняется 10-30 см. В качестве альтернативы можно использовать металлические трубы, однако они тяжелее и издают больше звуков.
Таблица диаметров
Диаметр трубопровода полностью зависит от:
- начального предназначения;
- общей силы напора;
- нагруженности;
- количества источников воды.
Чаще всего входная труба имеет диаметр 32 мм. Трубы для разводки из полипропилена ограничиваются 16-20 мм.
Внутренний диаметр трубок полностью зависит от толщины стенок, из-за чего этот параметр является одним из важнейших.
Для наиболее точного представления существует таблица соответствия диаметров, ознакомиться с которой можно ниже.
Таблица соответствия диаметров
| Наружный диаметр (мм) | Толщина стенки PN10 (мм) | Толщина стенки PN16 (мм) | Толщина стенки PN20 (мм) | Толщина стенки PN20 алюм. арматурой (мм) |
|---|---|---|---|---|
| 16 | – | – | 2,7 | 2,7 |
| 20 | 1,9 | 2,8 | 3,4 | 3,4 |
| 25 | 2,3 | 3,5 | 4,2 | 4,2 |
| 32 | 3,0 | 4,4 | 5,4 | 5,4 |
| 40 | 3,7 | 5,5 | 6,7 | 6,7 |
| 50 | 4,6 | 6,9 | 8,4 | 8,4 |
| 63 | 5,8 | 8,4 | 10,5 | 10,5 |
| 75 | 6,9 | 10,3 | 12,5 | 12,5 |
| 90 | 8,2 | 12,3 | 15,0 | 15,0 |
| 110 | 10,0 | 15,1 | 18,4 | 18,4 |
Использование армирования
Армирование – один из способов придания трубам особых механических свойств.
Армирование бывает следующим:
- Прослойка из алюминиевой фольги. Может быть как внешним, так и располагаться внутри.
- Стекловолоконный слой. Как правило, имеет внутренне расположение.
Благодаря армированию трубы получаются более прочными, а величина их теплового расширения становится меньшей.
Специалисты рекомендуют обратить внимание в первую очередь на армирование из слоя стекловолокна. Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка. Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка
Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка.
