Обратный клапан для воды

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Виды обратного клапана

Пружинный (подъемный)

Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.

Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.

Шаровой клапан

 Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

Шаровый обратный клапан

Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.

Поворотный или лепестковый

 Это название клапан получил из-за своей конструкции.

В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде

    Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.

Поворотные обратные клапана делятся на две группы:

Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора

Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.

 Двустворчатый обратный клапан

У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.

Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.

У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.

Также их рекомендуется устанавливать в системах, где присутствует высокое давление.

Обратный клапан для погружного насоса

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Установка обратного клапана

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Нюансы монтажа обратного клапана

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

Почему не работает клапан

Признак того, что сломался обратный клапан — система не может удержать набранное давление. Вернее, поломанный клапан — только одна из причин. Вторая — негерметичность подающего трубопровода. Так что придется проверять оба варианта.

Как выглядит обратный клапан на воду в разрезе

Если посмотрите внимательно на устройство обратного клапана, то поймете, что ломаться-то и нечему. Возможные поломки — клин на штоке и мусор, который мешает диску плотно прижаться. Может быть еще износ запорной пластины. Последнее — неизлечимо, сразу меняем. Износ — это и продавленные бороздки от седла на уплотнительном кольце тоже. Так что наличие уплотнения — неоднозначное преимущество. Резина продавливается и клапан начинает «травить».

Так выглядит засор на ОК малого диаметра

Если покосился или заклинил шток, в некоторых случаях можно поправить его. Как правило, это не надолго, и снова он заклинит довольно скоро. Если же запорная пластина была засорена, обычно ее можно очистить. А чтобы подобная ситуация не повторялась, поставьте перед обратным клапаном фильтр. Если там он уже есть, а вода все еще слишком грязная, вариантов несколько:

• поставьте второй — более мелкий фильтр;
• либо поднимите конец трубопровода от уровня дна;
• почистите или углубите колодец или скважину.

Если речь о погружном насосе типа «Малыш«, снизить количество мути поможет гашение вибраций, которые возникают при его работе. Способы разные — от применения пружин в подвесе, до прорезиненной подвески. Это действительно помогает. Еще как вариант — в колодец на дно поставить бочку с широкой горловиной, а в нее насос. Меньше будет подниматься ил и песок.

Можно увидеть вот такую картину

Следующее замечание. Если после длительного периода работы без поломок, обратные клапаны стали «лететь» один за другим, возможно изменился уровень воды и вам надо переместить точку всасывания. Второй вариант — песком или илом забились трубы и надо трубопровод элементарно промыть. Ну, и проверить его на герметичность. Кстати, если станция не набирает давления, то дело, скорее всего не в обратном клапане, а в груше, ее креплении, ниппеле и т.д.

1 Технические характеристики

Читая техническую документацию обратно запорных клапанов можно встретить незнакомые сокращения и обозначения. Например, Kvs – это значение пропускной способности в гидравлическом расчете для клапана. Это значение показывает какое количество воды в 20 градусов Цельсия проходит сквозь клапан в максимально открытом состоянии до тех пор, пока давление на клапан не упадет на 1 бар.

DN или Ду – это размер номинального диаметра трубопровода, который принят для унификации типоразмеров и измеряется в миллиметрах. Типоразмеры когда-то были регламентированы ГОСТом № 2833889.

Устройство обратного клапана

PN – это показатель номинального давления, утвержденный ГОСТом № 2634984. Pпр – это показатель пробного давления, при котором проводились испытания этой модификации клапанов. Pр – это показатель рабочего давления при котором гарантируется максимально надежная эксплуатация обратно запорной аппаратуры.

Итак, запорная арматура нужна для того, чтобы:

• регулировать показатели расхода;
• поддерживать нужные уровни давлений;
• смешивать ингредиенты в необходимых пропорциях;
• отслеживать заданные уровни жидкостей или газов.

1.1 Исполнение

Клапана размерами от миллиметра до метра с резьбовым, фланцевым или сварочным способом соединения делают из:

• чугунных;
• бронзовых;
• стальных;
• никелевых сплавов;
• каучуковых;
• тефлоновых;
• графитовых;
• хлопковых материалов.

1.2 Принцип работы

Когда в корпус со стороны всасывающего устройства попадает рабочая жидкость или газ, то шток с уплотнительной головкой на сальнике передвигает заслонку из открытого в закрытое положение, перекрывая входное отверстие.

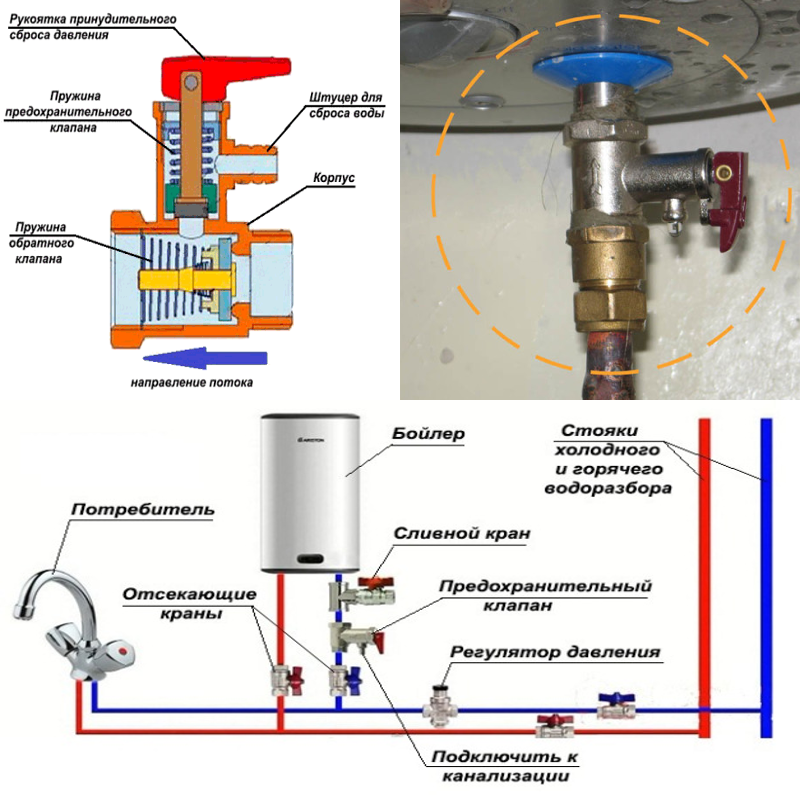

Предохранительный клапан для водонагревателя

Конструкция любого обратно запорного клапана состоит из:

• корпуса с заслонкой или затвором;
• головки;
• крышки;
• седла;
• шпинделя, который еще называется более привычно штоком;
• маховика;
• автоматики или механики для перемещения шпинделя.

1.3 Виды и классификация

В зависимости от того, по какому принципу сконструирован затвор различают два вида клапанов:

• с линейной заслонкой (шиберные, вентильные, игольчатые, мембранные, тарельчатые, включая обратные клапаны и редукционный клапан);
• с поворотной заслонкой (дроссельные, шаровые, пробковые, регулирующие, приводные и дренажные клапана).

Сегодня подробно рассмотрим обратные клапаны.

Где применяется

Обратный клапан очень полезен в водоснабжении частного дома.

Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.

На трубах водопровода.

Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.

Перед счетчиком холодной и горячей воды.

Поможет защитить от поломки в случае гидроудара.

На входе в водонагреватель.

Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток

2 Разновидности кранов

Для регулировки воды в системе отопления существуют специальные устройства — краны.

На полках магазинов можно найти много видов таких устройств, однако некоторые из них имеют более широкое распространение:

• Шаровые. Такое название устройство получило благодаря тому, что внутри прибора находится запорный механизм в форме шара с отверстием. Устройство может находиться только в двух положениях — закрытом и открытом. Поэтому принцип работы вентиля очень простой: при простом повороте на 90 ⁰C перекрывается подача тепла по трубам. Устройства шарового типа считаются самими распространенными. Такие краны бывают из различных материалов, но чаще всего можно встретить из латуни, стали, бронзы и полипропилена. По конструкции шаровые краны могут быть угловые и прямые. А также устройства различают по пропускной способности, которая бывает полнопроходная и стандартная. Для того чтобы эффективность работы была выше, следует выбирать регулировочный кран для отопления полнопроходного типа. К радиаторам вентиль присоединяют при помощи «американки» или гайки.

• Кран Маевского. Такой тип устройства используется для удаления воздуха из системы отопления, который попадает туда вместе с водой, и существенно снижает эффективность нагрева. Воздух скапливается в самой верхней точке, поэтому кран Маевского устанавливают сверху на батарее. Но стоит помнить, что устройство имеет небольшую пропускную способность, поэтому его лучше устанавливать только на радиаторы последнего поколения, которые изготавливают из алюминия или стали. Открыть такой тип устройства можно с помощью обычной отвертки или специального ключа. Конечно же, лучше отдавать предпочтение механизму, который открывается отверткой, так как ключ можно легко потерять. Периодически необходимо спускать воздух в системе, для этого вентиль следует повернуть против часовой стрелки. Характерное шипение говорит о наличии воздуха в трубах, когда оно прекращается, кран следует закрыть. Главное, стоит помнить, что если к системе подключен насос, то перед тем как спускать воздух, его обязательно следует отключить.
• Конусные. Благодаря тому, что механизм устройства работает плавно, с помощью вентиля можно легко регулировать напор воды. Такие краны производят из бронзы, латуни и полипропилена.
• Терморегулирующие. С помощью вентилей этого типа можно автоматически управлять не только потоком воды, но и поддерживать оптимальную температуру в комнате. Терморегулирующий кран представляет собой сифон, в котором находится ёмкость с жидкостью или газом. Принцип работы такого устройства состоит в том, что во время повышения температуры жидкость или газ в сифоне расширяется, давя на шток, который затем опускается, перекрывая доступ воды в радиаторе. И наоборот, если температура снижается, то шток поднимается, и поток воды в батарее увеличивается. Стоит заметить, что модели с газовым наполнением быстрее реагируют на изменения температуры, нежели устройства с жидкостью, хотя цена у них практически одинаковая.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен

Выбирая подходящую модель, следует на это обращать внимание в первую очередь

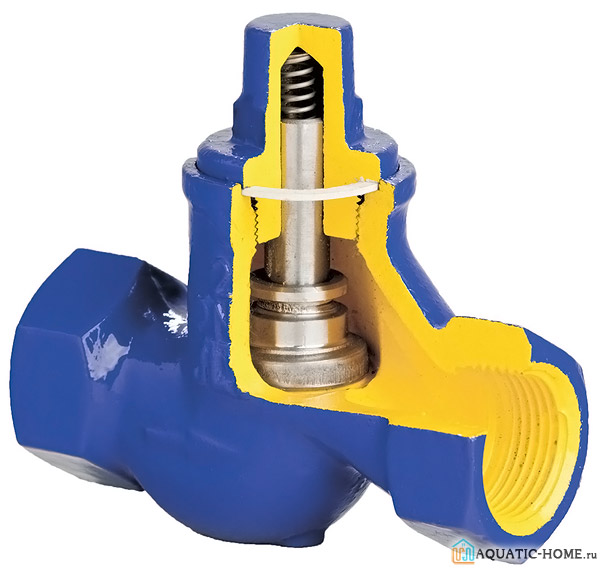

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности

Изделие для погружного насоса

Изготовление и установка обратного клапана своими руками

Цена на приборы для бытовых нужд довольно низкая, купить их может человек с любым уровнем достатка. Но его можно изготовить и самому из обычных фитингов для соединения трубопроводных систем.

Необходимые инструменты и материалы

Чтобы смастерить клапан своими руками понадобиться предварительно заготовить следующие материалы:

• стандартную муфту с внешней резьбой — послужит седлом для затвора;
• тройник с резьбой на внутренней поверхности для формирования корпуса;
• стальную пружину достаточной жёсткости;
• стальной шарик диаметром чуть меньше условного прохода тройника;
• пробку — заглушку с резьбой;
• ленту ФУМ.

Под рукой должны быть и такие инструменты, как:

• набор сантехнических ключей;
• рулетки;
• ножовки по металлу;
• плашки для нарезания резьбы.

Ход работ

Сборка клапана осуществляется таким образом:

• вкручивается муфта в один из патрубков тройника, расположенного сбоку его корпуса. Она должна перекрыть центральное отверстие на 2 мм, чтобы при работе изделия в него не выскакивал шарик;
• в боковое отверстие с обратной стороны вставляется шарик, затем пружина;
• этот патрубок наглухо закупоривается заглушкой на ленте ФУМ.

Важный момент в изготовлении — пружина должна быть правильно отрегулирована, чтобы она не отклонялась при уменьшении напора, но и не была чрезмерно тугой и не становилась препятствием для нормального функционирования системы.

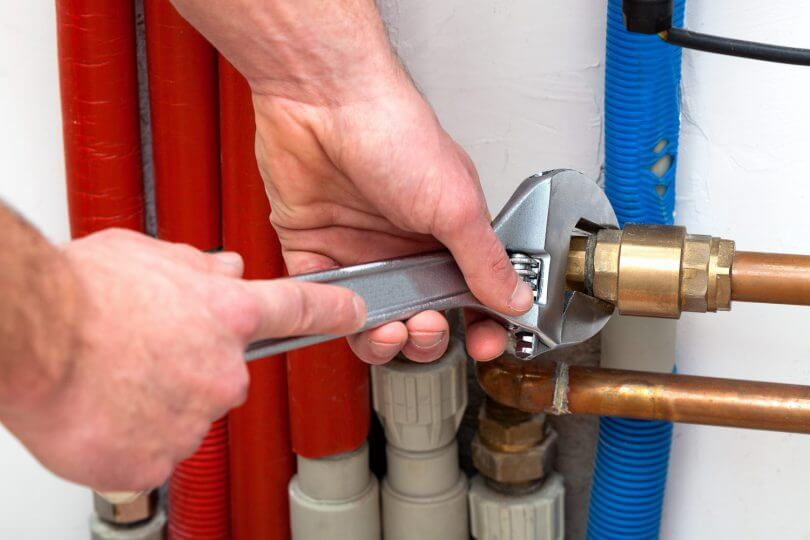

Проведение монтажа как самодельных, так и заводских изделий выполняется в одинаковой последовательности:

• прекращение подачи транспортируемой среды в водопроводную систему в целом с помощью задвижки, либо отключение определённого участка, где будет выполняться монтаж;
• вырезание части трубы, соответствующую по размеру купленному прибору;
• нарезка резьбы на концах труб или присоединение фланцев (межфланцевый тип соединения);
• вкручивание изделия в резьбу на трубах или зажим клапана между фланцами с установкой герметизирующих прокладок;
• проверка герметичности соединений, неподвижности положения корпуса.

Правила монтажа и эксплуатации прибора

Общими правилами установки и эксплуатации для всех разновидностей обратных клапанов являются:

• необходимость учитывать движение рабочей жидкости и правильно размещать прибор так, чтобы стрелка на корпуса была направлена в ту же сторону, что и поток;
• место установки устройство должно быть со свободным доступом на случай ремонта, технического обслуживания или замены;
• подъёмные поворотные механизмы правильно ставить только в горизонтальном положении;
• для резьбовых соединений требуется дополнительная герметизация с применением ленты ФУМ, мотка льна или силикон;
• если прибор работает с грязными жидкостями, то на входе следует установить фильтр грубой очистки, так как среда с крупными включениями может повредить исполнительный механизм водного клапана;
• перед началом монтажа прибор должен быть проверен на герметичность.

Схема подключения

Варианты размещения обратного клапана представлены на фото:

Для защиты водомера

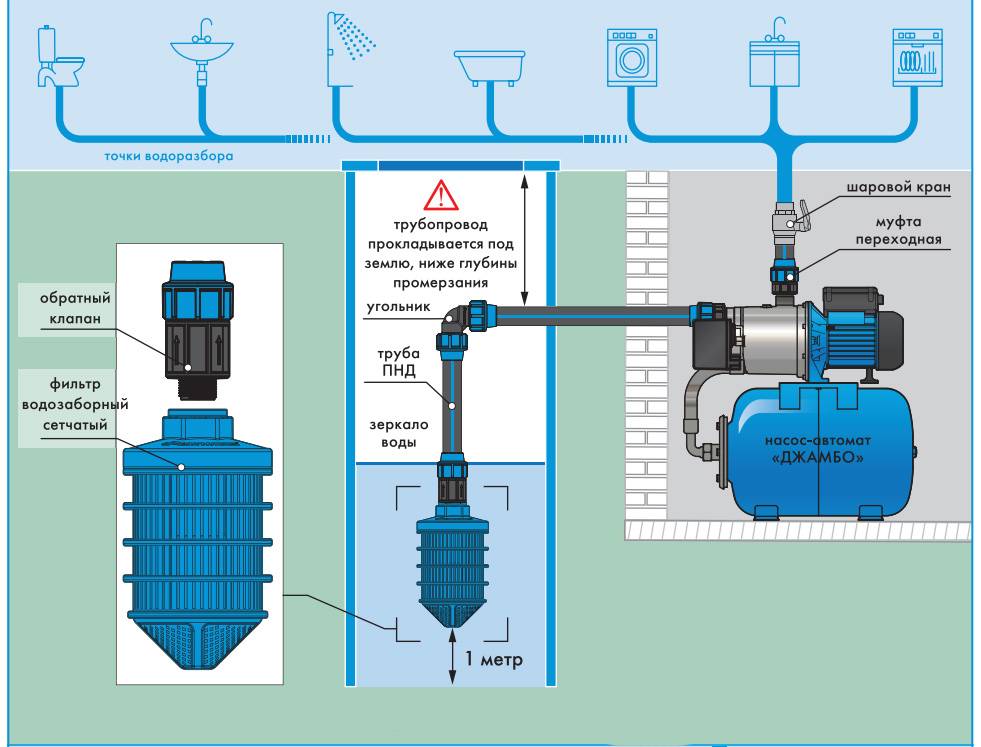

Для корректировки работы насосного оборудования

Критерии выбора устройства

При выборе конкретной модели обратного клапана, наилучшим образом подходящей для реализации того или иного проекта, следует учитывать:

• Диаметр посадочной части запорного элемента. Как правило, обозначается в дюймах.
• Пропускную способность (диаметр условного прохода). На маркировке изделия обозначается литерами ДУ или DN.
• Класс герметичности. Характеризует способность устройства перекрывать поток воды и измеряется количеством жидкости, способной просачиваться сквозь затвор в единицу времени.
• Рабочее давление. Маркируется аббревиатурами РУ или PN. Значение РУ-20, к примеру, будет означать, что клапан сможет эффективно работать при давлении в системе не более 20 бар.
• Уровень давления закрытия.

Для бытовых водопроводных сетей, в большинстве случаев, подойдут муфтовые пружинные клапаны диаметром прохода 15-50 мм. Эти устройства будут сочетать достаточную пропускную способность с компактными габаритами, приемлемым уровнем шума и доступной стоимостью.

Особенности конструкции

Конструктивное исполнение любого обратного клапана не изобилует наличием сложных деталей. Вне зависимости от типа устройства, оно состоит из трёх обязательных элементов:

• Пластиковый или металлический затвор с уплотнителем из силикона или резины.
• Пружина, обеспечивающая ход затвора. Несмотря на малые размеры, выполняет очень важную функцию, поэтому, как правило, производится из высококачественной стали.
• Корпус устройства.

Чтобы избежать негативного воздействия агрессивных химических сред (минеральных солей, соединений серы, марганца, железа и т.п.), в той или иной концентрации растворенных в любой водной среде, поверхность затвора подвергается дополнительной защите. Защитный слой наносится на деталь гальваническим методом.

Некоторые модели клапанов могут быть оборудованы дополнительными элементами для упрощения монтажа водопроводной сети: краном Маевского для возможности стравливания воздуха из системы, а также дренажным отверстием, позволяющим легко сливать жидкость, скопившуюся в трубе.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.
В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

Почему не работает клапан

Признак того, что сломался обратный клапан — система не может удержать набранное давление. Вернее, поломанный клапан — только одна из причин. Вторая — негерметичность подающего трубопровода. Так что придется проверять оба варианта.

Как выглядит обратный клапан на воду в разрезе

Если посмотрите внимательно на устройство обратного клапана, то поймете, что ломаться-то и нечему. Возможные поломки — клин на штоке и мусор, который мешает диску плотно прижаться. Может быть еще износ запорной пластины. Последнее — неизлечимо, сразу меняем. Износ — это и продавленные бороздки от седла на уплотнительном кольце тоже. Так что наличие уплотнения — неоднозначное преимущество. Резина продавливается и клапан начинает «травить».

Так выглядит засор на ОК малого диаметра

Если покосился или заклинил шток, в некоторых случаях можно поправить его. Как правило, это не надолго, и снова он заклинит довольно скоро. Если же запорная пластина была засорена, обычно ее можно очистить. А чтобы подобная ситуация не повторялась, поставьте перед обратным клапаном фильтр. Если там он уже есть, а вода все еще слишком грязная, вариантов несколько:

• поставьте второй — более мелкий фильтр;
• либо поднимите конец трубопровода от уровня дна;
• почистите или углубите колодец или скважину.

Если речь о погружном насосе типа «Малыш«, снизить количество мути поможет гашение вибраций, которые возникают при его работе. Способы разные — от применения пружин в подвесе, до прорезиненной подвески. Это действительно помогает. Еще как вариант — в колодец на дно поставить бочку с широкой горловиной, а в нее насос. Меньше будет подниматься ил и песок.

Можно увидеть вот такую картину

Следующее замечание. Если после длительного периода работы без поломок, обратные клапаны стали «лететь» один за другим, возможно изменился уровень воды и вам надо переместить точку всасывания. Второй вариант — песком или илом забились трубы и надо трубопровод элементарно промыть. Ну, и проверить его на герметичность. Кстати, если станция не набирает давления, то дело, скорее всего не в обратном клапане, а в груше, ее креплении, ниппеле и т.д.

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

• Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
• Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
• В замкнутых системах на устройствах подпитки;
• Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
2. Место установки.
3. Степень загрязнения окружающей среды.
4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

1. Крепление к полипропиленовым трубам с помощью сварки.
2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
3. Поворотного типа. В нём затворка выполнена в виде откидной створки.
4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

Какие виды есть

Клапан обратный межфланцевый V 275. Ду 15−100

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -250С;
• максимально допустимое давление — 16 бар;
• материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
• максимально допустимая температура -70С;
• максимально допустимое давление — 10 бар;
• материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК, межфланцевый, стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -110С;
• максимально допустимое давление — 16 бар;
• материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -350С;
• максимально допустимое давление — 40 бар;
• материал корпуса — сталь.

Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Где применяется

Обратный клапан очень полезен в водоснабжении частного дома.

Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.

На трубах водопровода.

Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.

Перед счетчиком холодной и горячей воды.

Поможет защитить от поломки в случае гидроудара.

На входе в водонагреватель.

Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток

Цена обратного клапана для воды для насоса

Цены на существующую защитную арматуру зависят от марки производителя, пропускной способности (диаметра) и конструктивной модификации клапана. Стоимость магистральной арматуры превышает цены устройств бытового назначения в десятки раз.

Сравнительная таблица цен обратных клапанов для воды от разных производителей:

Производитель	Диаметр, мм	Цена за шт., рублей
Клапан обратный полипропиленовый
Трубопроводные системы AQUA-S	20 25 32	110,00 136,00 204,00
VALTEC (Италия)	20 25 32	128,00 160,00 274,00
Клапан обратный пружинный муфтовый
VALTEC (Италия)	15 20 25	191,00 263,00 390,00
Danfoss CO (Дания)	15 20 25	561,00 735,00 962,00
Teсofi (Франция)	15 20 25	282,00 423,00 563,00
ITAP (Италия)	15 20 25	366,00 462,00 673,00
Комбинированный пружинный обратный клапан с дренажем и воздухоотводчиком
VALTEC (Италия)	15 20 25	652,00 1009,00 1516,00
Клапан обратный пружинный муфтовый, с латунным золотником
VALTEC (Италия)	15 20 25	228,00 198,00 498,00

Анализируя информацию, представленную на сайтах официальных представителей и компаний, которые производят защитную арматуру, можно сделать вывод: обратные клапаны для воды для насосов повышают уровень надежности и качество работы автономных систем водоснабжения.

Какие существуют виды клапанов

Обратные клапаны на воду отличаются друг от друга конструкцией, способом крепления, материалом и габаритами. Пройдемся по основным видам запорных устройств и их характеристикам.

По типу конструкции:

1. Шаровые – оснащены запорным металлическим шариком, прижимающимся пружиной к седлу.
2. Золотниковые подъемные – имеют запорную деталь в виде золотника.
3. Поворотные подъемные – снабжены запорной крышкой, закрепленной на оси корпуса.
4. Дисковые – имеют запорный диск, связанный с подпружиненным штоком.

По типу крепления:

1. Муфтовые – предполагают крепление с помощью резьбовых переходов.
2. Фланцевые – крепятся посредством фланцев.
3. Межфланцевые – крепление производится путем болтового стягивания фланцев, между которым расположена непосредственно конструкция клапана.

Выбирайте клапан, подходящий к вашей системе водопровода

По типу материала:

1. Из чугуна – механически прочные, сравнительно недорогие, но не очень устойчивые к коррозии клапаны для трубопроводов крупного диаметра.
2. Из латуни – надежные, неприхотливые в обслуживании и устойчивые к коррозии клапаны для трубопроводов малого диаметра.
3. Из нержавеющей стали – устойчивые к агрессивным веществам и коррозии, долговечные клапаны для трубопроводов любого диаметра. Практические безупречные качества обуславливают очень высокую стоимость устройств.

Совет. Оптимальным для использования в быту будет клапан из комбинированных материалов: корпус – из латуни или чугуна, пружина – из нержавеющей стали, затворный элемент – из пластика.
