Что включают в себя чертежи лестниц

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: «R-A-510923-1»,
renderTo: «yandex_rtb_R-A-510923-1»,
async: true
});
});
t = d.getElementsByTagName(«script»);
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, «yandexContextAsyncCallbacks»);

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Назначение плана

При строительстве дома или отдельных частей наполнения здания обязательным условием является наличие проектной документации. К ней в том числе относятся и чертежи. Для дома готовится фронтальное изображение строения, а также его разрез вдоль осевой точки и проекция сверху. В том числе здесь отражается и строение лестницы в плане. Так вы получаете наглядный пример того, как она будет выглядеть в интерьере.

План лестницы содержит все необходимые данные для строительства

Подъем на второй этаж может проектироваться уже после того, как строительство дома будет завершено. В этом случае нужно составить отдельный план. Его функциональные задачи, помимо визуальной демонстрации проекта будущей лестницы, заключаются в следующем:

• На нем отражаются все проектные данные с указанием конкретной области применения.
• Планировка облегчает работу строителям благодаря визуальному отражению размеров элементов конструкции и их положения.
• Позволяет заранее выявить недочеты в проекте.
• В составе общего плана дома отражается положение лестницы в пространстве.

Лестничные больцевые

Больцами являются крепёжные детали под видом штыря или болта. Данные крепежи необходимы для крепления к стене. Также для опоры можно использовать стальные стержни. На них и укладывается сооружение. Данный вид конструкции используется в помещениях с малой площадью. Экономия пространства происходит за счёт того, что лестница крепится непосредственно к стене. Сейчас такое строение является самым востребованным и практичным вариантом.

Нюансы в лестнице на больцах:

• Данное построение не является препятствием к пропуску света в помещение. За счёт этого создаётся иллюзия более большого пространства;
• При установке не используются опорные балки для ступеней. Но наличие перил и ограждений обязательно;
• Визуальный вид конструкции кажется лёгким, но при этом она выдерживает вес около 1500 кг. Поэтому сомневаться в её прочности и надёжности не стоит.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

• Ширину;
• Высоту;
• Глубину лестницы.

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

Нужно правильно продумать ширину ступеней. Идеальным решением будет создание ширины в 30-35 сантиметров. Минимальным количеством считается 25 сантиметров

Не менее важно грамотно определить площадь, на которой будет установлена лестница

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

1. Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
2. Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Назначение плана

При строительстве дома или отдельных частей наполнения здания обязательным условием является наличие проектной документации. К ней в том числе относятся и чертежи. Для дома готовится фронтальное изображение строения, а также его разрез вдоль осевой точки и проекция сверху. В том числе здесь отражается и строение лестницы в плане. Так вы получаете наглядный пример того, как она будет выглядеть в интерьере.

План лестницы содержит все необходимые данные для строительства

Подъем на второй этаж может проектироваться уже после того, как строительство дома будет завершено. В этом случае нужно составить отдельный план. Его функциональные задачи, помимо визуальной демонстрации проекта будущей лестницы, заключаются в следующем:

• На нем отражаются все проектные данные с указанием конкретной области применения.
• Планировка облегчает работу строителям благодаря визуальному отражению размеров элементов конструкции и их положения.
• Позволяет заранее выявить недочеты в проекте.
• В составе общего плана дома отражается положение лестницы в пространстве.

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

   Расчет габаритов ступеней лестницы

4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Расчет и сборка лестницы

Для составления подробного чертежа с размерами важно провести предварительные расчеты. И в первую очередь нужно подумать об опорах

Приставная лестница должна быть спроектирована таким образом, чтобы ее низ был немного шире верхней части. Оптимальное расстояние между тетивами внизу 40 см, вверху – 30 см.

Пример чертежа приставной лестницы

Чтобы определить количество ступеней, за основу берется длина будущего изделия. Разделите визуально длину на отрезки, равные расстоянию от пола до приподнятой ступни, когда нога согнута в колене. Как правило, это значение лежит в пределах 25-30 см. Так, если стремянка в длину будет 300 см, а шаг ступеней – 30 см, получаем количество, равное 10.

Теперь рассмотрим примерный процесс, как сделать приставную лестницу своими руками. Вся работа состоит из следующих этапов:

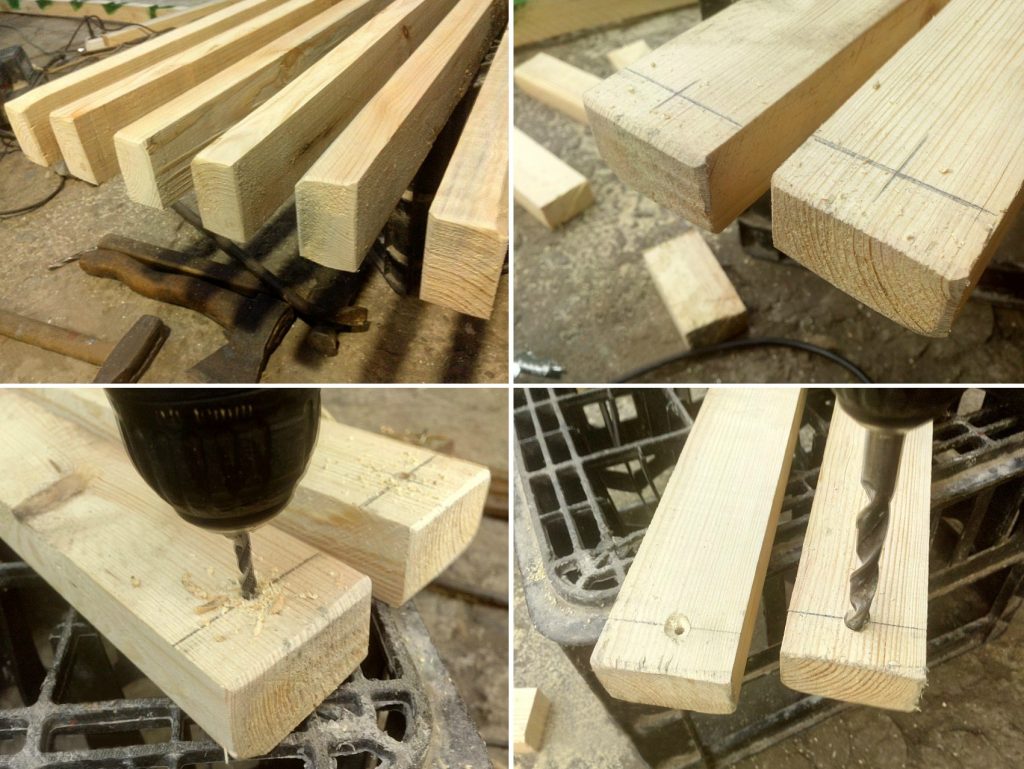

1. На опорных брусках нужно сделать метки – места крепления ступеней. Размер пазов соответствует ширине ступенек, например, 50 мм. Аналогичные метки делаем на боковых гранях – это будет зарубка, ее глубина должна быть 15-20 мм. По намеченным линиям выполняем паз с помощью топорика, полученный скос при необходимости подравниваем и шлифуем.

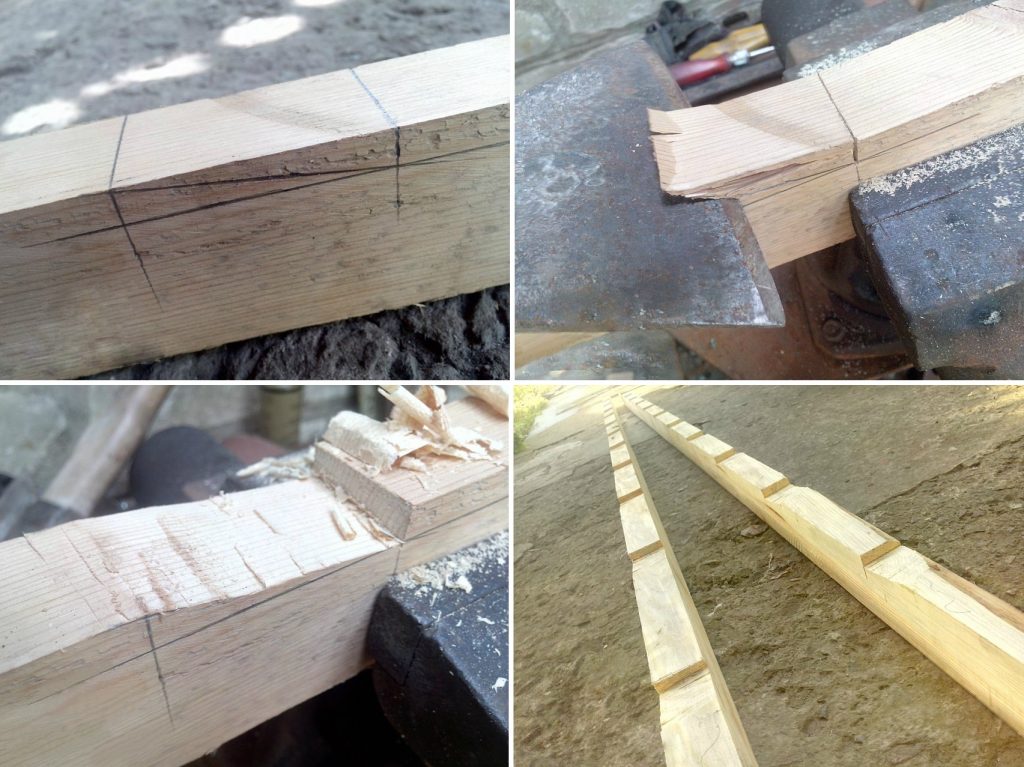

2. Теперь переходим к ступеням. Начинать следует с изготовления верхней и нижней перекладины, при этом помним, что низ лестницы должен быть немного шире верха. Значит нижняя ступень должна быть длиннее. С помощью угольника начертите линию среза края, лобзиком отпилите ненужную часть.

3. Полученные торцы нужно обработать шлифмашинкой. Отступив от края примерно 2 см начертите линию с помощью угольника и отметьте на ней центр – это будет место крепления ступеней. В центральной точке просверлите отверстие под саморез.

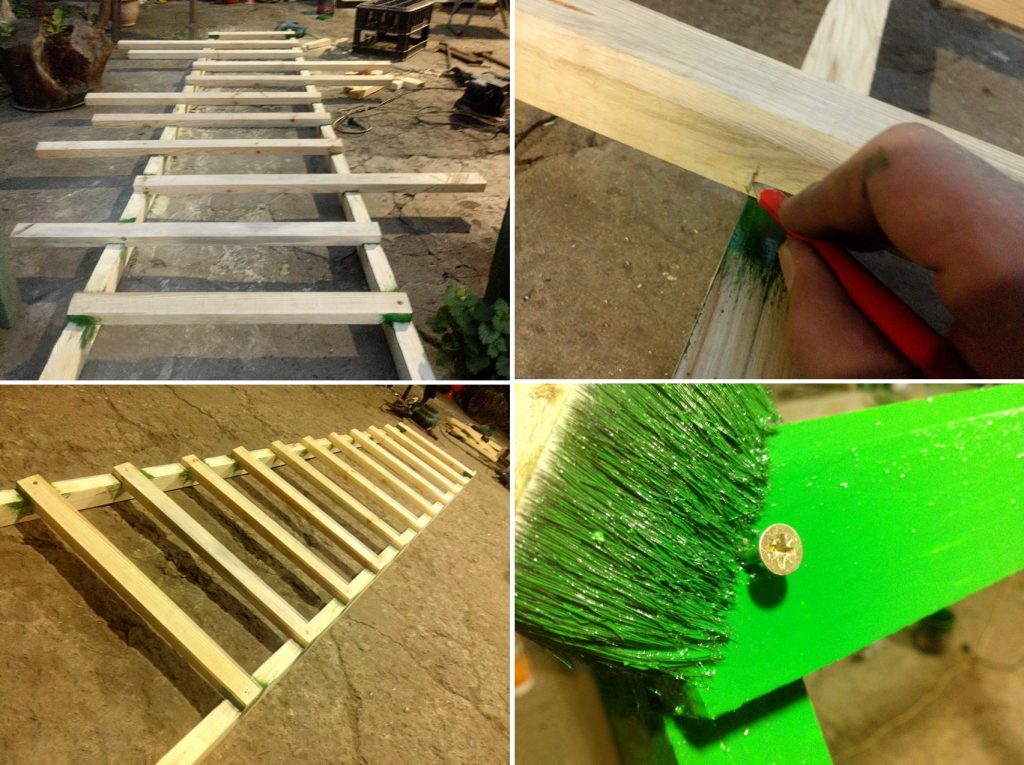

4. Переходим к сборке. Для этого сначала опоры в местах зарубки выкрасите в яркий цвет (в нашем примере это зеленый). Установите верхнюю и нижнюю ступеньки на опоры в пазы, при перекосах выровняйте всю конструкцию. Высверлите соответствующие отверстия в местах зарубок и закрепите ступени при помощи саморезов.

5. Далее нужно изготовить оставшиеся ступени. Их длина отмеряется в соответствии с расстоянием между опорами – по всей протяженности это значение будет разным. Делаем отметки, сверлим, устанавливаем, прикручиваем последние перекладины и наша стремянка готова.

На видео: деревянная лестница за 30 минут с помощью болгарки.

Разрезы зданий

Общие принципы построения

Какой бы простой ни была конструкция дома, для его постройки требуется разработать проект. Типовой проект включает в себя самую разную документацию, однако нам, как будущим владельцам жилья, наиболее интересными будут чертежи, визуализирующие запланированный результат.

Разрез и фасад

К таким чертежам в первую очередь относятся фасады и разрезы:

• Фасад — это изображение внешнего вида возводимой конструкции. Как правило, при построении фасадного чертежа учитываются не только несущие элементы, но и детали отделки, которые позволяют создать более точный образ дома.
• Разрез представляет собой графическое изображение дома, мысленно разделенного плоскостью на две или больше частей. На чертеже разреза показываются объекты, через которые проходит секущая площадь, а также объекты, которые находятся за ней.

Лестничная клетка многоквартирного дома

Если фасадный чертеж дает представление о том, как дом будет выглядеть внешне, то наряду с планом разрез дома по лестнице или по другому элементу обеспечивает демонстрацию внутреннего устройства помещения.

Требования к чертежам

Чертеж разреза по лестнице должен быть выполнен по определенным правилам:

• В целях наглядности секущая плоскость располагается таким образом, чтобы она проходила не только через один из лестничных маршей, но и через оконные либо дверные проемы. Если это невозможно, выполняется разработка дополнительной схемы.
• Построение начинается с нанесения осевых лини опор и несущих стен. Поверх осей вычерчиваем капитальные стены (наружные и внутренние), осуществлял привязку элементов к осям разбивки.
• Отмечаем вертикальные линии: уровень пола на первом и втором этаже, чердачное перекрытие, конек крыши, подошва фундамента.

Естественно, это лишь самые общие требования. Если вы планируете делать чертеж своими руками, то стоит начать изучение правил с азов, поскольку в проектах имеет значения каждая деталь, начиная от типа и толщины линии и заканчивая размещением цифр, обозначающих размер. Ну, а если чертеж разреза лестницы нужен вам лишь для общего представления, то изложенной выше информации вполне хватит для получения удовлетворительного результата.

Виды

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

• Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
• Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.

Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.
Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.

Обозначение лестницы на плане

При составлении проекта дома важно правильно обозначить лестничную конструкцию. Главное – выполнять план поэтапно. В плане следует изображать размеры помещения, оконные и дверные проемы, марши и лестничные клетки, конструкцию здания и толщину несущих стен

В плане следует изображать размеры помещения, оконные и дверные проемы, марши и лестничные клетки, конструкцию здания и толщину несущих стен.

На плане должно значится определение вида и типа лестничной конструкции

При составлении чертежа важно выбрать вид лестничной конструкции и знать его основные характеристики. Важно учесть, в какой комнате будет расположена лестница – гостиной, спальне, детской, кухне – от этого многом зависит выбор лестницы по функциональности и внешнему виду конструкции

Для того чтобы правильно составить чертеж лестничной конструкции, можно как обратиться за помощью к специалисту, так и сделать это самостоятельно, используя онлайн программы

Виды лестниц:

• Винтовая. Закручивается вокруг столба. Ступени могут иметь треугольную или трапециевидную форму.
• Маршевая. Отличается прямоугольными ступенями и прямыми линиями.
• Спиральная. Отличается описанием окружности на удалении от центра.
• Модульная. Состоит из отдельных функциональных элементов, сконструированных в одну лестницу.

Важно заранее определиться с видом лестницы и способом ее крепления. Обычно ее крепят к стене. Прислоненная лестница представляет собой более надежную конструкцию

Компания «Технониколь» представляет широкий ассортимент качественных конструкций

Прислоненная лестница представляет собой более надежную конструкцию. Компания «Технониколь» представляет широкий ассортимент качественных конструкций.

Строительные нормы

• Основные габариты конструкции не должны меняться. В противном случае не будет обеспечена надлежащая безопасность эксплуатации.
• Рекомендованная ширина проема: 80-90 см.
• Высота перил (ограждения, которые не позволяют упасть вниз) должна быть в пределах 90-120 см. Они должны быть по обе стороны (исключение, если конструкция примыкает к стене).
• Глубина прямых ступеней должна быть в пределах 20-40 см (оптимальные значения 25-32 см). Высота в диапазоне 10-18 см.
• Оптимальный угол уклона – 45 градусов.

Остальные параметры подбираются исходя из помещения, используемых материалов, типа конструкции и факторов эксплуатации.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

Условные обозначения

Чертеж лестницы – это проекция на плоскость. Чтобы схема даровала полноту информации, для каждого проекта составляется план и сечение. На обоих чертежах обязательно указывается направление (куда будут подниматься люди). Нижняя точка конструкции отмечается кружком, верхняя стрелкой.

Для предотвращения путаницы при строительстве в плане обозначаются используемые материалы, согласно ГОСТ 5401-50. Полную информацию можно получить в этом нормативном документе, поэтому расскажем только про наиболее популярные материалы:

• Дерево. На торцевых разрезах обозначается в виде круговых и радиальных штрихов. На продольных схемах в виде продольных линиях.
• Бетон. На любых чертежах обозначается в виде точек и кружков хаотичной формы.
• Металл (любого типа). Обозначается в виде штрихов с диагональными линиями. Если толщина элемента менее 2 мм, используется разметка в виде сплошной заливки.

Условные обозначения строительных материалов по ГОСТ

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

• Оси;
• Стена;
• Пол;
• Потолок;
• Элементы лестницы;
• Габариты конструкции.

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

1. Отмечается длина площадки на первом этаже.
2. Чертится противоположная площадка.
3. Рисуется горизонтальная проекция лестничного марша.
4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.
• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.
