Как сделать самодельный земляной бур (ямобур, землебур)

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.Это интересно: как сделать садовый бур своими руками. Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью

Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Конструкции и применение

• 1 Конструкции и применение
• 2 Делаем садовый бур
  • 2.1 Материалы
  • 2.2 Ножи и способ из крепления
    • 2.2.1 Листовая сталь
    • 2.2.2 Из пильного диска
  • 2.3 Модификации
• 3 Шнековый бур
• 4 Бур для свай ТИСЭ
• 5 Чертежи
  • 5.1 Бур из лопаты
  • 5.2 Бур для мягких грунтов
  • 5.3 Базовые чертежи шнекового и садового бура
• 6 Видео материалы

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

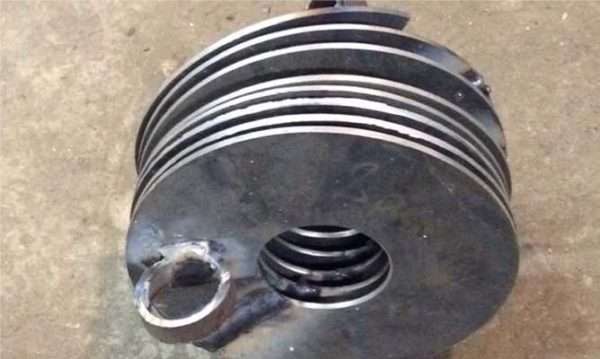

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Виды

Самыми часто применяемыми считаются ручные скважинные буры. Можно выделить несколько их видов.

Шнековый

Он выполняет бурение способом разрезания почвенного слоя специализированными пластинами, которые находятся в основе конструкции. Пластины приварены под углом 90 градусов. Так почва частично извлекается из ствола скважины, поэтому вычищение ее проводят лопатой вручную. У буров с ножами-пластинами, приваренными под углом от 30 до 70 градусов, вся почва с легкостью выходит наружу. Такие инструменты подходят для дренажной системы.

Коронковый

Конструкция такого изделия включает в себя трубу и коронку, которая находится в нижней части. Коронку выполняют из особо прочного материала в виде заостренных резцов. Это дает возможность для маневрирования.

Бурение коронковым буром возможно только при наличии других дополнительных инструментов: долота, штанги, крепежных частей. При бурении в этом случае сначала применяют долото, а уже потом бур.

Ударно-канатный

Это необычный инструмент большого размера, состоящий из трубы с желонкой. Для применения такого вида бура нужна тренога. Она устанавливается на высоте около 2 метров.

При таком виде бурения стоит задача изготовить скважину. С высоты в нее скидывается труба большого веса с острым концом, привязанная толстой веревкой или канатом к треноге. Почвенный слой взрыхляется и попадает в трубу. Затем ее извлекают на поверхность при помощи лебедки и вычищают от земли. В такой работе может быть занят только один человек.

Ложковый

Он включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка. Во время бурения скважины цилиндр заполняется почвой, затем его вынимают, чтобы очистить. Такой вид бура приспособлен для территорий с плотным влажным грунтом, не склонным к осыпанию. Данный инструмент часто применяют для изготовления скважин под воду.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Бур для сверления скважин под столбы своими руками — инструкция и чертежи

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму

Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

• Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
• Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
• Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

• Для удаления грунта необходимо каждый раз извлекать бур из скважины.
• Невозможно сформировать расширенную область в нижней части фундамента.
• При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

• Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
• Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
• Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

• Труба диаметром 500 мм;
• Два диска диаметром 100-150 мм;
• Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью

Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

• Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
• До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

Рекомендации по использованию и уходу за электроледобуром

Чтобы оборудование прослужило вам верой и правдой как можно дольше, следует относиться к нему бережно, и следовать некоторым простым правилам:

1. Избегайте перегрева электродвигателя. Особенно это касается дешевых или кустарных образцов. Если ощущаете, что температура корпуса сильно поднялась, лучше дать оборудованию отдохнуть, даже если оно рассчитано на такие нагрузки.
2. Крепко держите электробур руками во время бурения, равномерно распределяя нагрузку. Это также увеличит срок его эксплуатации.
3. Нужно просушивать устройство после возвращения с рыбалки. Ни в коем случае не упаковывайте его в целлофан или иные контейнеры до полного высыхания.
4. В летний период «отдыха», нужно смазывать рабочие поверхности ледобура смазочными материалами.
5. Следите за состоянием режущих кромок, и затачивайте их при необходимости. Это уменьшит нагрузку и на прибор и на руки.

В заключение стоит отметить, что электрический аккумуляторный бур необходим в первую очередь рыболовам, которые не представляют свою жизнь без льда, снега и множества насверленных лунок. Если планируется 5-10 рыбалок за зиму, то хватит и обычного ручного инструмента, — и для здоровья полезно и бюджет сбережет.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Для чего может понадобиться бур

На домашних участках часто требуется устанавливать заборы, столбы для подвязок или делать скважины, чтобы провести воду. Для этого необходимо использовать бур. Он нужен для того, чтобы быстро и удобно проделать отверстие в земле, не раскапывая при этом огромных ям.

С помощью этого инструмента можно устанавливать столбы под заборы или ограды, сваи и опоры для фундамента, а также поместить рядом с деревом трубу, с помощью которой можно производить полив корневой системы растения, не заливая при этом почву сверху. Бур под столбы или скважины может пригодиться для любых глубоких отверстий, которые не требуют большого радиуса раскопки.

Колодец под столб Источник rent-tool.ru

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

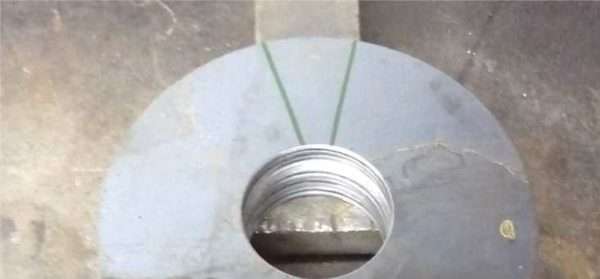

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Стоимость бура для столбов

Обычному человеку, который столкнулся с проблемой бурения скважины, навряд ли придет мысль — приобрести земляной бур. Чаще всего этот инструмент берут в аренду, особенно если необходимо сверление земли на большую глубину. В крайнем случае, садовый ямобур можно сделать своими руками. Простейшая модель земляного бура стоит около 1500−2000 рублей, однако покупать его нужно в том случае, если планируется постоянное использование инструмента.

Стоимость аренды буровой установки со строительной техникой варьируется от 12 до 20 тысяч рублей за смену. Как правило, в эту сумму входит перевозка столбов, доставка их до места и непосредственно бурение. Аренда ручного ямобура несколько дешевле — 9−11 тысяч рублей за смену.

Различные модели ямобуров предназначены для конкретных видов грунта и строительных работ. Соответственно меняются технические характеристики агрегатов, а значит — и их стоимость. К примеру, модель земляного бура Tadano может делать ямы глубиной до 12 метров с диаметром отверстия до 800 мм. Его используют для бурения грунта под фундамент, установки столбов для освещения и т. д. Цена аренды такого бура колеблется от 14 до 18 тысяч рублей за смену. А стоимость самой установки может доходить до 80000 рублей.

Ямобур Bobcat, который считается минипогрузчиком, способен делать отверстия меньшей глубины. Его применяют для ввинчивания свай, установки ограждений и столбов. Цена аренды такого инструмента в среднем равна 15000 рублей за смену. Есть множество других земляных буров — ГАЗ, Камаз, ЗИЛ, МТЗ. Все они бурят грунт с различной глубиной.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.
