Домашняя стройка: инструкция по изготовлению самодельной бетономешалки

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

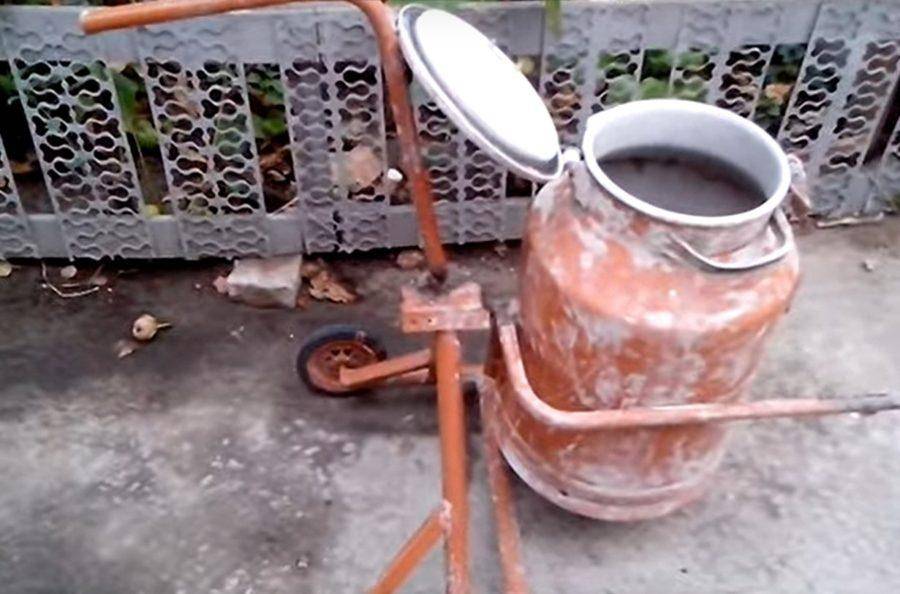

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна

Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Существующие типы бетономешалок

Основные типы устройств для приготовления цементного раствора или бетона определяются способом перемешивания.

Он может быть:

1. гравитационным, основанным на простом переворачивании составляющих компонентов смеси;
2. механическим, который напоминает гравитационный, но для улучшения перемешивания в конструкцию добавлены дополнительные рассекающие элементы;
3. вибрационным, при котором смесь готовится благодаря погруженному в нее вибратору;
4. комбинированным, где используются одновременно два или три способа перемешивания.

Каждый вид бетономешалки имеет свои положительные и отрицательные качества, которые зависят от стоимости материалов, сложности изготовления и требуемого уровня качества приготовляемого в них раствора бетона.

Преимущества и недостатки

Главное преимущество самодельной бетономешалки заключается в экономии средств при многочисленных работах с использованием заливки бетоном. Она позволяет снизить трудоемкость приготовления раствора, ускорить строительство, механизировать труд. Используя такое приспособление, можно проводить работы без помощников. Не надо думать о том, что неиспользованный своевременно бетон застынет и его придется выбрасывать.

Самодельный бетоносмеситель имеет и существенные недостатки. В нем нет возможности регулировать процесс смешивания, что отражается в качестве бетона. При строительстве большого объекта он не сможет полностью удовлетворить потребность в растворе. Используемые материалы и кустарное производство может обеспечить лишь ограниченную работоспособность установки.

Советуем почитать: Как правильно выбрать бетономешалку для дома?

Как сделать своими руками?

При выборе конструкции самодельной бетономешалки надо исходить из наличия домашней мастерской и нужного оборудования. Заранее следует позаботиться о таком инструменте: сварочный аппарат, болгарка, электродрель, тиски, ножовка по металлу, зубило, набор напильников, плоскогубцы, отвертка, молоток, кувалда, набор гаечных ключей, разводной ключ, ножницы по металлу, штангенциркуль, металлическая линейка.

Рабочая емкость

Ее объем выбирается, исходя из потребности. Например, при строительстве подвала, небольших сооружений, обустройстве дорожек достаточно найти герметичный резервуар на 40-60 л, а при возведении дома потребуется уже емкость с объемом не менее 100-120 л.

Большие емкости следует делать металлическими, а для миниатюрных установок можно использовать прочный пластик.

Для самодельных аппаратов интерес представляют любые цилиндрические, достаточно прочные резервуары нужного объема – металлические или пластмассовые бочки, большая кастрюля, бак стиральной машины или нагревательных установок (например, Аристон), молочный бидон и т.п.

Процесс изготовления можно рассмотреть на примере бочки. Роль перемешивающих элементов может выполнить гребенка, сформированная внутри емкости. Гребенка изготавливается из металлической рейки, к которой привариваются в ряд гвозди длиной 20 см с шагом 8-12 см.

Две такие детали привариваются по всей высоте бочки напротив друг друга. Затем, в центре днища и крышки крепятся с двух сторон фланцы с подшипником, после чего просверливается отверстие и продевается вал. Для усиления места ввода вала рекомендуется усилить дно и крышку путем приваривания реек в форме крестовины. Крышка герметично приваривается к корпусу бочки. Загрузочное отверстие может выполняться на днище или сбоку.

Корпус и основание

Корпус бетономешалки должен выдерживать значительные нагрузки при эксплуатации, вызываемые вращающейся емкостью с полной загрузкой раствором. Основание корпуса должно обеспечивать его устойчивость во время работы, несмотря на вибрации и крутящий момент.

Для этого ширина опоры выбирается примерно в два раза больше диаметра рабочей емкости. Барабан устанавливается на вертикальных стойках, которые упрочняются косыми подпорками.

Для основания рекомендуется использовать уголок размером не менее 10х10 см. Бак устанавливается на высоте не менее 110 см. Более низкое расположение затрудняет выгрузку раствора. Все соединения лучше обеспечивать сваркой, но при отсутствии сварочного аппарата можно предусмотреть резьбовое соединение с использованием болтов диаметром не менее 20 мм. Для небольших бетономешалок корпус можно изготовить из дерева – брус и доска.

Двигатель

В самодельных устройствах, чаще всего, вращение обеспечивается электродвигателем мощностью 1-2 кВт.

Он закрепляется надежно на основании каркаса с возможностью регулировки для обеспечения соосности.

Передача крутящего момента на вал рабочей емкости производится с помощью цепной или ременной передачи.

Для этого на рабочем валу запрессовывается шестерня или шкив соответствующего диаметра. Рекомендуется обеспечивать скорость вращения барабана в пределах 20-30 оборотов в минуту. Для этого используется нужный редуктор на двигателе и подбирается диаметр ведущей и ведомой шестерни (шкива).

Окончательная сборка

Непосредственная сборка бетономешалки производится в таком порядке:

1. Монтаж корпуса и упрочение основания. При необходимости проводится его утяжеление.
2. Установка и закрепление рабочей емкости на вертикальные стойки. Наилучший вариант – расположение вала наклонно.
3. Установка электродвигателя и его редуктора на станине так, чтобы выходная шестерня (шкив) совпадали с расположением шестерни (шкива) на валу барабана.
4. Установка и регулировка ремня или цепи трансмиссии.
5. Монтаж электрической сети, пусковых и контролирующих устройств.

Рекомендуем к прочтению: Точилка для ножей своими руками

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

• принудительного действия — шнековые и лопастные;
• гравитационные;
• вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

• положение бадьи – вертикальное либо горизонтальное;
• мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
• способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
• порядок работы – циклический или непрерывный.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

• сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
• приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
• подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

• мешалка годится для приготовления любых растворов;
• простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
• «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Из фляги

В домашних условиях можно за пять минут сделать своими руками бетономешалку из молочной фляги (бидона) и кусков металлических труб. Достоинство такого способа в том, что емкость уже оснащена плотной крышкой, а значит, продумывать этот элемент конструкции не потребуется.

Сначала нужно сделать станину, на которой устанавливается фляга. Это может быть рама из металлических уголков или труб либо из прочных деревянных брусков. Если нужно, чтобы бидон находился в наклонном положении, для него можно изготовить раму с углом в 20-30° по отношению к горизонту.

Далее подготавливают трубу-ось, на которой будет вращаться емкость и выгибают ручку. К станине приваривают сверху две сантехнические муфты, внутренний диаметр которых немного больше внешнего диаметра ручки.

Теперь нужно найти центр тяжести бидона. Для этого его помещают на трубу или другой узкий предмет и передвигают вперед/назад до тех пор, пока он не будет уравновешен. В этом месте делают отверстия и пропускают трубу с ручкой.

Теперь флягу прикрепляют к трубе. Для этой цели используют сварку. Может возникнуть проблема: обычно емкости выполнены из алюминия, а ось – из стали. Решением станет холодная сварка. Другой вариант – приварить к ручке пластины, а их клепками закрепить на бидоне.

Далее емкость с ручкой устанавливают на станину, пропустив трубу через муфты. С каждой стороны от муфты приваривают гайки, чтобы ось не двигалась в разные стороны во время работы.

Вместо бидона можно использовать небольшую бочку с толстыми стенами. В этом случае не будет проблем со сваркой ручки, но потребуется изготовить крышку и придумать, как ее крепить на емкость.

Бетономешалка из молочной фляги позволяет одновременно приготовить 2-3 ведра бетонного раствора. Это удобно для проведения строительных работ в домашних условиях. Кроме того, она имеет небольшие размеры, достаточно легкая, поэтому ее удобно транспортировать при необходимости.

В домашних условиях изготовить ручную мини бетономешалку на 1 куб можно из 200-литровой бочки или молочной фляги. Делать конструкцию на больший объем раствора не рекомендуется, потому что перемешивать и выгружать готовый продукт будет гораздо сложнее. Еще одно интересное решение – бетономешалка на базе старой активаторной стиральной машины. Она работает и замешивает раствор автоматически под действием двигателя, а в качестве емкости используется бак машины или металлическая бочка. Любое из трех предложенных решений позволит сберечь силы и ускорить процесс строительства, а также сэкономит деньги, потому что хорошая заводская бетономешалка стоит не менее 4-6 тысяч.

Самодельная бетономешалка с электроприводом, изготовленная из бочки

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса.В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Самодельный бетоносмеситель вибрационного типа

В домашних условиях умельцы-изобретатели придумали, как можно сделать бетономешалку не только гравитационного или принудительного типов, но и вибрационного. Принцип действия создаваемого вибросмесителя основан на том, что в неподвижную емкость помещают вибратор специальной конструкции. Вызываемые им колебания приводят к перемешиванию и дальнейшему уплотнению приготавливаемой смеси.

Вибрационные установки промышленного типа хорошо смешивают компоненты раствора, обеспечивая при этом высокое качество материала на выходе. Самодельные образцы с ними в сравнение не идут: они уступают производительностью и качественностью готового раствора. Но благодаря простоте конструкции собрать агрегат самостоятельно можно относительно просто. При этом специальные чертежи не нужны, достаточно воспользоваться представленным ниже схематическим изображением конструкции.

Цифры на схеме обозначают такие конструктивные элементы самодельного агрегата и рабочий материал:

• емкость (бачок);
• кронштейн;
• источник вибраций;
• шток;
• рабочий раствор;
• вибратор.

В качестве генератора колебаний используют заводской погружной вибратор или перфоратор, способный работать без прижатия патрона. При этом минимальная мощность последнего должна быть от 1300 Вт. С этим фактором связан главный недостаток самодельного виброоборудования, заключающийся в высоком энергопотреблении по сравнению с производительностью. Так, мощности агрегата в 1,3 кВт хватит, чтобы готовить только по 20 литров раствора за один раз.

Алгоритм сборки вибрационной мини-бетономешалки следующий:

• подбирается емкость подходящего размера по отношению к диаметру вибратора, который планируется установить;
• к стенке бачка прикрепляется с помощью сварочного или болтового соединения кронштейн;
• на нем фиксируется перфоратор с заранее вставленным в его патрон штоком с вибратором на конце;
• изготавливают раму с механизмом опрокидывания емкости;
• устанавливают на сделанную основу бачок.

Вибратор не должен быть плоским. Обычно по конструкции он напоминает собой 2 соединенные вместе на оси дном к верху тарелки. Диаметр вибратора определяется из мощности установленного перфоратора: примерный расчет ведется из соотношения 1000 Вт на 15-20 см. От диаметра этой детали зависит подходящий размер бочонка. Если вибратор расположить по центру, то между ее краем и боковой стенкой емкости должен остаться промежуток равный радиусу. При этом толщина слоев смеси над вибратором и под ним не должна превышать его диаметра.

Сборка бетономешалки

Классическая бетономешалка для домашнего пользования – это принудительная конструкция, которая собирается в последовательности: подбор емкости, конструирование рамы и установка привода. Каждый этап будет рассматриваться в отдельности. Так же у нас сайте вы найдете статью пропорции бетона в ведрах для бетономешалки, которая вам пригодится.

Этап первый – емкость

Для бетономешалки используется емкость, объем которой подходит для последующих работ. Здесь следует учитывать, что выбранную емкость в дальнейшем забивается всего на 30-40% от всего объема – оставшееся место используется для тщательного смешивания компонентов. В связи с приведенным фактом для самостоятельного замешивания раствора рекомендуется использовать емкости объемами от 100 до 200 литров.

Если было решено собирать устройство с использованием стандартного бидона, придется провести дополнительные действия. Так, на дне бидона зачастую остается немало не перемешанной смеси. Чтобы этого избежать, в самоделок дополнительно приваривают листы металла для скашивания углов дна.

Также необходимо заузить и верхнюю часть бочки, что делается довольно просто – верх бочки разрезается на равные части перпендикулярно к ободку. Полученные части свариваются между собой, обеспечивая равномерное и покатое заужение. Когда бочка готова, приступают к следующему этапу.

Этап второй – рама

Рама бетономешалки – это основа и опора. Ее лучше делать на колесах, чтобы была возможность перемещения конструкции. Рама – обычная сваренная модель из профильных труб и листового металла, к которой приваривается емкость. Зачастую ее делают на шарнирах и одной опоре, которая потом наклоняется вниз, и полученная смесь выливается, словно с тачки. Получается надежная горизонтальная конструкция, не занимающая много места.

Раму легко сделать и стационарную – невозможную для передвижения. Такая рама будет уместна на дачном участке, где заливка бетонированной смесью оказывается необходимой постоянно, но в небольших количествах. Чертежи для самодельной бетономешалки с учетом изготовления рамы также можно найти в статье.

Этап третий – привод

На последнем этапе следует приступить к изготовлению привода. Если это ручная бетономешалка, то все заканчивается прикреплением одной лишь ручки – в собранном виде устройство приводится в действие при воздействии на ручку.

Гораздо сложнее приходится в изготовлении электронного привода.

Все происходит в последовательности:

1. Если бетоносмеситель сконструирован с учетом наклонной рамы, мощность привода определяется как 20 Вт на литр готового раствора. А для горизонтального устройства достаточно и 15 Вт.
2. Изготавливают привод с учетом оптимальной скорости вращения емкости – допустимая скорость вращения должна укладываться в диапазон от 30 до 50 оборотов за минуту.

Переходим к ответственному моменту

1. Редуктор с подобными характеристиками найти на так просто, поэтому лучше собирать его самостоятельно. Для этого могут подойти готовые двигатели от старой стиральной машины или детали от автомобиля.
2. При использовании, к примеру, деталей автомобиля редуктор изготавливается путем соединения маховика с зубчатой венечной шестерней и ведущей шестеренки от стартера автомобиля.
3. Маховик прикрепляется к днищу емкости, бетоносмеситель запускается

Особенности бетоносмесителей – конструкция и принцип работы

Бетономешалка поможет вам своими руками приготовить раствор или бетон для строительных работ на участке. Ее устройство несложное, большинство узлов можно собрать самостоятельно или использовать от старых машинных механизмов. Основными частями являются:

• металлический резервуар;
• подшипники на валу;
• каркас;
• электродвигатель с редуктором (только для устройств с электрическим приводом).

Чтобы выбрать подходящий вариант самодельной конструкции, нелишне ознакомиться, какие бывают бетономешалки, и как они работают. Используется несколько способов замешивания. Самый простой – гравитационный, когда резервуар со смесью переворачивается вокруг оси, раствор падает из одной части емкости в другую, одновременно перемешиваясь. Способ не самый хороший: качество среднее, приготовить большие объемы затруднительно. Для собственных нужд можно смонтировать очень быстро.

К выбору типа конструкции бетоносмесителя следует отнестись со всей важностью

Самый качественный бетон можно приготовить в устройстве, использующем вибрационное замешивание. Бадья в нем неподвижная, вращается только миксер, который качественно перемешивает и уплотняет раствор. Единственным недостатком является необходимость в электродвигателе достаточно большой мощности: для 20-литровой емкости понадобится привод на 1,3 кВт. Но небольшой вибромиксер для себя можно собрать в домашних условиях.

Наиболее распространенная конструкция бетономешалок в быту – совмещающая механическое и гравитационное замешивание. Вращающиеся части подобных устройств: миксер, перемешивающий раствор в неподвижной бадье, расположенной горизонтально или вертикально. Во втором варианте вращается сам резервуар, который имеет внутри выступы. Изготовить подобные устройства не так сложно и долго, как может показаться на первый взгляд.
