Как работает беспроводная зарядка для телефона

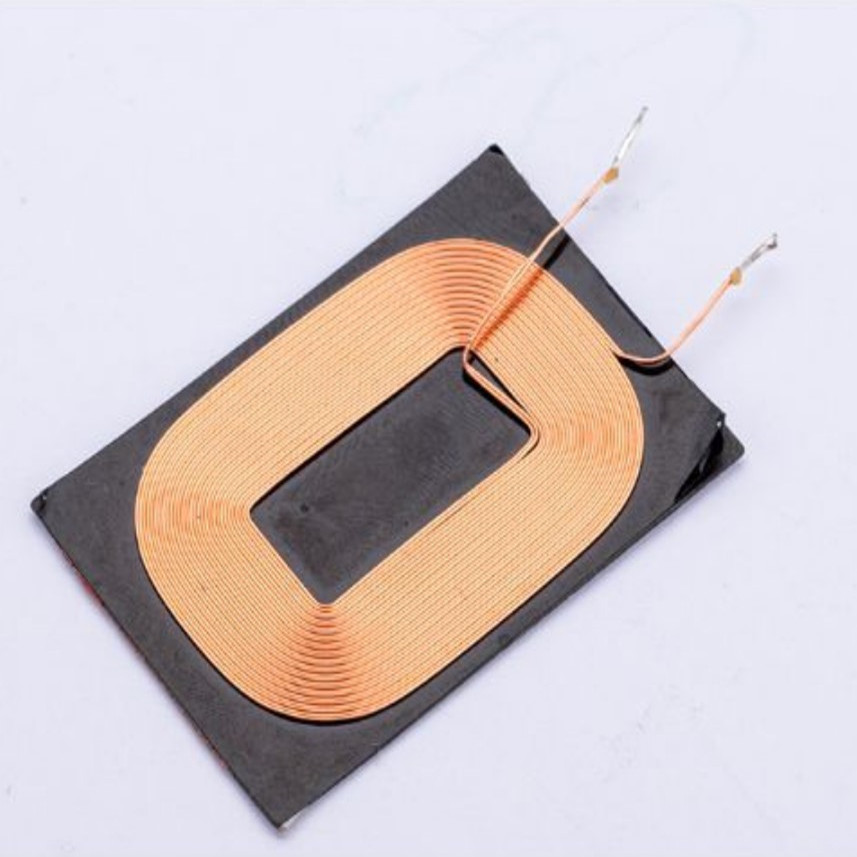

Работа станции для подзарядки без проводов заключается в том, что она пропускает ток через магнитную катушку, сделанную из меди. Ток достаточно быстро меняет свое направление из-за того, что он колеблется. В связи с этим создается локальное магнитное поле, часто меняющее полярность. Сила магнитного поля зависит от силы тока: чем сильнее ток, тем сильнее поле.
Внутри устройства, которое принимает заряд, находится такая же катушка. Когда эти два устройства находятся рядом друг с другом, магнитное поле начинает индуцировать электрический ток внутри катушки. Ток через выпрямитель, обеспечивающий требования батареи, передается и начинает работать, заряжая гаджет.
Магнитно-индукционные станции
Такие беспроводные станции передают энергию на расстоянии 1 см, используя ток силой 100-357 кГц. У магнитно-индукционных станций есть одна особенность: не получится зарядить устройство, которое сделано из металла, так как магнитное поле не сможет пройти.
Использование такого устройства возможно только на устройствах, задняя панель которых изготовлена из стекла или пластика, также стоит снимать чехол, чтобы он не мешал процессу.
Магнитно-резонансные станции
Этот стандарт беспроводной станции работает на расстоянии 4-5 см и передает ток с частотой до 6,78 МГц. В данном случае используют две катушки, которые находятся не напротив друг друга. По такому принципу работают гаджеты, имеющие стандарт Rezence или AIrFuel.
- Rezence. Этот тип разрабатывается с 2012 года. Благодаря увеличению расстояния зарядки его считают более удобным, в сравнении с магнитно-индукционными станциями.
- AirFuel. Данное устройство можно спрятать под любую поверхность и работать одновременно с разными устройствами. Однако, оно еще не вышло в массовое производство.
Принцип работы
Наиболее распространенная конструкция таких устройств предусматривает наличие в начинке индукционных катушек. По сути, они выполняют функцию приемников, а также трансляторов электрических сигналов. При подключении самой зарядки к электросети формируется напряжение, после чего образуется и магнитное поле – вокруг передающей катушки. Собственно, после вхождения в это поле телефона активизируется и беспроводная зарядка.
Как работает восполнение заряда? За счет преобразования электромагнитных волн, которые переходят в аккумулятор уже в качестве электричества. При этом целевым объектом для питания может выступать не только телефон или смартфон. Разработчики ориентируются на широкие стандарты аккумуляторов и батарей, под которые также подпадают и некоторые модели планшетов, фотокамер, плееров и другой техники.
В зависимости от модели устройства и ее характеристик, возможны разные условия поддержания зарядки. Например, для понимания того, как работает стоит ознакомиться со стандартом передачи энергии Qi. Такой передатчик способен восполнять емкость аккумулятора на расстоянии 3-5 см, то есть практически мобильное устройство должно находиться в контакте с зарядным прибором.
Недостатки беспроводной зарядки
Как и все технологии, радикально меняющие подходы к использованию техники и электроники, беспроводные устройства для зарядки имеют и немало минусов. Конечно, пользователь получает существенное преимущество, так как ему не приходится возиться с проводами и разъемами, но зато эффективность наполнения блока питания при таком способе заметно сокращается.
Большинство устройств обеспечивает заряд за больший промежуток времени по сравнению с классической методикой. Помимо этого, есть и эргономические неудобства, от которых пока не может избавиться современная беспроводная зарядка. Как работает проводная система заряда? Она требует подключения к устройству, после чего им можно пользоваться те самые 30-60 мин., требуемые для восполнения энергии. Однако в случае с беспроводными технологиями не только увеличивается время заряда, но также исключается возможность использования аппарата в этот период.
Наиболее популярные модели беспроводных зарядок
Не каждый имеет возможность самостоятельно создать зарядное устройство. На сегодняшний день это не является проблемой, так как в продаже имеется множество модификаций подобных аксессуаров, выпускаемых под разными брендами.
Обзор характеристик наиболее популярных моделей беспроводных зарядок:
- прибор Samsung PG920 разработан специально для таких моделей смартфонов, как S6 Edge и Galaxy S6. Имеется также совместимость гаджета с прочими устройствами. Он отличается быстрой зарядкой. Батарея может восполнить емкость до 100% в течение 2 часов;
- RAVPower Wireless Charging Pad – это зарядка, являющаяся беспроводной в полном смысле этого слова. Она оснащена мощной батареей на 5 тыс. мА/ч. Такой ресурс достаточен для восполнения емкости аккумулятора нескольких девайсов, имеющих поддержку Qi-стандарта;
- Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad – это модель девайса, которая отличается быстротой заряда аккумулятора. Её корпус выполнен из нескольких материалов, одним из которых является бамбук. Прибор не имеет светодиодов, оповещающих о процессе заряда. Их заменяет звуковой сигнал. Благодаря своей уникальности, изделие стоит не дешево. Его цена колеблется в пределах $40. В этой ценовой категории это лучшая зарядка, поддерживающая Qi-стандарт;

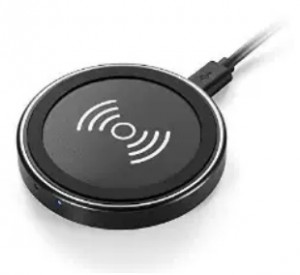

- Wireless Charger PowerPort Qi Wireless Charging Pad от компании Anker – это надежное беспроводное устройство, имеющее стильный дизайн. Оно оснащено температурным датчиком, защищающим механизм от перегревания в процессе зарядки. Еще одним преимуществом модели является предохранение от перезарядки аккумуляторной батареи. В таком случае происходит экономия электроэнергии, а приспособление переключается в «спящий» режим. Стоимость аксессуара равна примерно $17;
- QI Wireless Charger от компании Aukey, выпускающей множество аксессуаров для мобильных устройств, входит в перечень наиболее востребованных беспроводных девайсов. Стоимость этой модели доступна для широкого круга потребителей. Отличительной её чертой стал материал корпуса, защищающий от скольжения;
- Tylt Vu отличается от аналогов возможностью взаимодействия со смартфоном в почти вертикальном положении. Это позволяет пользоваться устройством, не прерывая при этом процесса «подпитки». Аксессуар выполнен в форме подставки, на которой может разместиться не только смартфон, но и планшет. Высокая цена гаджета оправдана его современным дизайном и удобством использования;
- Qi Wireless Charging Station – это еще один прибор от компании Samsung. Он стоит недорого. Цена колеблется в пределах $12. Процесс зарядки с помощью такого аксессуара длится не так быстро, как, например, в предыдущей модели. Однако компания производитель обладает огромным опытом в выпуске различных устройств, поэтому присутствует доверие к качеству представленной модели;
- Nokia DT-903 – модель, отличающаяся своим минимализмом. Она имеет стильную подсветку, а в сочетании со смартфонами линейки Lumia выполняет дополнительные функции. Например, модель DT-903 оснащена датчиком пропущенных звонков и СМС.
Устройства от Samsung
Одной из самых успешных разработок в сегменте корейских беспроводных зарядок является панель Wireless Charging Pad. Это оптимизированная версия базового семейства, в которой были устранены распространенные проблемы большинства подобных устройств первого поколения. Одним из главных достоинств данной модели является способность взаимодействовать с аккумулятором телефона независимо от его положения относительно функциональной площадки.
В товарном виде эту версию представляет беспроводная зарядка для Samsung Galaxy S6, которая поддерживает стандарт WPC. Данная технология отличается тем, что подходит не только к смартфонам линейки Galaxy, но и к большинству других телефонов Samsung. Кроме того, как отмечает изготовитель, зарядка может восполнять энергию на половину емкости всего за несколько минут.
Как мобильные устройства будут заряжаться в будущем?
В ближайшем будущем проводную зарядку мобильных устройств могут вытеснить более прогрессивные технологии. Мы перечислим несколько альтернативных источников энергии, над разработкой которых бьются ведущие ученые мира.
Термоэлектричество
Человеческий организм — это постоянный генератор тепловой энергии, которую посредством специальных приспособлений можно преобразовать в электрические разряды. Эта технология уже существует и прошла испытание, но исследователям пока не удалось решить две проблемы:
созданным устройствам удается собрать всего пятую часть тепловой энергии, вырабатываемой человеком;
данная схема получения электричества работает только тогда, когда разница между температурой тела человека и внешней среды существенна. В противном случае ее эффективность мизерна.
Пьезоэлектричество
В природе существуют материалы, к примеру, кварц, воздействуя на которые с определенной частотой, можно генерировать электричество. На практике это могло бы выглядеть так: каждый раз нажимая на клавишу или экран телефона, вы пополняете заряд его батареи. К сожалению, у ученых пока не получается собрать таким образом достаточное количество энергии, чтобы зарядить смартфон.
Солнечная энергия
Идея с солнечными батареями не нова, но пока зарядка батареи с помощью подобных зарядных устройств требует огромного количества времени. Хотя компания Apple заявила, что уже в скором времени представит на рынке умные часы iWatch с питанием от солнца.

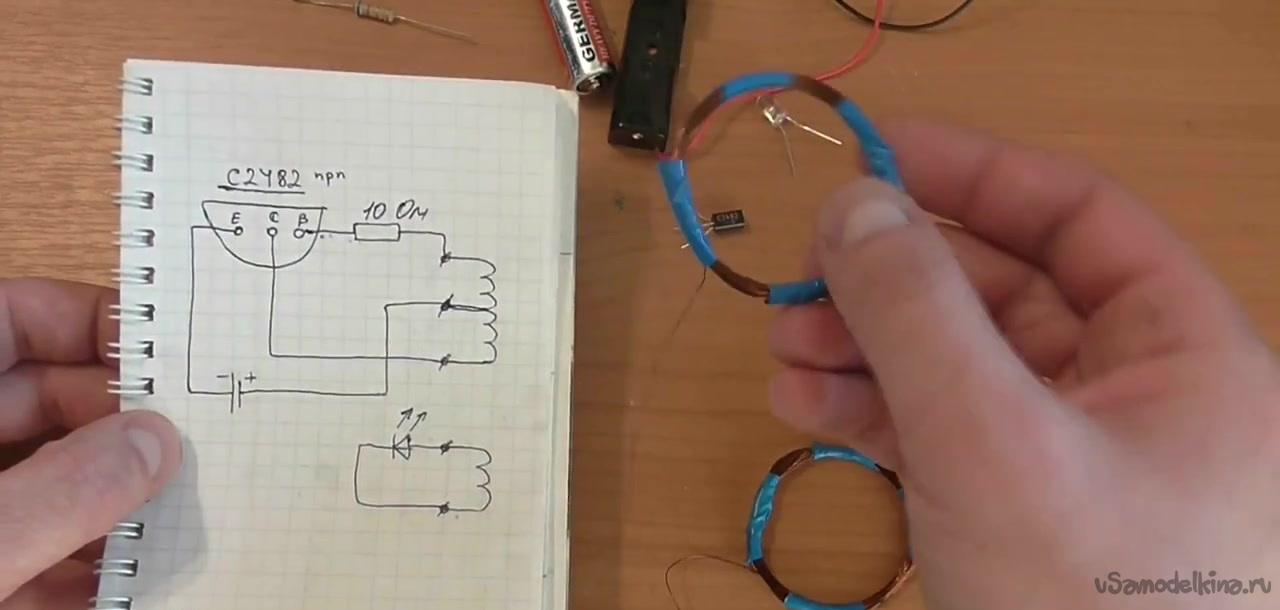

Видео: как сделать беспроводную зарядку для телефона
Беспроводная зарядка своими руками — новости высоких технологий на 1DriveNews.ru»
Обзоры и статьи о новинках в категориях: авто, бизнес и аналитика, видео игры, гаджеты, железо, загадки энергии, звук и акустика, игровые консоли, интернет, исследования, камеры, компьютеры, космос, медицина, мультимедиа, навигация, наука, ноутбуки, обзоры игр, оружие, особое мнение, периферия, планшеты, пресс-релизы, развлечения, реклама, роботы, слухи, софт, телевизоры, телефоны, технологии, это интересно.
Все, что интересует людей, близких к науке и технике, а также получающих плоды первых двух в виде полезных устройств и гаджетов, мы собираем здесь и выкладываем в доступном виде. Хотите узнать, как образовалась Вселенная или какой смартфон удовлетворит все ваши потребности — заходите и будьте в курсе. Каждый день на сайте появляется интереснейшее чтиво, собираются и анализируются новости и байки из мира виртуальной сети, технологий, космоса, автомобилей — всё, что заставляет планету вращаться, а воображение — работать. Достаточно начать читать любую из статей, и доказано: зачитаетесь!
Беспроводная зарядка — конструкция выходного дня.

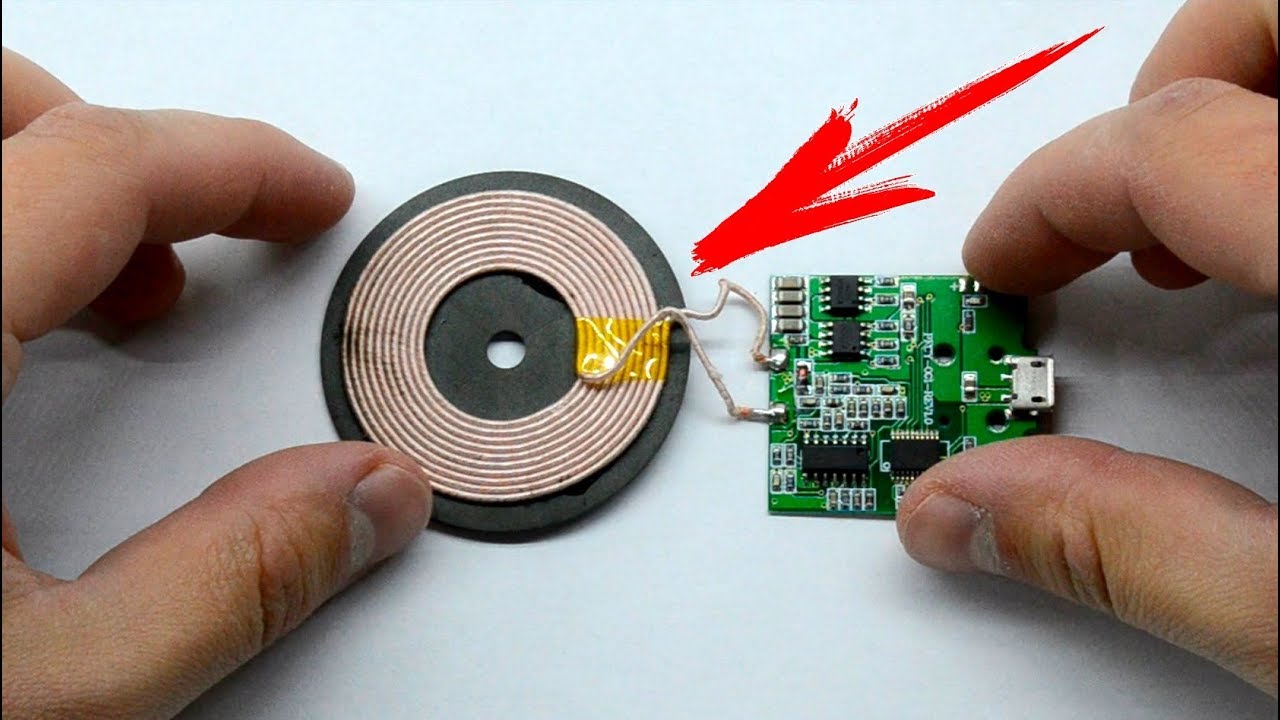

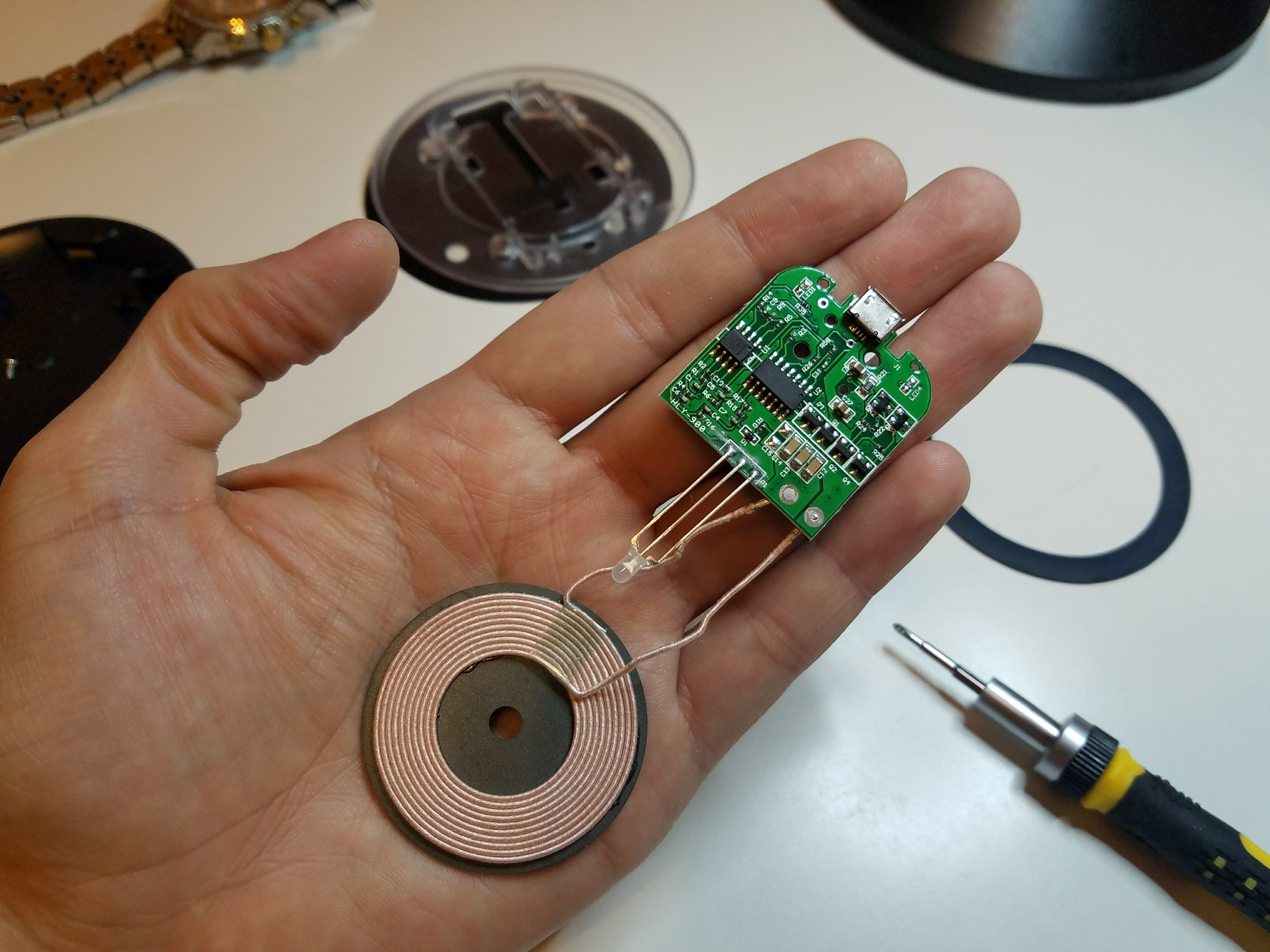

Давно заказал и получил полуфабрикат беспроводной зарядки, и вот дошли руки оформить в виде законченной конструкции. Заказана была плата с катушкой, вот в таком виде.
Долгое время лениво перебирал варианты оформления… были варианты — вставить в верхнюю крышку компа — вставить в верхнюю часть тумбочки, которая рядом со столом и куда обычно кладу мобилу — вставить в полку небольшого открытого шкафчика, где обычно лежит мобила когда заряжается — сделать в отдельном корпусе.
В результате победил последний вариант как более универсальный — коробочка все равно не большая, а положить можно куда угодно
После этого была осмыслена конструкция. Решил сделать в виде бутерброда — внутри вставка из оргстекла толщиной чуть больше толщины платы с катушкой. Получилось 4 мм. В этой вставке вырезаются ниши под катушку и плату. Сверху и снизу закрывается все тонкими крышками, также из оргстекла толщиной 1мм. Склеивается всё двусторонним полипропиленовым скотчем он значительно лучше чем обычный белый. После этого снизу и сверху наклеивается кожа. Снизу «замшей» наружу, чтобы меньше скользило, сверху просто черная, чуть сероватая кожа. Конструкция очень простая, поэтому подробно рассказывать нечего, думаю по картинкам все будет понятно. Обработка выполнялась дримелем Proxxon 240E.
от разъема micro USB решил отказаться — так как смысла в нем особого на тот момент, не увидел. Но вот сейчас я так не думаю

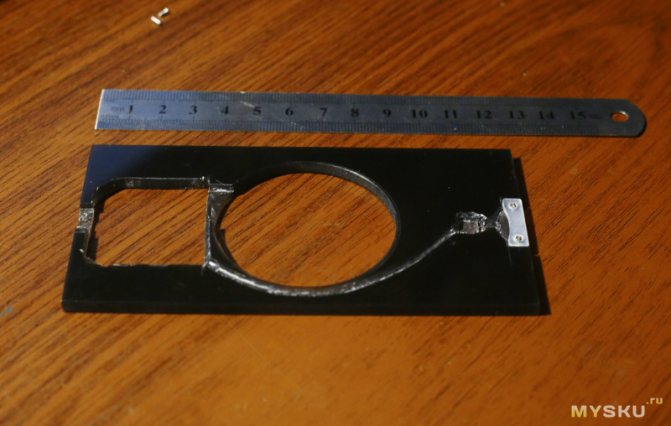

Примерка
Если проводки от катушки укорачиваются, то важно очень тщательно их облудить
Светодиод крупным планом. Светодиод и кабелек фиксируются термоклеем.
фиксация кабеля USB. Тут видны два винтика М1.4. Для аналогичных конструкций довольно ходовые винтики. Купил их на ибее небольшая касса с кучей винтиков Резьба не нарезалась, винтики просто вкручивались в отверстия 1.2мм
Всё запаяно и проверенно. Подготовлено к приклейке верхней крышки.
приклеены верхняя и нижняя крышки
Результат так сказать.
Примерка
Померил ток потребляемый зарядкой во время зарядки — в начальный момент ток доходил до 2А, потом, в течении минуты снизился до примерно 1.2А и болтался от этого значения до 1.6-1.7А
FAQ
Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.
Как называется беспроводная зарядка для телефона?
Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.
Как работает беспроводная зарядка?
Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.
Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.
Какие телефоны поддерживают беспроводные зарядки?
В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.
Как узнать, поддерживает телефон беспроводную зарядку или нет?
Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.
Как заряжать беспроводную зарядку
Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.
Безопасно ли использовать беспроводную зарядку?
Часть пользователей мобильных устройств отказывается от беспроводных зарядок, потому что переживает, как бы магнитное излучение не оказалось вредным. Опасения по поводу здоровья – не более чем паранойя
: об этом заявляют не только эксперты, но и члены Консорциума беспроводной электромагнитной энергии (WPC
) – организации, разработавшей технологию Qi
.
Мощность беcпроводного ЗУ составляет всего 5 Ватт – этого совершенно точно недостаточно, чтобы оказать воздействие на организм человека. Негативные последствия могут быть только при использовании ЗУ с мощностью в 120 Ватт – такие устройства тоже выпускают, но не в промышленных масштабах, и предназначены они для подзарядки ноутбуков.
Беспокоятся пользователи не только за здоровье, но и за сохранность личных данных. В середине 2016 года стало известно о новом способе хакерской атаки. Благодаря поддельным USB-проводам хакеры могут воровать данные (пароли и пин-коды) с телефонов жертв, пока те подзаряжают гаджеты от портов компьютеров – об этом рассказало охранное агентство Aries Security
Из-за такой новости пользователи стали ещё более осторожно относиться к зарядным устройствам, размещённым в общественных местах – в том числе к беспроводным
Красть данные через беспроводную зарядку невозможно.
Воровство информации через USB-кабель стало возможным, потому что провод имеет 2 функции – он обеспечивает подзарядку мобильного устройства и обмен данными между гаджетами (смартфоном и ПК). Беспроводная зарядка вторую функцию выполнять не способна
. Можно будет начинать переживать, когда разработчики наделят станции беспроводных ЗУ функциями точки обмена данными, однако в ближайшем будущем этого не ожидается.
Лучшие беспроводные зарядные устройства для телефонов
Пользователю, которого заинтересовала перспектива беспроводной зарядки гаджета, стоит обратить внимание на следующие модели ЗУ

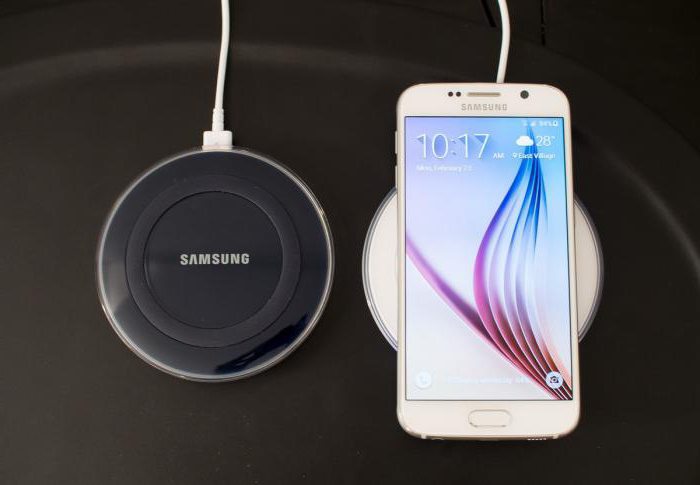

Samsung PG920
Несмотря на то что рынок беспроводных зарядок ещё молод, ЗУ от Samsung уже успело стать его классикой. Ключевые преимущества PG920 –
компактные размеры, привлекательный внешний вид и довольно низкая цена (около 1000 рублей).
Обратите внимание, что зарядка от Samsung
является универсальной, а потому может подзаряжать гаджеты не только корейского «гиганта», но и других производителей
Tylt Vu
Главная особенность зарядки Tylt Vu –
уникальная форма. Зарядка представляет собой ломаную плоскость, состоящую из 3-х поверхностей. Благодаря такой форме ЗУ гаджетом удобно пользоваться, пока он запасается энергией.
Tylt Vu
, несомненно, порадует любителей ярких оттенков – покупателям доступны ЗУ в 4-х вариантах цветового исполнения: чёрном, жёлтом, красном и синем. Однако за оригинальную форму и возможность выбора цвета придётся заплатить существенную сумму – порядка 30 долларов.
Anker Wireless Charging Pad
Зарядка от Anker
обладает очень скромными габаритами, но это не единственное её достоинство. Кроме того, она имеет температурный датчик Temperature Control,
который будет следить за тем, чтобы устройство не перегревалось в процессе зарядки. После того как аккумулятор гаджета окажется заполненным на все 100%, Anker
Wireless Charging Pad
автоматически выключится и не будет расходовать лишнюю энергию.
Ещё одно преимущество зарядки от Anker
– цена
. ЗУ входит в число самых доступных; продаётся оно всего за 10 долларов.
Woodpuck FAST Edition
Пользователей может отпугнуть цена в 40 долларов, однако платить есть за что. Woodpuck
– не только самое стильное и оригинальное беспроводное зарядное устройство, но ещё и самое эффективное.
Woodpuck
изготовлен из настоящего бамбука, а потому считается наиболее «экологически чистым» ЗУ. Девайс работает со всеми гаджетами, оснащёнными функцией Qi
, и заряжает их куда быстрее, чем аналоги – исследования выявили, что пользователь сможет сэкономить до 40% времени.
Nokia DT-903
DT-903
– ещё одно зарядное устройство с бесподобным дизайном. Во время подзарядки гаджета платформа достаточно ярко горит, благодаря чему пользователь может обходиться без ночника. Если свечение мешает, его легко отключить, нажав на кнопку, расположенную на нижней пластине.
Эффективность DT-903
находится на довольно высоком уровне: по заверениям инженеров Nokia
беспроводное ЗУ заряжает смартфон за то же время, что и проводная зарядка. Девайс от финской компании совместим не только с аппаратами Lumia
, но и с гаджетами других производителей. Стоимость этого любопытного устройства составляет около 2500 рублей.
Как сделать беспроводную зарядку для телефона своими руками
Индукционное зарядное устройство своими руками Материалы и инструменты
Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:
- Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
- Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
- Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
- Два диода типа UF;
- 2 резистoра с номиналом до 1 Ватт;
- Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
- Припой;
- Паяльник.
Из чего состоит традиционное зарядное устройство

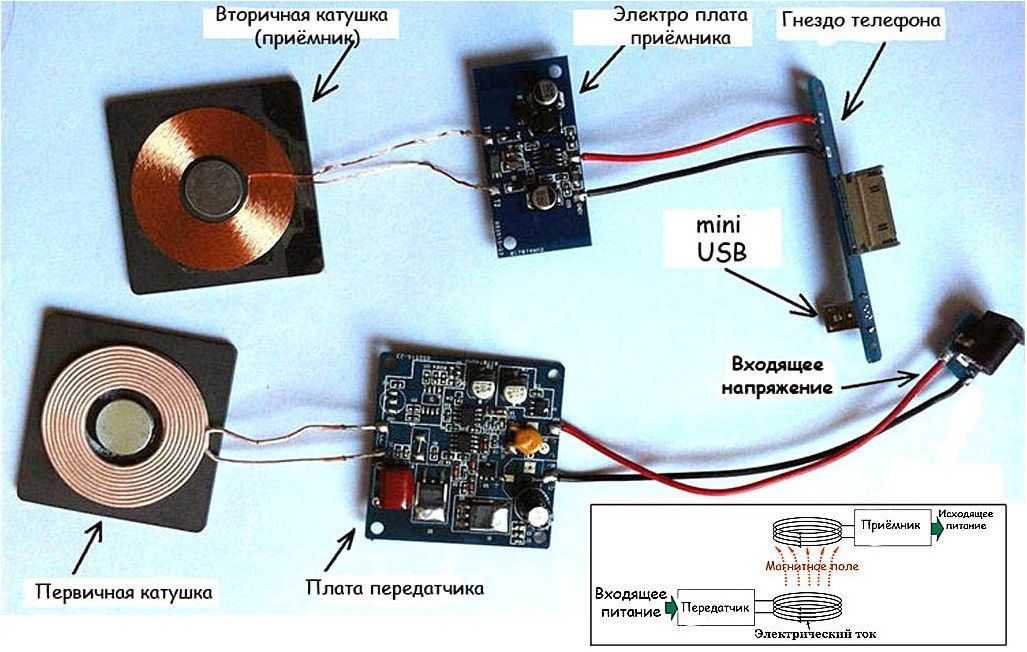

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.
Делаем передатчик (генератор) своими руками: описание схемы

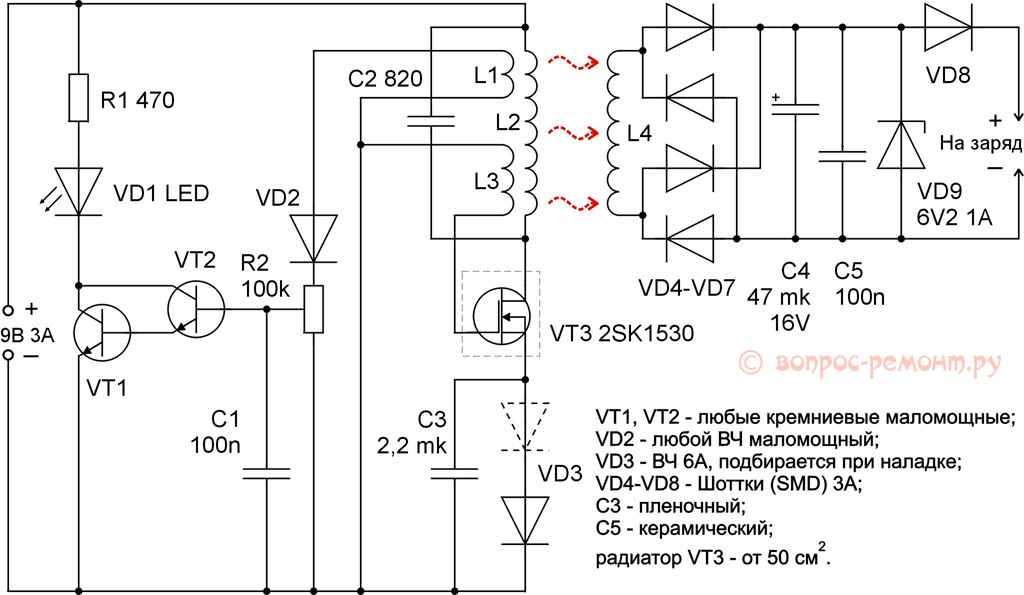

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.
Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.
Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.
Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.
Делаем своими руками катушку
Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.
Берём один длинный провод. Складываем его пополам. Выпрямляем.
На пальцы или пластик наматываем 5 витков.
Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.
У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.
Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.
Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.
Собираем всё вместе своими руками
Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.
После этого припаиваем диоды.
К ним — резисторы. Один кончик — к диодам, другой — к плате.
Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.
Приёмник

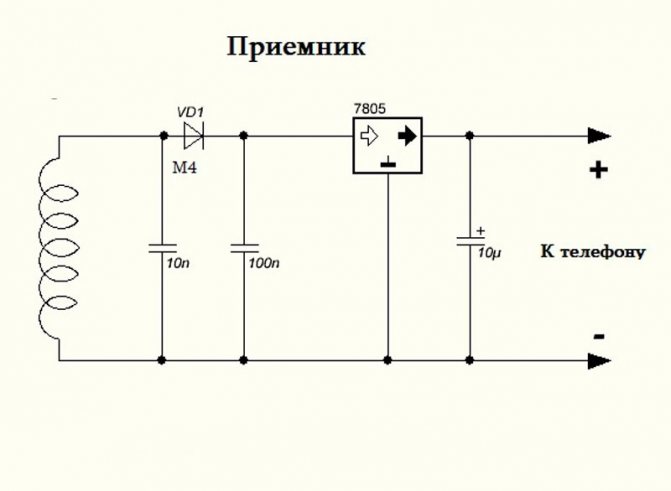

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.
Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.
В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.
Беспроводная зарядка для смартфона КАЖДОМУ по силам
Беспроводная зарядка для смартфона КАЖДОМУ по силам. Решил я однажды сделать на свой смартфон беспроводную зарядку по стандарту Qi. Предыдущая попытка была года 3 назад, но что-то пошло не так, и проект встал на паузу. А, тот смартфон украли.
В общем, немного теории. Обычный трансформатор, по сути. Зарядник (база) это катушка на ферритовом сердечнике, но намотанная не вокруг, а сверху сердечника, что не мешает образованию вихревых токов. Это первичная обмотка трансформатора. Очевидно, что если в магнитное поле поместить катушку, то в ней будет наводиться ЭДС, читай появится напряжение. Остаётся его выпрямить и стабилизировать. Это делает приёмный модуль, читай Ресивер. В некоторых смартфонах этот модуль вмонтирован на заводе, такие телефоны сразу поддерживают функции БЗ (беспроводной зарядки). Бывают также телефоны Qi-ready, то есть готовые к БЗ.
К ним надо докупить ресивер за неприличные деньги, того же производителя, что и телефон. Видимо, эта дороговизна и тормозила развитие этой прекрасной технологии. А не так давно я узнал, что в продаже появились комплектующие для БЗ по вполне доступным ценам.
Видео о том, как оно работает:
Ресивер можно купить за 100-200 рублей, причём в виде вкладыша, который можно вмонтировать почти в любой смартфон, включая айфоны. Этот вкладыш вставляется под чехол, а пипка питания, соответственно, вставляется в гнездо питания телефона. Собрать это под силу любой блондинке.
Базы отдельнолежащие в Связном я купил по 135 рублей, а вот БЗ для автомобиля пришлось заказывать на Али, цены самые разные. Я задался целью собрать всё максимально дёшево, и купил рублей за 330 авто держатель с БЗ гравитационного типа (это когда в него вставляешь смартфон, он своим весом сдвигает боковые держатели. Так же по сути устроен пусковой стол первых советских космических кораблей). Дочь мне купила автокомплект тут, 330 руб. вкладыш был в комплекте Беспроводная зарядка

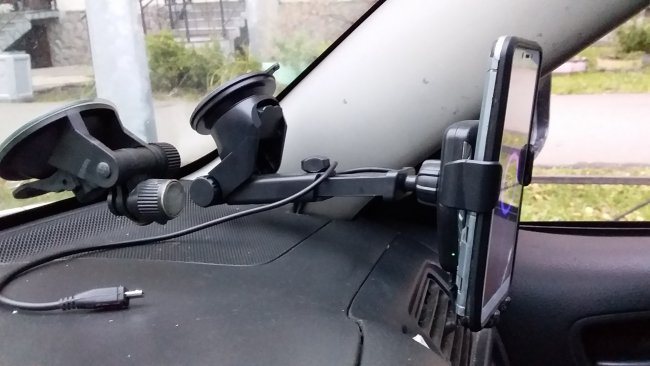

По приезду держателя обнаружилось, что мой Сяоми Редми 6А в серьёзном противоударном чехле не влазит в этот гаджет, пришлось держатель доработать паяльником и напильником, нагревал и гнул пластик, чтобы мой телефон в чехле туда влез. Получилось, все отлично заработало.
Так что я навсегда забыл про разряженный смартфон. На очереди доработка второго телефона, влагостойкого и антиударного, там будет сложнее, но я буду стараться.
И во всём этом проекте самодельной переделки есть всё-таки ложка дёгтя – я навсегда стал заложником Qi зарядки, поскольку зарядное гнездо занято вкладышем, но это меня не сильно огорчает, я накупил баз по 135 рублей и разложил их по всей квартире, так что где бы я ни был, всюду могу подзарядить телефон.
