Виды каркаса
Каркасные конструкции различаются по происхождению. Виды называются по наименованию материалов и способу их сборки. Перед тем как решить, какой вариант выбрать, нужно ознакомиться с краткой характеристикой каждого.
Виды:
- Каркасы по стержню. Емкость крепят на перекладины из металла. Конструкцию укрепляют специальными жесткими ребрами. Сначала устанавливают вертикальные ребра, затем перпендикулярно горизонтальные.
- Каркасы по листам. Опорой каркаса служат листы из металла или пластика. Листы имеют крепления, соединяются между собой.
- Листовые каркасные конструкции имеют большие глубину, ширину, а также отличаются повышенным удобством при очистке за счет чехла, одевающегося внутрь чаши.
По форме каркасные устройства могут быть различны: круг, овал, квадрат и т.д.
Разметка и земляные работы
Перед тем как приступить к копанию котлована, рекомендуется составить план работ, содержащий чертеж и рисунок конструкции. После создания схемы можно приступить к земляным работам. Сначала потребуется выполнить разметку территории. Для этого используются деревянные колья и веревка.
Следующий этап – непосредственно земляные работы. Для того чтобы выкопать котлован необходимых размеров, понадобится довольно много времени. Для обустройства большой ямы можно нанять специализированную технику, однако, это будет сопровождаться дополнительными расходами.
Важно! При копании котлована необходимо учесть, что он должен быть приблизительно на 50 см шире, длиннее и глубже. Дополнительная площадь нужна для того, чтобы обустроить опалубку
После того как котлован будет выкопан, можно приступить к формированию чаши искусственного водоема. Это очень важный этап строительства, поэтому перед его началом рекомендуется посмотреть обучающее видео.
Интересно: Дизайн садового участка: варианты
Установка каркасного дачного бассейна
Установка каркасного бассейна на даче своими руками проходит в несколько этапов:
- подготовка площадки под будущую конструкцию;
- установка каркаса;
- подключение подающих и отводящих воду шлангов;
- монтаж фильтров;
- заполнение емкости водой;
- проверка бассейна.
Подготовка площадки
Чтобы грунт выдержал давление большого количества воды, лучше подготовить бетонную площадку. Ее изготовление ведут в таком порядке:
- Сначала по габаритам будущего сооружения на участке снимают плодородный слой на глубину 120-150 мм. Причем снимать грунт следует с запасом в каждую сторону от границы бассейна на 0,6-0,7 м. Это расширение нужно для устройства отмостки из нескользкой плитки или песчаной засыпки вокруг.
- В процессе разбивки территории колышками и шнурами ограничивают участок по габаритам основания сооружения. Все шнуры выставляют при помощи уровня строго горизонтально.
- На деревянной планке делают засечку на расстоянии 15 см. Ее используют в качестве шаблона при удалении плодородного слоя грунта. Также она облегчит контроль горизонтальности основания.
- На глинистых основах делают засыпку из крупного шлака высотой 30 мм. Площадку под бассейн трамбуют.
- После этого устраивают прослойку из песка, которую выравнивают длинным правилом и уплотняют.
- Чтобы бассейн можно было использовать до последнего бабьего лета, основание утепляют пенополистирольной плитой толщиной 2-2,5 см.
Сборка каркаса
Многие каркасные модели идут в комплекте с опорными стойками, которые нужно заглублять в грунт. Если почва мягкая, ямы под опоры дополнительно уплотняют. Для этого в месте забивки элементов копают небольшие углубления, в которые устанавливают стойки. После этого пространство вокруг заполняют мелкими камнями или битым кирпичом. Сверху все засыпают грунтом.
Через тканевые петли бортов пропускают каркасные дуги. Их соединяют между собой специальными тройниками. В месте стыковки тройников и секций есть отверстия для установки штифтов. После этого собирают верхний горизонтальный каркас. Это может быть кольцо или прямоугольник.
Собранный элемент закрепляют на вертикальных стойках. В комплекте с ними идут Т-образные тройники. Если снизу стойки есть опорная площадка, то копать яму и уплотнять ее не нужно. В противном случае не стоит пренебрегать первым шагом, описанным выше.
Прямоугольные модели имеют следующие особенности сборки:
- Кроме каркасных дуг, используют силовые ремни, которые пропускают под днищем сооружения заблаговременно. Для этого подготавливают место для их укладки так, чтобы после установки конструкции ремни не повредили уложенное днище.
- Каркасные вставки предназначены для усиления жесткости бортиков. Они изготовлены из листового пластика, идут в комплекте. Вставки устанавливают в специальные карманы, расположенные внутри ткани. Все вставочные элементы соединяют в единую конструкцию вертикальными стойками.
- Вместительные модели идут с наружными жесткими стенками. В этом случае сборку проводит квалифицированный специалист.
- Аналогичный каркасный пояс устанавливают в основании будущей конструкции с внешней стороны.
- Верхний и нижний пояс соединяют пластиковыми листами, которые заводят в пазы. Если борта выполнены не из листовых элементов, а из рулонного материала, то его просто разматывают и натягивают на каркас.
Этапы обустройства
Как сделать стационарный бассейн своими руками, зависит от его конструкции. Пошаговое руководство включает несколько обязательных этапов.
Подготовка и рытье котлована
Работы начинают с разметки участка и определения месторасположения не только чаши, но и коммуникаций.
- Копать котлован под бассейн лучше экскаватором.
- Стенкам котлована придают некоторый уклон, чтобы предупредить осыпание земли. Дно тоже должно иметь угол наклона – 5–7% по направлению к месту стока воды. По центру чаши вскапывают дополнительное утепление под дренажный колодец.
- Колодец засыпают щебнем и утрамбовывают. Тогда же определяют конструкцию слива.
- На дно укладывают 20–30 см песка, а затем 10 см гравия. Песчаную подушку утрамбовывают.
Бетонирование чаши
Чашу бассейна можно сделать из бетона, используя опалубку
Для заливки чаши используют бетонную смесь марки М400 или выше. Изготовить бетон можно самостоятельно из щебня, цемента, речного песка и воды.
- Бетонирование можно выполнить за 2 этапа или за 1. В первом случае сначала заливают стяжку толщиной в 5 см. Затем сооружают каркас и заливают следующей порцией бетона. На деле можно поступить проще.
- Собирают армирующий каркас из железных прутьев или проволоки диаметром в 6–8 мм. Размер ячейки – 15–20 см, прутья можно сваривать или скреплять тонкой проволокой.
- Размещают каркас на дне и стенках на подпорках из кирпича или камня. Между землей и арматурой должно оставаться не менее 5 см.
- На дно котлована заливают бетон так, чтобы материал покрывал дно и арматуру.
К следующему этапу можно приступать только после полного высыхания бетонной стяжки.
Сооружение стен
Перед заливкой бетона необходимо установить отводящие и подводящие трубы
Прежде чем заливать стены бетоном, необходимо уложить подводящие и отводящие трубы или же предусмотреть монтажные отверстия под них. Так же заранее определяют места крепления любого другого образования. Поэтапная инструкция:
- Опалубку для стен изготавливают из досок толщиной в 30 мм. Берут горбыль, неструганные доски, остатки старых конструкций.
- Опалубку усиливают ребрами из бруса сечением в 50*50 мм. Шаг между ребрами – 50 см.
- Если в проекте заложена бетонная лестница в бассейн, для нее изготавливают отдельную опалубку.
- Стенки водоема подвергается лишь чуть меньшей нагрузке, чем дно, поэтому их тоже нужно армировать. Однако делают это после заливки первой порции материала. Арматурный каркас погружают в материал, пока он еще не застыл.
- Бетон заливают в опалубку слоями, пока полностью ее не заполнят.
Гидроизоляция и отделка
После полного высыхания бетона приступают к отделочным работам.
- Резервуар гидроизолируют. Для этого подойдет рубероид, ПВХ-мембрана, битумные смеси, жидкая резина. Рекомендуется перед гидроизоляцией отшлифовать бетонную поверхность, особенно если используют жидкий материал.
- Проверяют качество гидроизоляции: заливают бассейн водой и выдерживают 10–12 дней. Если уровень воды изменяется только за счет испарения, чаша готова. Если нет, гидроизоляцию нужно сделать повторно.
- Стены и дно бассейна оштукатуривают. На этом этапе устанавливают фильтры.
- Чаще всего искусственный водоем отделывают плиткой. Рекомендуют делать между плитками широкие швы, чтобы компенсировать деформацию под давлением воды. Для затирки используют смеси с высокой эластичностью. Отделку сложного по форме бассейна выполняют мозаикой.
- Бортики водоема и околоводное пространство тоже декорируют: выкладывают плиткой, камнем.
Для стационарных бассейнов лучшим вариантом является переливная система. Она позволяет очистить водоем с минимальными усилиями и очень экономична: когда в нем нет движения, чистая вода не поступает, когда есть – грязная вода выплескивается за бортик бассейна, а чистая подается по трубе.
Установка готового бассейна на даче
Процесс монтажа конструкции на местности зависит от вида чаши. Если это деревянный бассейн каркасного типа, под него копают яму до 30 см глубиной, под надувные конструкции выкладывают плотные слои мягких материалов. Основное правило перед покупкой – оценить размеры модели и привязать ее к местности.
Наличие свободной площади, ресурсов воды – эти нюансы обсуждают до приобретения чаши. Стационарные системы устанавливают рядом с водопроводом, сливом. Надувные и разборные, а также емкости малой вместительности ставят в любом удобном месте.
Установка надувного бассейна
Даже самые большие чаши легко монтируют на любое свободное пространство. В комплекте уже уложен насос, шланг, крышка, поэтому установка надувного бассейна на даче отнимет мало времени.
Делают так:
- выравнивают площадку;
- чистят ее от мусора, корней, острых предметов;
- настилают слой плотного целлофана или брезента;
- сверху кидают поролоновые, пенопластовые маты – они обеспечат ровность;
- раскладывают чашу;
- надувают насосом;
- запускают воду.
Процесс закончен. После купания чашу накрывают крышкой или сливают воду.

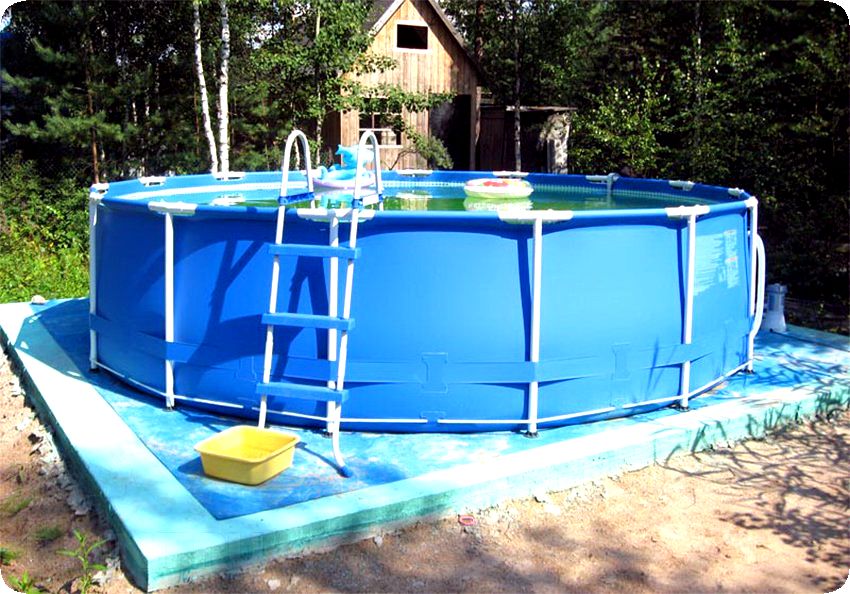

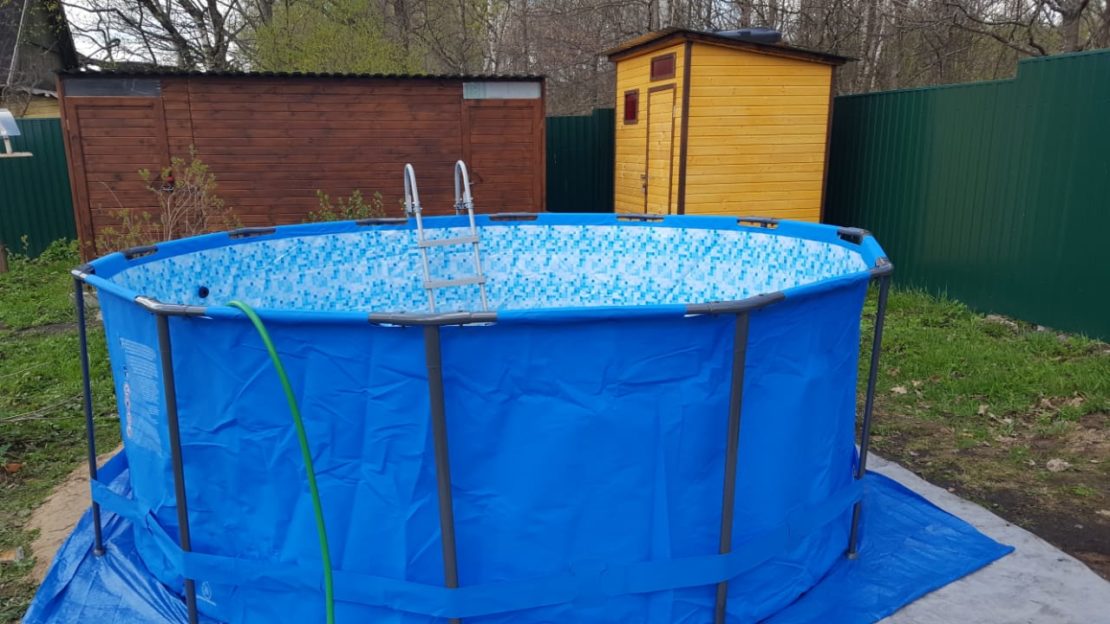

Установка каркасного бассейна
Конструкции ставят на готовую площадку или закапывают в грунт. После делают так:
- Снимают плодородный слой почвы на глубину до 3/4 высоты стенок. Припуск во все стороны чаши 50 см.
- Насыпают на дно слой песка, уплотняют. Выкладывают слой геотекстиля – он не даст роста корням.
- Устанавливают каркас по инструкции. Опорные стойки крепят снаружи. Заглубленную часть стенки утепляют. Если грунт влажный, утеплителем застилают основание – это предупредит быстрое остывание воды.

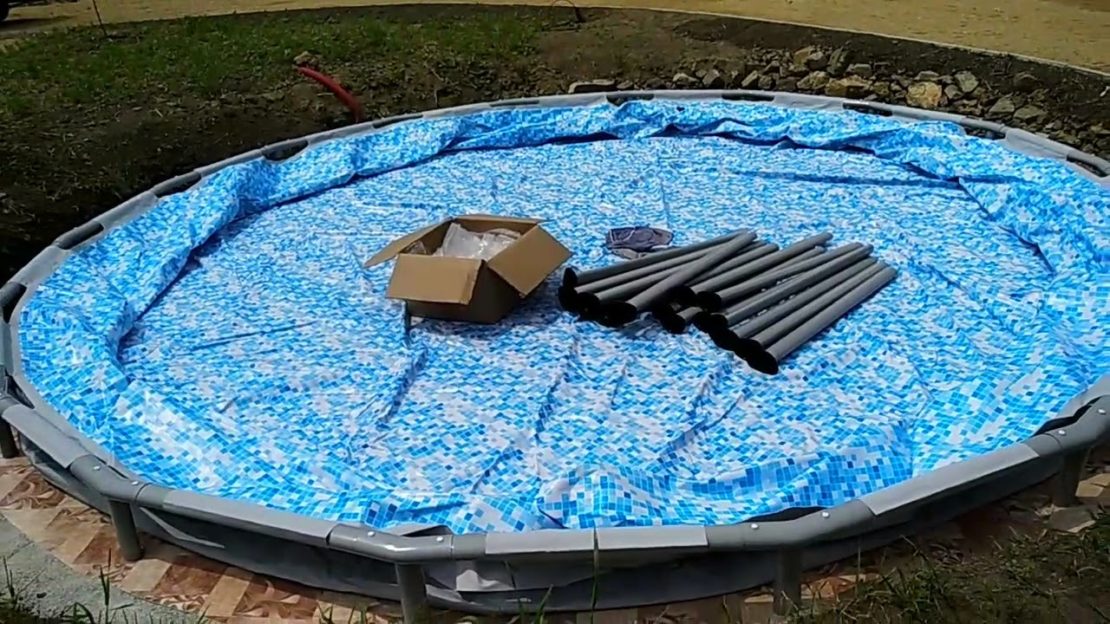

- На дно выкладывают кольцо, затем монтируют бортики. После этого раскладывают на дне ЭППС. Края обрезают, щели делают минимальными. Стыки и края полистирольных плит присыпают песком.
- В подготовленный каркас выкладывают пленку, крепят на скотч. Начинают наливать воду. Под тяжестью объема воды пленка расправляется, ее разравнивают и фиксируют на стенах на крепежи.
- Устанавливают фиксирующие планки по верхнему краю, утепляют стенки полистиролом.
- Обратную засыпку котлована делают для упрочнения конструкции. Воду из чаши не сливают, чтобы бассейн своими руками на даче из пленки сохранил геометрию.
- Устанавливают оборудование, приложенное в комплекте. Проверяют герметичность стыков.
- Монтаж окончен.
Установка пластикового бассейна
Монтаж готовой купели выполняют только в заранее вырытый котлован. Яму роют с разметкой по местности. К габаритам чаши прибавляют до 0,5 м – это припуски на установку опалубки.
Ставят пластиковый бассейн так:
- в яму глубиной 100 см насыпают ровный слой песка толщиной до 30 см;
- сбивают щиты из досок по размеру котлована, внутреннюю поверхность щитов закрывают плотной пленкой;
- каркас делают из бруса 50х50 мм, пускают его по верхней границе щитов;
- брус послужит креплением для верхнего края чаши, поэтому предварительно его обрабатывают антисептиком, антипиреном;
- после сборки стенок внутри котлована, устанавливают в них бассейн;
- по периметру емкости отливают бортик из армированного бетона;
- по периметру же устанавливают уголки с креплением к брусу и чаше насквозь, фиксируют нержавеющими болтами;
- устанавливают закладные, переливные трубы – их выводят за пределы купели;
- наливают в чашу воду, одновременно замешивают бетонный состав;
- бетон заливают между стенками пластикового бассейна и каркасом из щитов;
- уплотняют бетон уплотнительной машиной с вибрацией, через 4-5 суток снимают опалубку.
После выполнения работ пластиковая емкость надежно закреплена в грунте, по краю есть бортик – бассейн готов к эксплуатации.
Бассейн на даче. Где лучше строить?
Очень важно правильно определить место для строительства. Бассейн может располагаться не только на улице, но и непосредственно в вашем доме, если он достаточно для этого просторен
Возможен и третий вариант – размещение чаши для купания в специальном зимнем саду, благодаря чему вы сможете купаться в ней круглый год.
Если вы еще не приняли решения где лучше строить бассейн на даче, предлагаем ознакомиться с нюансами каждого из вариантов.
На участке (на улице)
Пожалуй, уличный вариант бассейн — это самое популярное решение среди дачников Подмосковья. Это удобно, если вы планируете купаться в нем только летом.
Участок большой площади позволяет устанавливать на нем все виды конструкций: как стационарные, так и надувные или композитные. Также достаточно легко построить уличный бассейн и своими руками – по технологии, которая описана ниже.
Другие плюсы уличного размещения бассейна: относительная простота установки и отсутствие ограничений по размеру, которые могут возникнуть внутри загородного дома.
Тем не менее, существенным минусом постройки бассейна за пределами дома является невозможность купаться в холодные месяцы, а также постоянное засорение водоема опавшими листьями и прочим мусором.
В зимнем саду
Если вы хотите купаться в своем бассейне круглый год, окружив себя гармонией природы, то, безусловно, лучшим решением будет выбрать для постройки зимний сад. Во-первых здесь всегда поддерживается комфортная температура (для поддержания жизни и роста теплолюбивых растений), а во-вторых (благодаря большой площади остекления) вы сможете любоваться своим участкой и природой не только летом, но и зимой.
Разумеется постройка бассейна в зимнем саду будет невозможна, если сразу не продумать это в проекте помещения. Первым делом необходимо учитывать несколько важных факторов – это освещение, отопление и вентиляция. Кроме естественного света, необходимо предусмотреть также искусственный свет, ведь зимой солнечных лучей совсем немного. Для подсветки зимнего сада подойдут люминисцентные или металлогалогенные лампы.
Что касается отопления, то поддерживать оптимальную температуру эффективнее всего можно с помощью инфракрасного излучения. Для того, чтобы было комфортно выходить из такого бассейна босиком, рекомендуется установить пол с подогревом или теплые плинтусы.
В помещениях дома
Наконец, можно разместить бассейн непосредственно в самом загородном доме. Этот вариант исключительно удобен и позволит вам купаться и плавать в любое время года и в любую погоду.
Однако учтите, что для установки бассейна внутри дома потребуется достаточно большое пространство. Кроме того, необходимо правильно провести слив и обеспечить всей конструкции безопасную связь с общей канализацией.
Кроме того, эксперты советуют проектировать домашний бассейн заранее, еще до постройки дома: тогда его строительство станет значительно проще и позволит заранее рассчитать свои средства. Хотя, вполне возможно можно оборудовать его и в уже построенном доме, однако в этом случае следует быть готовым к существенным затратам.
Домашние бассейны обычно бывают двух типов, в зависимости от назначения: предназначенные преимущественно для плавания или для купания после бани или сауны. Первые значительно больше, а потому требуют большей площади, в то время как вторые могут быть миниатюрными, вплоть до переносных вариантов, работающих от электросети.
Тема строительства бассейнов внутри дома довольно обширна и интересна, плюс предполагает достаточно большой простор для фантазии домовладельца. Поэтому мы обязательно затронем ее отдельно в ближайших статьях нашего блога.
Основные этапы строительства водоема
Последовательный процесс работ по организации искусственного водоема в вашем доме включает в себя следующие пункты:
Во-первых, определите ответственных за строительство будущего бассейна. Будет ли этим заниматься профессиональная бригада строителей, возможно часть объема работ вы разделите с ними или вовсе возьметесь за дело самостоятельно. Не забывайте о реальной сложности возведения такого сооружения, необходимо доскональное понимания всех тонкостей в процессе стройки, упущение важных моментов крайне не допустимо, поскольку это ставит под угрозу сохранность здания и здоровья людей, проживающих в нем.
Подготовительные работы должны быть проведены корректно. В том случае если специалисты выполнят работы по строительству водоема с нуля, вы можете взять на себя заботы о других важных моментах – вентиляции, устройстве гидроизоляционного слоя и теплоизоляции.
Выбор места для бассейна
Конструкция, которую предстоит установить, должна стать украшением участка и не портить землю. Если на территории есть бассейн, то обязательно будут брызги, а из-за излишней воды участок может превратиться в болото. Рядом с искусственным водоемом погибнет вся растительность. Лучше всего устанавливать стационарные конструкции на маловлажных песках, в которых грунтовые воды во время сильных осадков не поднимаются выше 3 м.
Но такие земли встречаются очень редко, поэтому осуществляют гидроизоляцию внутренней и внешней сторон купели. Для установки бассейна очень хорошо подходит глинистая почва, через которую вода не проходит. Но это в основном относится к монолитным видам, каркасные ставят на любом типе.
Надо предусмотреть, чтобы около не было деревьев, потому что корневая система может нарушить герметичность и качество покрытия конструкции. Корни начнут тянуться к воде, разрушая бортики. Еще одной причиной, по которой не стоит ставить рядом с деревьями, заключается в том, что в воду будут падать листья. Чтобы она не испортилась, придется все время их убирать. Крона деревьев формирует тень, создавая прохладу.
Ленточный фундамент для дома своими руками: расчет, пошаговая инструкция с фото
Обязательно должно быть учтено то, в каком направлении чаще всего дует ветер, который будет приносить мусор. Нужно установить конструкцию так, чтобы удобно было чистить. Бассейн следует ставить как можно ближе к водопроводной системе. В результате чашу быстрее и легче наполнить водой.
Владелец дачи сам выбирает площадку под бассейн, и какого размера его необходимо соорудить. Некоторым достаточно одной дорожки для плавания, другие хотят, чтобы рядом с водой можно было поставить шезлонги. Самая нормальная глубина бассейна, сделанного своими руками – 1,5 м, но если предполагается, что будут купаться маленькие дети, то он должен быть мельче.
Выбор места для строительства
Закладка большого бассейна
Поскольку стационарный бассейн – это единственный постоянный, «настоящий» вариант, о его возведении мы и поговорим далее. Первый вопрос – выбор места. Основные рекомендации:
- Свойства, тип грунта – желательно, чтобы в месте закладывания чаши почва была плотная, глинистая. Это создаст дополнительную гидроизоляцию, повысит качество конструкции. На каменистых почвах банально очень сложно обустраивать котлован
- Направление ветра – бассейн, расположенный на открытом участке, подвержен замусориванию. Способов найти выход из ситуации есть два – установка тента и расположение водоема в защищенном от основного направления ветра вместе
- Растительность поблизости – возле бассейна кусты, деревья не нужны. Растения тянутся к влаге, их сильные корни могут дойти до чаши (основа конструкции) и пробить ее
Убедитесь в том, что на участке достаточно места, оставьте зону для подхода, отдыха. Ширина самой чаши тоже варьируется – на одну дорожку достаточно 2.5 м, на две нужно 4 м. Размеры бассейна – дело вкуса и ваших запросов.
Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы
Как построить бассейн своими руками — пошаговые инструкции с фото
Самостоятельное строительство бассейна помогает значительно сэкономить денежные средства, а также позволяет получить гидротехническое сооружение с индивидуальным внешним видом и оптимальными формой и размерами, в соответствии с выделенным под строительство участком.
Подготовительный этап
Именно с подготовительных мероприятий начинается возведение каркасного бассейна. На этом этапе не только должна быть разработана грамотная проектная документация и высчитано количество используемых материалов, но также выбирается оптимальное место, приобретается весь строительно-отделочный и крепёжный материал, закупается дополнительное оборудование для обслуживания гидротехнического сооружения.
Чертёж и размеры
За основу проектной документации можно взять схему уже готовой каркасной конструкции искусственного водоёма, которая включает следующие элементы:
- 1 — стенки;
- 2 — устройство фильтрования;
- 3 — скиммерная установка;
- 4 — форсунки;
- 5 — конструкция лестницы;
- 6 — система труб и фитингов;
- 7 — электрическая автоматическая часть;
- 8 — донная пылесосная установка;
- 9 — химические средства для водоподготовки;
- 10 — электрический нагревательный элемент;
- 11 — система освещения;
- 12 — распаечная коробка;
- 13 — трансформатор.
На схеме изображены составные элементы бассейна
К чертежу может прилагаться перечень и количество необходимых материалов.
С такой готовой схемой можно сразу идти в строительный магазин, расход материалов указан для разных размеров чаши
Подготовка материалов и инструментов
Основные инструменты, необходимые для возведения каркасного бассейна:
- строительный фен;
- ДСП-листы или ДВП-плиты;
- прокаточные валики и люверы;
- шлифовальная машинка и бур, прочная верёвка,
- песок и щебёнка, листовой битум,
- правило и строительный уровень;
- лопата, рулетка;
- цемент, песок, щебень;
Количество ПВХ-плёнки зависит от формы и размеров изготавливаемой конструкции:
- для чаши прямоугольной формы, имеющей плоскую донную часть, расчёт площади пола предполагает умножение показателей длины на ширину, а для получения данных по стенам следует перемножить периметр стен с их высотой. Например: для гидротехнического сооружения размерами 10 x 5 м при полутораметровой высоте стен, площадь пола составит 50 м2, площадь стен — 45 м2, а общая площадь материала — 95 м2;
- для чаши круглой формы, имеющей плоскую донную часть, расчёт площади пола предполагает умножение показателей диаметра пола на диаметр пола, а для получения данных по стенам следует перемножить периметр стен с их высотой. Например: для гидротехнического сооружения диаметром 6 м при высоте стен 120 см, площадь пола составит 28,3 м2, площадь стен — 22,6 м2, а общая площадь материала — 50,9 м2;
- для чаши прямоугольной формы с пирамидальной донной частью расчёт площади пола предполагает умножение длины на ширину с коэффициентом «1,3», а для получения данных по стенам необходимо перемножить периметр с высотой вертикальной стены. Например: для гидротехнического сооружения 10 x 5 м при высоте вертикальных стен 120 см, площадь пола составит 65 м2, площадь стен — 36 м2, а общая площадь тентового материала — 101 м2.
Выбор места для площадки
При выборе места под возведение гидротехнического сооружения необходимо обращать внимание на следующие рекомендации:
- наличие достаточно ровной поверхности без заметных бугров и перепадов по высоте;
- близкое расположение источника электрического питания для беспроблемного подключения насосно-фильтрующего оборудования;
- наличие доступного источника водоснабжения для заполнения чаши;
- наличие канализационной системы для сброса отработанной воды.
На открытом солнечном месте вода будет прогреваться быстрее
