Конструктивные особенности и изготовление антенны Харченко

Как улучшить ослабленный сигнал антенны

На границах дальности вещания телевидения или передачи данных сотовой связи электромагнитная волна от передатчика на приемной стороне может наводить недостаточную по величине ЭДС на вибраторах. Она будет формировать маленькие токи высокочастотного сигнала. Их необходимо увеличить специальной электронной схемой.

Антенные усилители

Так называют специальные приборы, работающие на полупроводниковых элементах. Многие мастера спаивают их из высокочастотных транзисторов.

В качестве примера можно привести схему для повторения на одном транзисторе 2SC3358.

Усилитель располагается сразу после вибратора и получает дополнительное питание от источника постоянного напряжения 12 вольт по кабелю, за счет чего носит название активного.

Он предназначен для работы на частотах от 400 до 850 МГц и обладает общим усилением порядка 10÷15 децибел. Настройка приема телевизора производится выставлением движка потенциометра Р1 посередине, а затем перемещением в обе стороны с контролем качества изображения по экрану.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов.

Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Для ее решения используются следующие технологии:

1. Разнесенный прием (Receive Diversity). Позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
2. Разнесенная передача (Tx Diversity). Основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
3. Пространственное уплотнение (Spatial Multiplexing). Разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным. Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Прием и отправка информации в линиях беспроводной связи.

Особенности усиления сигнала

Экран имеет значительное влияние на силу антенны. Усилить качество передачи данных можно и за счёт направления вибратора. Для этого при уже подключенном к телефону, компьютеру или планшету модеме плоскость антенны должна быть обращена к ближайшему центру связи с учётом поляризации.

При наличии нескольких операторов в области применения антенны для предотвращения помех ими зачастую применяется различная поляризация. Чем дальше расположена нужная станция, тем больше сказывается на качестве интернета угол наклона и поворота антенны. Также имеют значения расположенные на пути сигнала холмы, рощи и другие препятствия загородной местности. По словам специалистов, оптимальные значения угла направления антенны могут варьироваться от 45 до 70 градусов.

Антенна Харченко для дальнего приёма DVB-T2

Приветствую всех неравнодушных к техническому, и не только, рукоделию.

Хочу представить вашему вниманию вариант антенны для дальнего приёма цифрового вещания. Ничего принципиально нового в моём изделии конечно нет, но возможно кому-то пригодится идея совмещения усилителя с антенной . Антенна Харченко привлекает прежде всего своей простой в изготовлении, хорошей повторяемостью, достаточной широкополосностью, приличным коэффициентом усиления (заявлено до 9дб с рефлектором, а измерять мне всё равно нечем) при малых габаритах. На мой взгляд она работает лучше знакомой всем «сушилки».

Итак, о причинах, побудивших желание создать сие произведение. У нас в городе конечно есть вышка, с которой идёт вещание первого мультиплекса «цифры» и обещают включить второй (вот уже два года), но я-то хочу здесь и сейчас, как и многие. В соседнем городе второй пакет уже давно включен, но у нас он на комнатную антенну конечно не принимается, да и на внешнюю без усилителя тоже. Была у меня такая антенна в саду, недавно соседу отдал в обмен на материал, поэтому появилась возможность показать как я её делаю.

При изготовлении не требуются остродефицитные материалы, даже если всё покупать выйдет дешевле заводской, не говоря уже о супер разрекламированных с обещанием приёма 80(?) каналов (есть такие, сам про этот развод читал) .

Материалы: 1. Отрезок кабеля 4х16мм² — 1,5м.2. Отрезок провода СИП – 1.5-2м.3. Листовой алюминий толщиной 1-1.5мм. 60х200мм. (я вырезал из старой кастрюли)4. Антенный усилитель от «сушилки».5. Хомуты для крепления антенны к мачте.6. Герметик силиконовый7. Ну и конечно кабель и штекер.8. Маленькая распаячная коробка.9. Винты М5 (потайная головка) с гайками и шайбами- 2шт.

Инструменты: 1. Ножовка по металлу2. Ножницы по металлу3. Дрель (я пользовался ручной)4. Свёрла 1.5 и 5мм.5. Напильник личнёвый или плоский надфиль.

Первым делом рассчитываем нашу антенну. Особо не заморачиваясь я взял данные об интересующих меня частотах из Страница . В моём городе это 602 МГц (37 канал) первый пакет и 770 МГц (58 канал) обещанный второй. Меня же интересуют данные соседей -546 МГц (30 канал) первый и 498 МГц (24 канал) второй мультиплексы, вот на них и буду делать антенну. Полученные частоты, точнее среднюю частоту, подставил в онлайн калькулятор из Страница и получил требуемые размеры.

На следующем этапе готовим материал- раздеваем кабель

В полосах сверлим отверстия ø5мм для винтов крепления усилителя, грубо говоря по месту, используя сам усилитель как шаблон, выдерживая расстояние 10мм (или какое нужно по расчетам) между пластинами. Отверстия зенкуем до диаметра 7мм (диаметр потайной головки винта).

Следующий шаг я назвал бы издевательством над усилителем.

Усилитель в данной конструкции не роскошь, а средство протолкнуть слабый сигнал по кабелю, в котором он бы затух на первом метре, до ресивера.

Так как он по габаритам не влезал в распаячную коробку, а вставить его было надо, то края его и штатное крепление кабеля были просто варварским способом- ножницами по металлу – обрезаны до нужных размеров, а в центре платы просверлено отверстие под крепёжный саморез. Жизненно важные органы усилителя при этой экзекуции не пострадали.

Для того, чтобы выдержать шаг решетки и размер (чтобы стянуть бока рефлектора в «песочные часы») рекомендую изготовить шаблон из 10мм рейки, пропилив в ней вырезы для рамок по размерам. У меня каким-то чудом сохранился старый шаблон (два года служил подкладкой под ножку комода), по этому не показываю как его сделать, и так понятно.

В результате рефлектор имеет вот такой вид:

Напоминающий решетку холодильника. Вообще конечно можно обойтись и без рефлектора, но в моём случае нужно было не столько увеличить сигнал дальней станции, сколько ослабить сигнал ближней, хотя лишнее усиление (на мой взгляд некорректное выражение для антенны, правильнее коэффициент направленного действия) не помешает.

Соединение антенны с рефлектором сделано на кронштейнах («металлических изоляторах») из алюминия.

Все неразъёмные соединения выполнены на заклёпках, сделанных из одиночной жилы СИПа.

Кабель снижения, при наличии отсутствия (всё лишнее уже отрезано и отпаяно) штатного крепления просто припаиваем к плате усилителя.

В результате имеем 30 каналов , 10 из которых повторяются.

Да, забыл указать расстояния до передатчиков. Если верить сведениям из интерактивной карты ЦЭТВ, то до дальнего по прямой 21 км., а до нашего всего 4км. Угол места между ними 74°.

Примечание: При изготовлении антенны ни один усилитель серьёзно не пострадал.

Сборка антенны для 3G-4G модемов

Модемы третьего и четвёртого поколения связи, относящегося к долговечному стандарту LTE, работают в частотных диапазонах 2000-2100 МГц и 2500-2600 МГц соответственно. На рынке ещё изредка встречаются 2G модемы, заточенные под использование в диапазоне 900 МГц. Предлагаются и их комбинированные с 3G и 4G вариации, однако устройства мобильного интернета, работающие с сотовой связью второго поколения, становятся всё менее распространёнными. Представленные параметры антенн рассчитаны на более современные модемы.

Диапазон частот стандарта 3G эквивалентен 143-миллиметровой протяжённости волны. Это незначительно расходится по длине волн с 4G, однако не будет сильно заметно при использовании широкодиапазонного усилителя по технологии Харченко. Данная антенна ловит любые сигналы сотового интернета, начиная от предназначенного моделью и продолжая по убыванию длины волны. Устройство, собранное для стандарта 3G, прекрасно принимает передачу в диапазоне связи четвёртого поколения.

Рекомендуемые размерности для универсального усилителя Харченко указаны с учётом уровня сопротивляемости кабеля в 50 и 75 Ом соответственно:

• внешняя сторона квадрата составит 35,8 или 35,7 мм;
• внутренняя сторона квадрата должна быть 34,2 или 34,4 мм;
• общая длина вибратора будет равняться 100,3 или 95,5 мм;
• ширина эквивалентна 50,1 или 52,1 мм;
• проём в районе спайки составит 2,1 или 1,8 мм;
• рекомендуемое расстояние между экраном и вибратором равняется 16,4 или 17,4 мм;
• параметры ширины и длины рефлектора будут эквивалентны 143 мм в обоих случаях.

Приведённые значения можно так же округлять до целых или допускать небольшие погрешности.

Рекомендации к использованию

Антенна Харченко активно используется в домашнем хозяйстве уже не один год, поэтому для продолжительность ее функционирования, рекомендуется за ней периодически присматривать и ухаживать.

Существует ряд рекомендации

Вот несколько простых советов, для длительной эксплуатации прибора:

• Место соединение кабеля и антенной рамки можно защитить от внешних воздействий, перемотав обычной изолентой. Однако, этот способ не вечный. Лучше будет залить все клеем.
• В качестве корпуса, некоторые люди используют обычные крышки на бутылки или баночные пластиковые крышки. В нужных местах делаются углубления для нормального вывода кабеля. После чего, все заливается специальным герметизирующим составом.
• При использовании усилителя для антенны Харченко под цифровое ТВ, второй квадрат не обязателен.

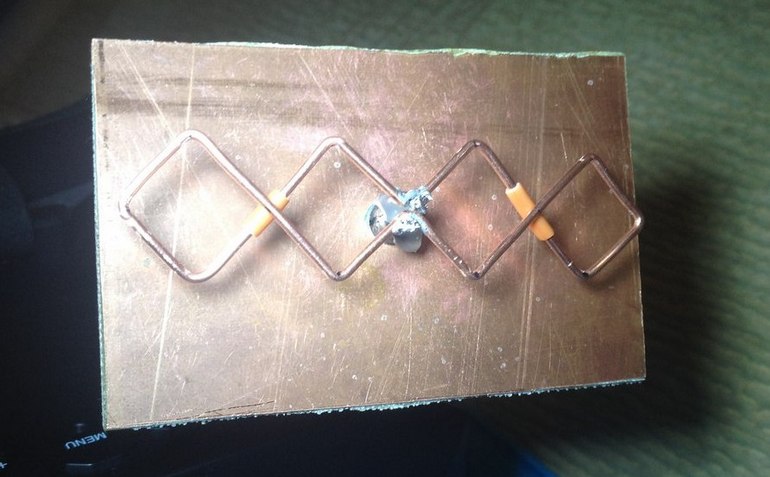

• Также, для дополнительного усиления сооружается двойной биквадрат. Монтируется все аналогично обычной версии, просто вместо углов располагаются дополнительные квадраты. Как правило, их четное количество. Их расчет необязателен, потому что по размеру они должен быть аналогичного основному биквадрату.

Все, телевизионная антенна Харченко своими руками готова для использования цифрового ТВ.

Как сделать самостоятельно

Основное применение этих антенн – прием дециметровых (ДМВ) сигналов. Обычная конструкция – это два параллельных стержня, на которых в противофазе друг к другу крепятся от 5 до 7 проводников-вибраторов равномерно уменьшающейся длины.

При необходимости эту антенну можно изготовить в домашних условиях. Самодельная конструкция требует дополнительных расчетов. Калькулятор можно найти ниже или воспользоваться формулами из любого учебника по радиотехнике. При этом на дату выпуска можно не смотреть: с 60-70-х годов XX века никаких глобальных открытий в этой области сделано не было.

Так что старыми формулами можно пользоваться безбоязненно.

Расчет логопериодической антенны

Вначале надо рассчитать размеры рабочих элементов устройства. Для этого воспользуйтесь онлайн-калькулятором:

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля. После нажатия кнопки «Рассчитать» прокрутите вниз, чтобы увидеть результаты.

Пояснения к расчету:

• минимальная и максимальная рабочая частота — укажите диапазон, исходя из значений транслируемых мультиплексов для вашего региона;
• входное сопротивление — оставьте 75 Ом;
• диаметр элемента — укажите сечение вибраторов, которые планируете применять;
• сторона собирающей линии — калькулятор рассчитывает значения для трубок квадратного сечения, нужно указать размер одной грани.

Вибраторы укорачиваются в геометрической прогрессии со знаменателем, равным τ. Работа антенны зависит от периода структуры τ и угла при вершине треугольника α, связанного с относительным интервалом σ.

Чем меньше угол α (и больше τ), тем выше коэффициент усиления антенны. При этом увеличивается число вибраторов и общая длина конструкции. Поэтому при выборе периода структуры рекомендуем принимать значение τ 0,9.

Существует оптимальное значение относительного интервала σ для определенного τ — калькулятор посчитает его автоматически.

Полученные значения используйте при изготовлении антенны.

Изготовление проводника

Создание самодельной модели включает в себя:

1. Изготовление стержней. Подбираются две проводящие трубки нужного диаметра, поскольку изготовить их сложно.
2. Нарезка и попеременное присоединение вибраторов посчитанных размеров. Длина самых больших должна получиться около четверти (а в сумме – правый и левый – равна половине) длины волны нужного диапазона.
3. Подвод питания к передней части, если используется усилитель.
4. Проводку фидера внутри одного из стержней. В этом случае кабель играет роль четвертьволнового трансформатора.
5. Пайка кабелей, подключение и поиск каналов.

Подключение вибраторов производится попеременно, как показано на схеме.

Чтобы не упустить из виду важные мелочи, посмотрите эту видеоинструкцию. Лучше чем на ней объяснить невозможно — все наглядно и понятно.

Настройка

При правильной сборке и использовании фидера волновым сопротивлением 75 Ом антенна не нуждается в дополнительной настройке. Достаточно ее правильно ориентировать.

Если же при сборке были допущены огрехи, то исправить их можно следующим образом:

• Укорочением или наращиванием вибраторов. Обрезать можно с помощью кусачек, пилки по металлу или болгарки. Удлинить же можно, надставляя на короткие вибраторы трубки из такого же материала до соответствующей расчетам длины. После того как она достигнута, трубки крепятся клеем, запаиваются, заклепываются или же зажимаются плоскогубцами так, чтобы обеспечить надежный контакт.
• Изменением расстояния между парами вибраторов.

Подключение усилителя SWA

В зоне, где прием телесигнала неуверенный, можно использовать антенный усилитель. Наиболее популярной маркой является SWA. Платы этой линейки выпускаются с разными коэффициентами усиления и канальными диапазонами.

Подключение выполняться одним из двух способов:

• При питании по антенному кабелю. Здесь центральная жила кабеля зажимается одним винтом, а экран заворачивается и зачищается с помощью планки. Главное при этом – не допустить короткого замыкания экрана на центральную жилу;
• При питании от внешнего адаптера. Здесь требуется переходник-адаптер («краб») с подходящими параметрами (для их проверки потребуется мультиметр). Он распаивается в соответствии с конструкцией антенны и спецификой ее подключения. Здесь требуются нетривиальные знания электротехники, поскольку единого стандарта устройств производители адаптеров не поддерживают и в разных случаях нужны индивидуальные расчеты.

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

• расстояние между усилителем и телеантенной равняется 1/7 длины волны;
• площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Антенна харченко для 3g модема своими руками

Современное общество не мыслит своего существования без Интернета. Данная сеть дает много возможностей, которыми хотят пользоваться все люди, однако не всегда имеют такую возможность. Именно в такие моменты возникает мысль о создании антенн, которые могут улавливать сигналы даже в самых отдаленных местах.

Антенны для 3g эффективно только тогда, когда сделаны правильно. Иногда можно увидеть самые разные их варианты. Но зачем усложнять ситуацию, если можно изготовить простой вариант, который сможет гарантировать конечный результат. С этой целью придумана антенна Харченко.

Вид и содержание антенны Харченко

Данная антенна имеет вид квадратных элементов, соединенных между собой. Именно поэтому ее еще называют бабочкой. Процесс изготовления очень простой. Основа конструкции – проволока, которую нужно загнуть, а концы спаять. При этом образуется угол между стенками антенны Харченко, который равен 120 градусам.

Для правильной работы прибора необходимо соблюсти и прочие параметры: боковая стенка должна быть длиной в 5,3 см. Место соединения квадратов – это 2 точки, расстояние между которыми 5 мм. Ни в коем случае нельзя изменять это параметр.

Изготовление

Пластина из алюминия должна быть толщиной 0,2 см. Ее можно купить или сделать самостоятельно. Для этого пластину выравниваем и делаем из нее квадрат со сторонами 14 см.

Вымеряем центр, чтобы просверлить в нем отверстие, в которое будет вставляться коаксиальный кабель. Он будет располагаться таким образом, чтобы достать от проволочного элемента до модема.

Проволока крепится параллельно по отношению к пластине при помощи специальных держателей из пластмассы или других материалы, которые не способны проводить электричество.

Антенна Харченко для 3g модема своими руками не будет работать без кабеля, который необходимо провести через просверленное в пластине отверстие. Далее подключаем ее к точкам в месте соединения ранее изготовленных квадратов. Остается лишь вторую часть кабеля подключить к модему, на который необходимо надеть кусок медной фольги, а затем обмотать им несколько раз и спаять, чтобы ни в коем случае фольга не разошлась. После нужно сделать оплетку, которая бы впоследствии не касалась центральной жилы, которая подключается к фольге на модеме. На последнем этапе необходимо проверить уровень сигнала. Если он довольно сильный и без помех, то антенна Харченко изготовлена правильно

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 мм должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

<?php the_field(‘mos_ads’, 2); ?>

Устройство на алюминиевой мачте

Делается на алюминиевой мачте антенна Харченко для 3G своими руками по стандартной процедуре

Однако в первую очередь важно определиться с частотностью устройства. Расчет антенны Харченко осуществляется исходя из размеров пластины

Если рассматривать модификации на 300 Гц, то длина ее обязана составлять ровно 35 см. При этом толщина нержавеющей стали должна равняться не более 1.3 мм. Следующим шагом устанавливается непосредственно мачта.

Крепить ее следует к пластине сварочным методом

Вибратор для модификации на 300 Гц важно подбирать алюминиевого типа. Далее нужно закрепить секции для улавливания сигнала

Чтобы изготовить их ромбовой формы, придется воспользоваться станком. Боковые секции обязаны располагаться под углом в 90 градусов. При этом толщина упоров составляет в среднем около 3.3 мм. Фидеры для таких модификаций подходят с диэлектриком.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.
