Как сделать ТВ антенну своими руками: для дачи и дома

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
2. Выбрать тот передатчик, который производит волны максимальной длины.
3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

1. 32 ТВК, 546 МГц.
2. 34 ТВК, 578 МГц.
3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

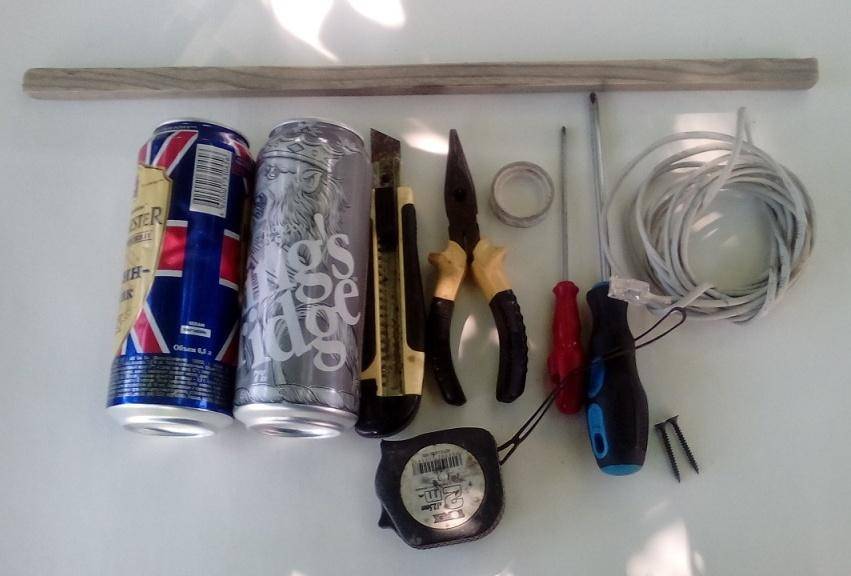

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

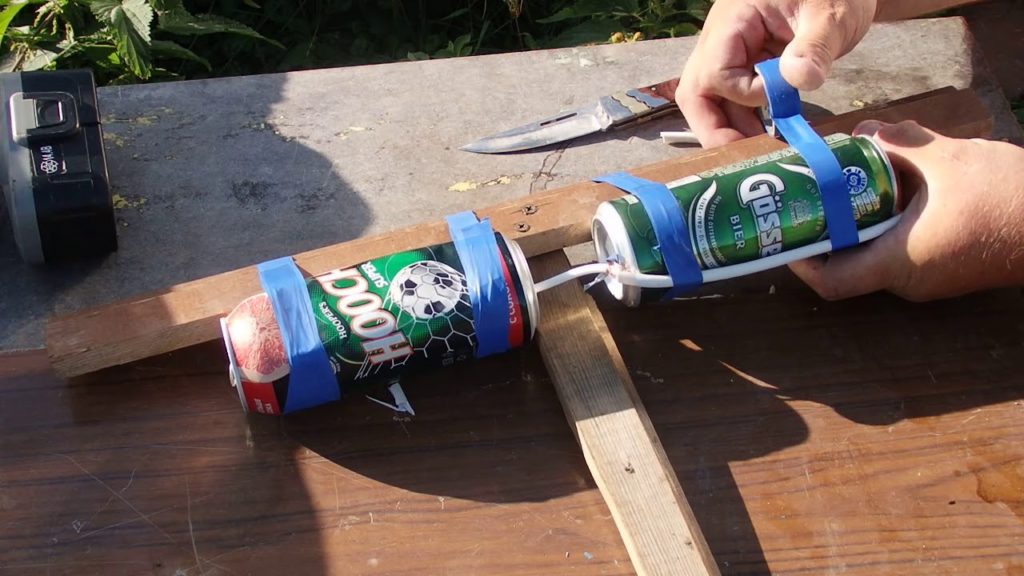

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;

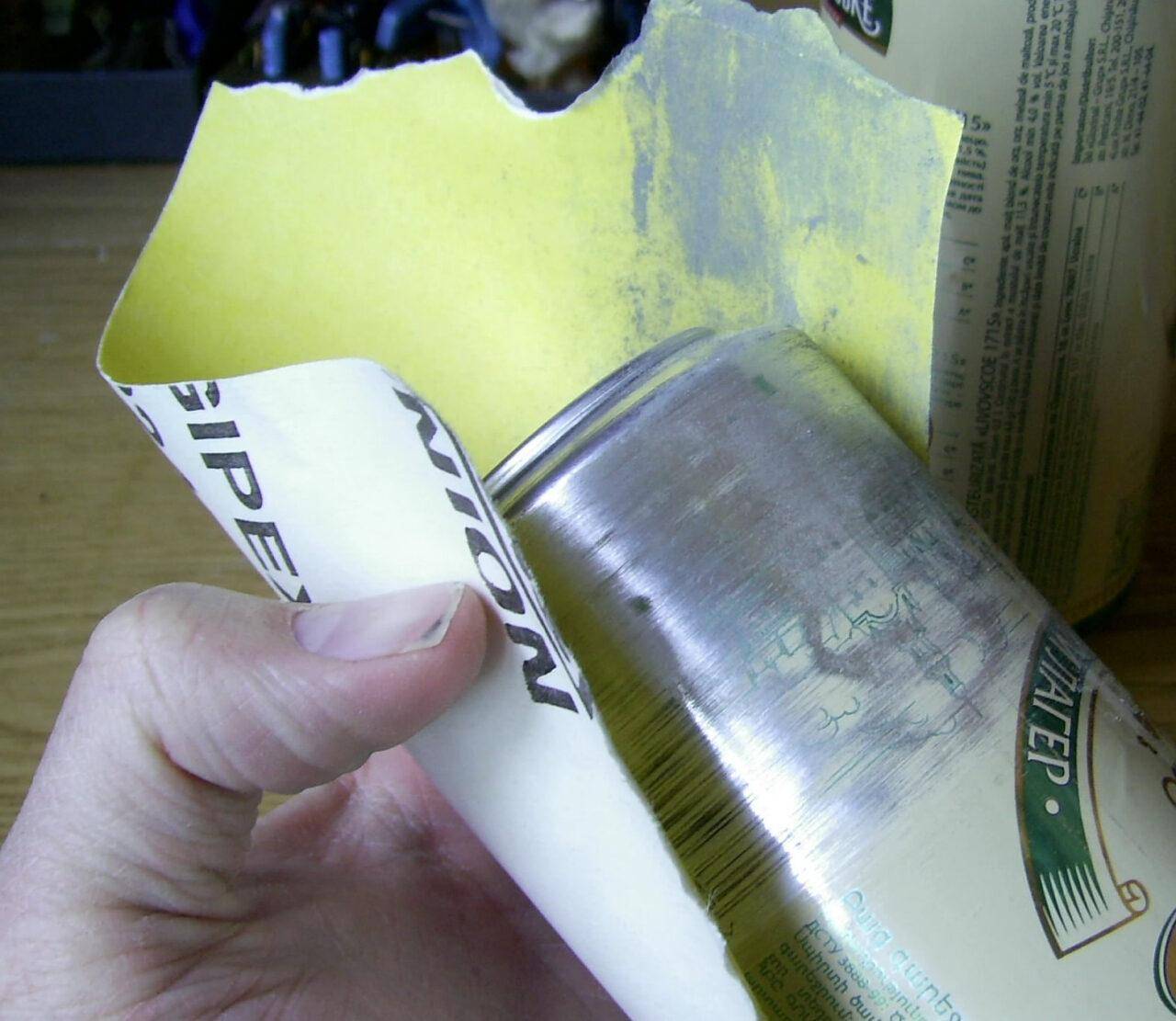

• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Из проволоки

Весьма простая в изготовлении в домашних условиях модель, но в то же время с довольно высокой мощностью. Желательно в конструкцию добавить усилитель. Очень хорошо, если есть усилитель с какой-нибудь старой антенны. В этом случае можно получить мощную антенну даже для села.

Материалы и инструменты:

• медная проволока без оплетки достаточной жесткости (чтобы не деформировалась в ветреную погоду), потребуется 2 куска приблизительно по 2 м;
• квадрат 15х15 см, лучше металлический;
• усилитель – очень желательно, но потребность в нем зависит расстояния до вышки;
• небольшие металлические болты;
• дрель + сверла по металлу;
• труба достаточной длинны для установки антенны;
• коаксиальный кабель и штекер;
• сварочный аппарат (опционально, можно и обойтись).

Найдя все необходимые материалы и инструменты для нашего самодельного устройства, мы готовы к началу создания антенны. В общем-то все перечисленное выше является подручными средствами, но кое-каких элементов может и не быть. Кабель и усилитель можно поискать у соседей или в крайнем случае – купить в магазине.

Как сделать самодельную антенну для телевизора из проволоки:

1. Создание уловителя. Нам нужно получить 2 ромба с одинаковыми сторонами, каждая по 45 см. Проверено на опыте, что фигура в таких размерах работает хорошо. Между собой ромбы соединяются с помощью паяльника либо можно наплавить сварочный шов поверх соединения. Подойдут и другие способы, главное – обеспечить хороший контакт между частями.
2. Изготовление основы. Дощечку или металлическую пластину 15х15 см нужно просверлить так, чтобы затем с помощью болтов зажать проволоку в нескольких местах.
3. Установка усилителя. К двум площадкам подключаем разные части уловителя, а к выходу – коаксиальный кабель. Для надежности крепления, можно использовать винты. Только место контакта должно быть хорошо зачищено, лучше – залужено.

1. Подключение кабеля. Процедура простая – откручивается несколько винтов, расположенных на усилителе. Вставляем штекер в разъем и закручиваем их. Возможно, достаточно будет просто вставить штекер.
2. Установка основы. Для мачты потребуется достаточно прочная труба, которая поднимет антенну на высоту. Сложно сказать, на какой высоте оптимально устанавливать антенну, так как все зависит от рельефа местности и окружающих препятствий. Чаще всего требуемая высота около 5 м.

После подключения к телевизору, должен появиться сигнал. Только не стоит забывать, что еще требуется DVB-T2 тюнер. В новых телевизорах он уже встроен, а в старых – нужно покупать отдельно. В противном случае цифровое телевидение не будет доступно, даже при правильной сборке и подключении антенны.

Как установить и настроить антенну из пивных банок

При сборе конструкции важно соблюдать расположение банок. Они должны находиться в горизонтальном положении

Для основы отлично подойдет черенок или иной предмет, подходящий по форме и размеру.

После того как конструкция будет готова, потребуется ее настроить на нужный канал.

Для подключения антенны необходимо правильно уложить кабель:

• при увеличении кабеля возрастает и его сопротивление, что приводит к потере сигнала, поэтому его длина должна быть по возможности максимальной;
• чтобы кабель не болтался, нужно его крепко закрепить на мачте;
• место подсоединения кабеля к элементам антенны должны быть гидроизлированы.

Для настроек потребуется правильно скорректировать шаг между банками. При увеличении диаметра банки будет возрастать полоса пропускания антенны.

На заметку! Перед тем как сделать конструкцию, следует помнить, что помимо банок, могут использоваться другие подходящие емкости. Например, трубы выполненные из картона, поверхность которого обклеивается алюминиевой фольгой. Но стоит помнить, что эффективность такой сборки окажется меньше.

Советы

При изготовлении оборудования из банок от пива, важно придерживаться нескольких советов. Так получится сделать конструкции более надёжной и защищенной от неблагоприятных погодных условий

Рекомендации домашнему мастеру:

1. Если подходящей палки нет в наличии для сборки простейшей антенны из пивных банок, можно использовать обычную деревянную вешалку, которая имеется под рукой.
2. Чтобы трансляция через самодельное устройство проходила как можно лучше, расстояние между банками нужно подбирать экспериментальным путём. Но в среднем оно будет равняться 70 мм.
3. Если язычки от банки не отрывали, не обязательно крепить кабель на саморезы. Говорят, так сопротивление кабеля будет лучше. Монтаж желательно провести прямо к этой части банки.
4. Если устройство будут размещать на улице, то нужно защитить устройство от погодных условий. Обе банки в таком случае помещают в двухлитровую пластиковую бутылку из-под пива. Предварительно потребуется отрезать донышко и горло.
5. Также необходимо сделать несколько отверстий, через которые будут проходить кабели. Чтобы загерметизировать их, после размещения проводов, дырочки следует ошпарить горячей водой.
6. Чтобы увеличить качество сигнала, можно использовать не две, а, к примеру, 6 банок (размер стандартный), но при этом нужно каждой из них подсоединить провод.
7. Детали к палке скотчем следует крепить как можно сильнее, чтобы они не оторвались при ветре.

Придерживаясь советов и инструкции, получится своими руками создать интересный и функциональный аналог заводского аппарата, который сможет качественно принимать сигнал от телевышки в разных диапазонах.

Из банок

Очень простой и быстро собираемый приемник для телевизора можно сделать из алюминиевых и жестяных банок. Главное, чтобы банки от газировки или пива были ровными.

Материалы и инструменты:

• металлические банки с напитков, лучше большого объема, в идеале – 1 л, можно и 0,5 л;
• маленький кусочек медного провода;
• антенный кабель;
• скотч;
• основа для антенны, можно взять деревянную планку или вешалку;
• шуруповерт (можно обойтись отверткой) и несколько саморезов.

Как изготовить антенну для ТВ своими руками:

1. Работа с банками. Очищаем внутреннюю часть банок от влаги. Делаем все аккуратно, чтобы не помять металл. Зачищаем на банках места, куда будем крепить провод от кабеля. Соединение должно быть хорошее, лаковое покрытие и краска будут сильно мешать. Лучше выбрать место со стороны горловины, там мы прикрутим провода саморезом.
2. Подготавливаем кабель. Снимаем всю оплетку с антенного провода, чтобы добраться до его центральной жилы. Затем зачищаем еще участок, но только до оплетки и прикручиваем туда медный провод. Саморезами закрепляем жилу и отводок на разных банках.
3. Финальный этап. Прикрепляем банки к диэлектрическому материалу, в нашем случае – вешалке. Можно скотчем. Вторую сторону антенного кабеля подключаем к разъему на телевизоре, предварительно подготовив штекер, если его там не было изначально.

Хорошую самодельную антенну сделать не так-то просто, нарушив размеры устройства или создав плохой контакт, сигнал поступать не будет. Также важным элементом является усилитель сигнала. Его тоже можно сделать своими руками, но это довольно трудно. Однако следуя инструкциям, вы сможете обеспечить себя телевидением практически везде, где есть хоть какие-то подручные материалы

Самое важное из этого – усилитель сигнала и антенный кабель

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),
• припой. Как сделать антенну из банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.

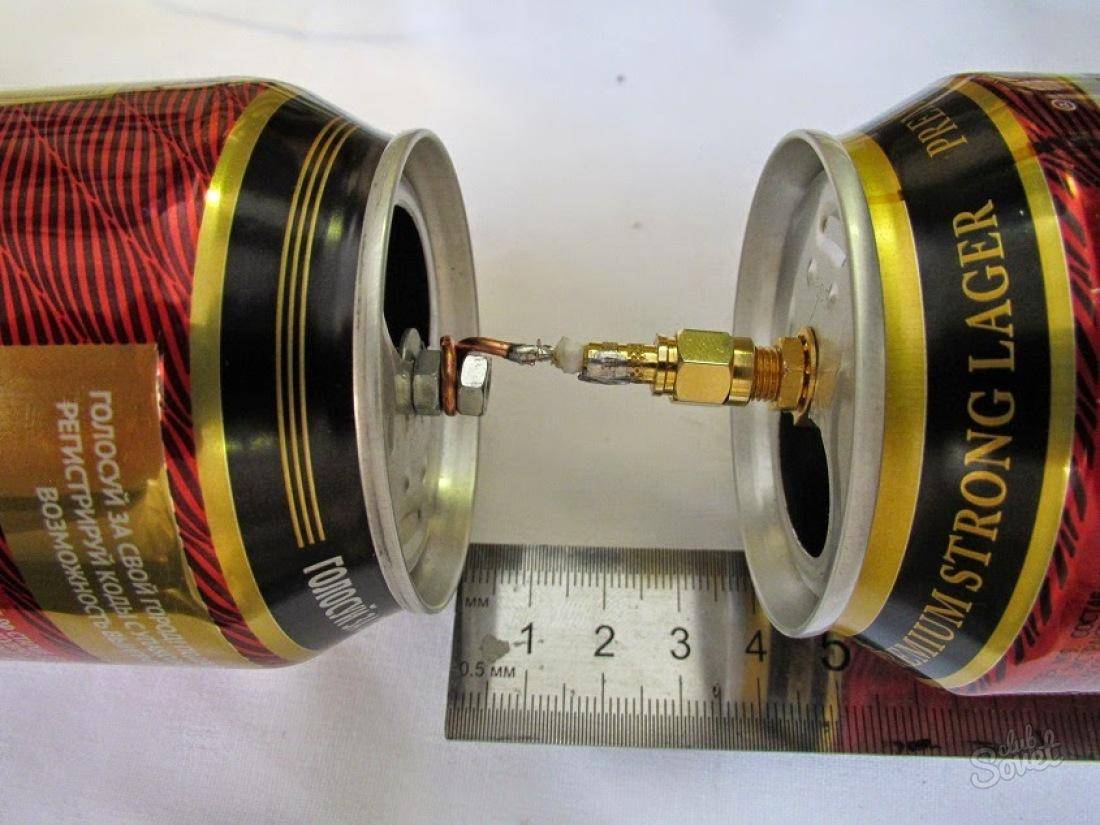

8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

1. Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
2. Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

Модифицированная широкополосная антенна T2FD

Предложена модификация известной многим антенны T2FD, которая позволяет перекрыть весь диапазон радиолюбительских КВ частот, совсем немного проигрывая полуволновому диполю в 160 метровом диапазоне (0,5 дБ на ближних и около 1,0 дБ на DX трассах). При точном повторении, антенна работать начинает сразу и в настройке не нуждается. Подмечена особенность антенны: не воспринимаются статические помехи, и по сравнению с классическим полуволновым диполем. В таком исполнении приём эфира получается довольно-таки комфортный. Нормально прослушиваются совсем слабые DX станции, особенно на низкочастотных диапазонах.

Длительная эксплуатация антенны (более 8 лет) позволила заслуженно отнести её к малошумящим приёмным антеннам. В остальном, по эффективности, эта антенна практически не уступает диапазонному полуволновому диполю или Inverted Vee на любом из диапазонов от 3,5 до 28 МГц.

И ещё одно наблюдение (основанное на отзывах дальних корреспондентов) — во время проведения связи отсутствуют глубокие QSB. Из произведённых 23 вариантов модификаций этой антенны, предложенный здесь, заслуживает особого внимания и может быть рекомендован для массового повторения. Все предложенные размеры антенно-фидерной системы рассчитаны и точно выверены на практике.

Полотно антенны

Размеры вибратора приведены на рисунке. Половины (обе) вибратора симметричны, лишняя длина «внутреннего угла» урезается на месте, там же крепится и небольшая площадка (обязательно изолированная) для соединения с питающей линией. Балластный резистор 240 Ом, плёночный (зелёного цвета), рассчитанный на мощность 10 Вт. Можно также использовать любое другой резистор той же мощности, главное, чтобы сопротивление было обязательно безиндукционное. Медный провод — в изоляции, сечением 2,5 мм. Распорки — деревянные рейки в разрезе с сечением 1 х 1 см с лаковым покрытием. Расстояние между отверстиями равно 87 см. На растяжки применяем капроновый шнур.

Воздушная линия питания

Для линии питания применяем медный провод ПВ-1, сечением 1мм, распорки винипластовые. Расстояние между проводниками составляет 7,5 см. Длина всей линии равно 11 метров.

Авторский вариант установки

Применяется металлическая, заземленная снизу, мачта. Мачта установлена на 5-этажном доме. Мачта — 8 метров из трубы Ø 50 мм. Концы антенны размещены в 2 м от крыши. Сердечник согласующего трансформатора (ШПТР) сделан из строчного трансформатора ТВС-90ЛЦ5. Катушки там удалены, сам же сердечник склеен  клеем «Супермомент» до монолитного состояния и с тремя слоями лакоткани.

Намотка произведена в 2 провода без скрутки. Трансформатор содержит 16 витков одножильного изолированного медного провода Ø 1 мм. Трансформатор имеет квадратную (иногда прямоугольную) форму, поэтому на каждую из 4-х сторон наматывают по 4 пары витков — наилучший вариант распределения тока.

КСВ во всем диапазоне получается от 1,1 до 1,4. ШПТР помещается в хорошо пропаянный с оплёткой фидера экран из жести. С внутренней стороны к нему надёжно припаивается средний вывод обмотки трансформатора.

После сборки и установки антенна будет работать сразу и практически в любых условиях, то есть располагаясь низко над землей или над крышей дома. У неё отмечен очень низкий уровень TVI (телевизионных помех), и это дополнительно может заинтересовать радиолюбителей, работающих из сёл или дачников.

RK1AC

Антенна Loop Feed Array Yagi на диапазон 50 МГц

Антенны Yagi (Яги) с рамочным вибратором, расположенным в плоскости антенны называются LFA Yagi (Loop Feed Array Yagi) и характеризуются большим, чем у обычных Яги рабочим диапазоном частот. Одной из популярных LFA Yagi является 5-элементная конструкция Джастина Джонсона (G3KSC) на 6-метровый диапазон.

Схема антенны, расстояния между элементами и размеры элементов, показаны ниже в таблице и на чертеже.
Размеры элементов, расстояний до рефлектора и диаметров алюминиевых трубок, из которых выполнены элементы согласно таблицы: Элементы установлены на траверсе длиной около 4,3 м из квадратного алюминиевого профиля сечением 90×30 мм через изоляционные переходные планки. Вибратор питается по 50-омному коаксиальному кабелю через симметрирующий трансформатор 1:1.

Настройка антенны по минимальному КСВ в середине диапазона производится путем подбора положения торцевых П-образных частей вибратора из трубок диаметром 10 мм. Изменять положение этих вставок нужно симметрично, т.е., если правую вставку выдвинули на 1 см, то и левую нужно выдвинуть на столько же.

Антенна имеет следующие характеристики: максимальное усиление 10,41 дБ на 50,150 МГц, максимальное отношение фронт/тыл 32.79 дБ, рабочий диапазон частот 50,0-50,7 МГц по уровню КСВ=1,1

«Prakticka elektronik»
